заменить Li-ion батарейку на источник напряжения 5 вольт?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

заменить Li-ion батарейку на источник напряжения 5 вольт?

Сообщение Myp » 17 июн 2013, 11:41

по причине смерти родной литиевой батареи вместе с родной схемой зарядки в навигаторе, хочу туда чегонить сколхозить.
родную схему зарядки чинить нет желания, там сверху припаян железный экран поверх платы и схема зарядки где-то под ним.

есть китайский внешний аккумулятор с usb входом для зарядки и USB выходом для питания устройств.
внутри аккумулятор + схема зарядки аккумулятора + step up до 5 вольт.

вопрос 1:
можно ли вместо литиевого аккумулятора подключить сразу резервную батарею с выходом 5 вольт?
или лучше не надо, 4,2 вольта это всётаки не 5 и навик умрёт от 5 вольт?

вопрос 2:
если просто напрямую нельзя, то что лучше?
попробовать понизить напряжение stepup до 4,2 вольта или вывести 2 провода с контактов аккумулятора на внутреннее питание навика?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: заменить Li-ion батарейку на источник напряжения 5 вольт

Сообщение AndreiSk » 17 июн 2013, 13:54

вообще-то 4.2 это макс. напруга при 100% заряженной батарее, оно так быстро до 3.7 падает, и в конце до 3.0 и ниже... Надо глядеть сколько там вольт на схеме.. и подпаяться прямо к ним, а батарею убрать.
Ну землю найдешь, останется померить вблизи батарейных контактов...
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: заменить Li-ion батарейку на источник напряжения 5 вольт

Сообщение Myp » 17 июн 2013, 15:18

короче ясно, ничерта не получится с тем что у меня есть.

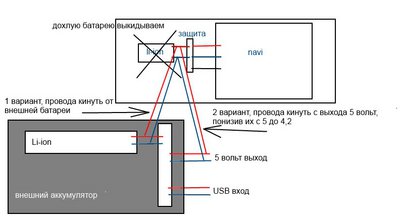

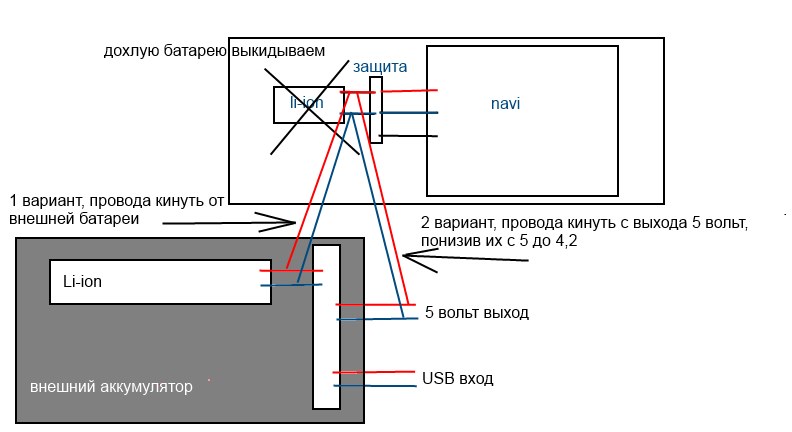

вот я 2 способа нарисовал которые были в голове

щас дошло что навик потребляет слишком много
весь ток, который выдаёт схема зарядника внешнего, (там какойто мелкий контроллер с током зарядки 500 мА)
просто уходит в навик, схема зарядки не выдаёт такой большой ток, чтоб хватило одновременно и на работающий навик и на зарядку аккумулятора.
родная схема наверное выдавала току столько сколько нужно на питание + на зарядку и естественно в разных режимах нагрузки выдавала разный ток чтоб аккумулятор не перегреть.


надо смотреть что там за микра зарядки в внешнем аккумуляторе...
может её можно разогнать чтобы она выдавала ток зарядки в 2 ампера, но тогда за аккумулятор страшно, возьмёт ещё да и бухнет.
можно конечню плюнуть и питать просто от блока питания, но тогда каждый раз при выключении сбрасывается время и дата :(
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: заменить Li-ion батарейку на источник напряжения 5 вольт

Сообщение Myp » 19 июл 2013, 19:17

вот как так можно
при зарядке через час девайс становится такой горячий что в руках не удержать
об металлическую часть вобще обжечься можно. такое ощущение что вся энергия тратится тупо на нагрев.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15908
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич
