Перепаяны конденсаторы.

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Перепаяны конденсаторы.

Сообщение cReaMeR » 13 июн 2013, 20:12

ЗДРАВСТВУЙТЕ УВАЖАЕМЫЕ СПЕЦЫ

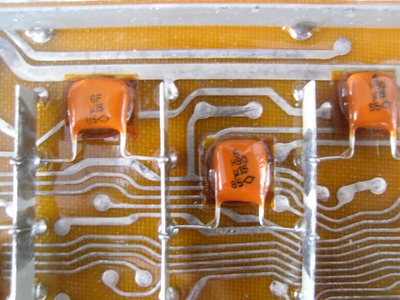

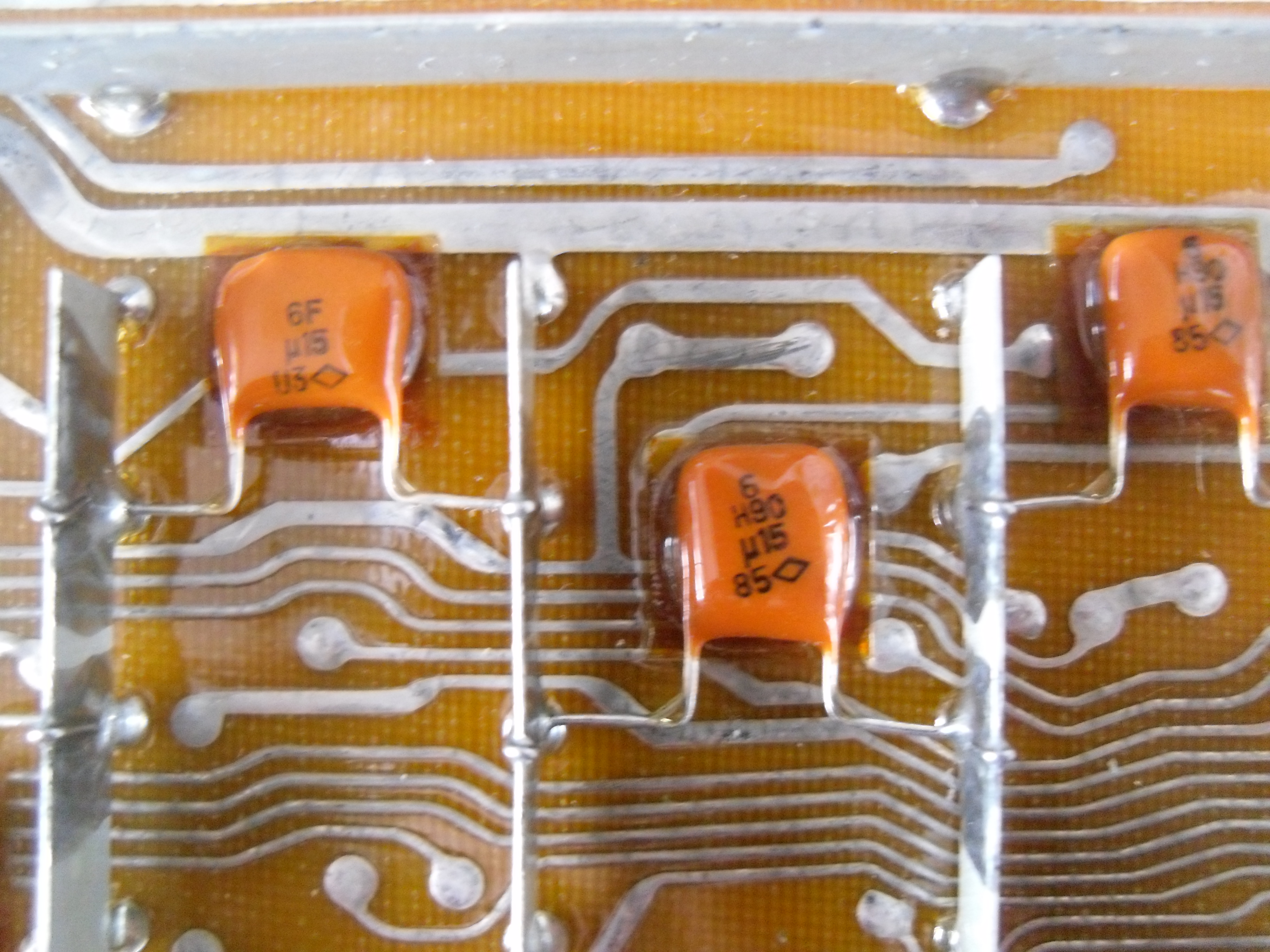

Помогите пожалуйста разобраться в вопросе.Суть в следующем.В одном из устройств военной техники,в платы, были впаяны заводские конденсаторы(меня интересует 2 разновидности ячеек)Первая разновидность ФОТО №1 (это заводской вариант конденсаторов).

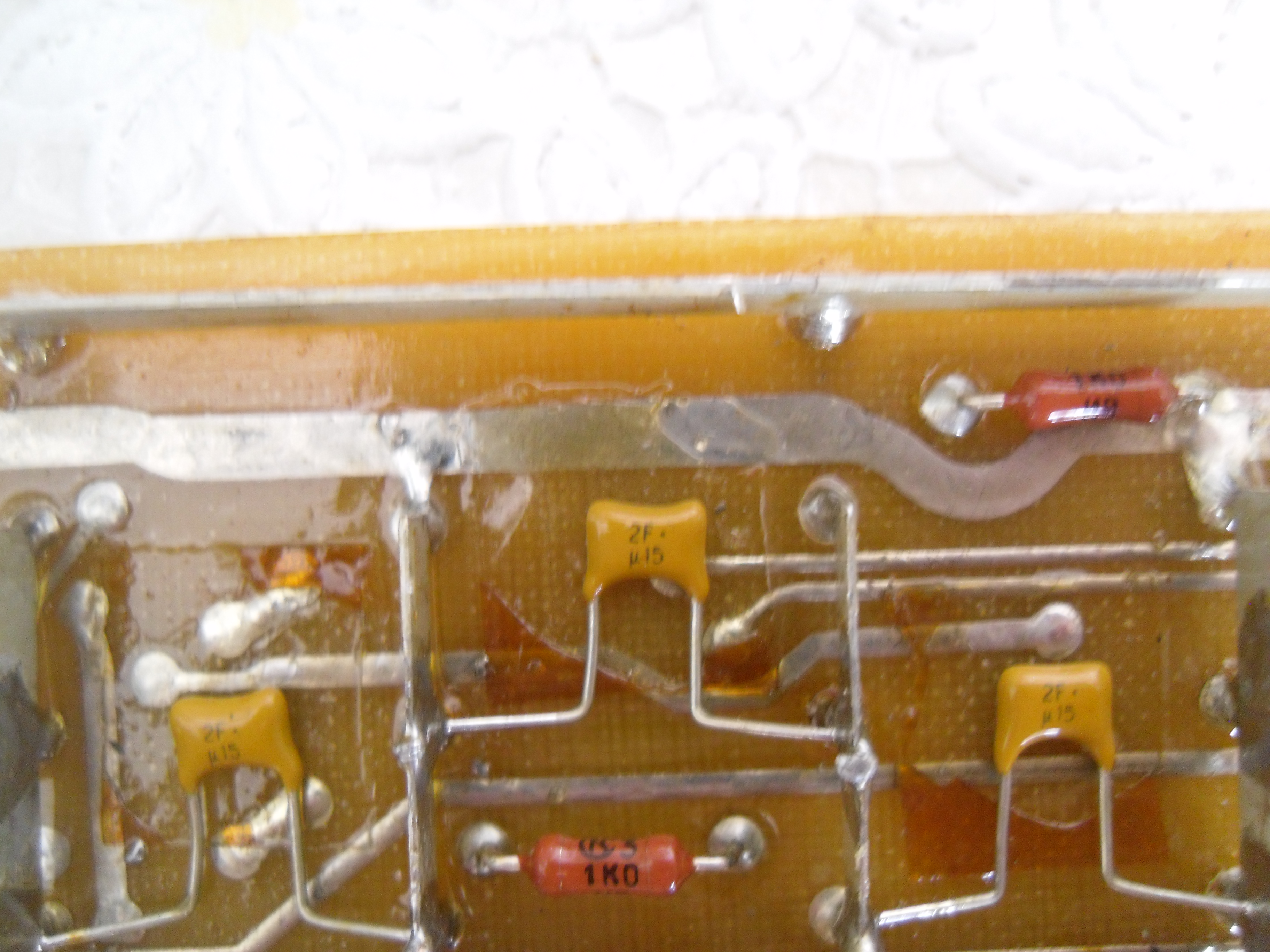

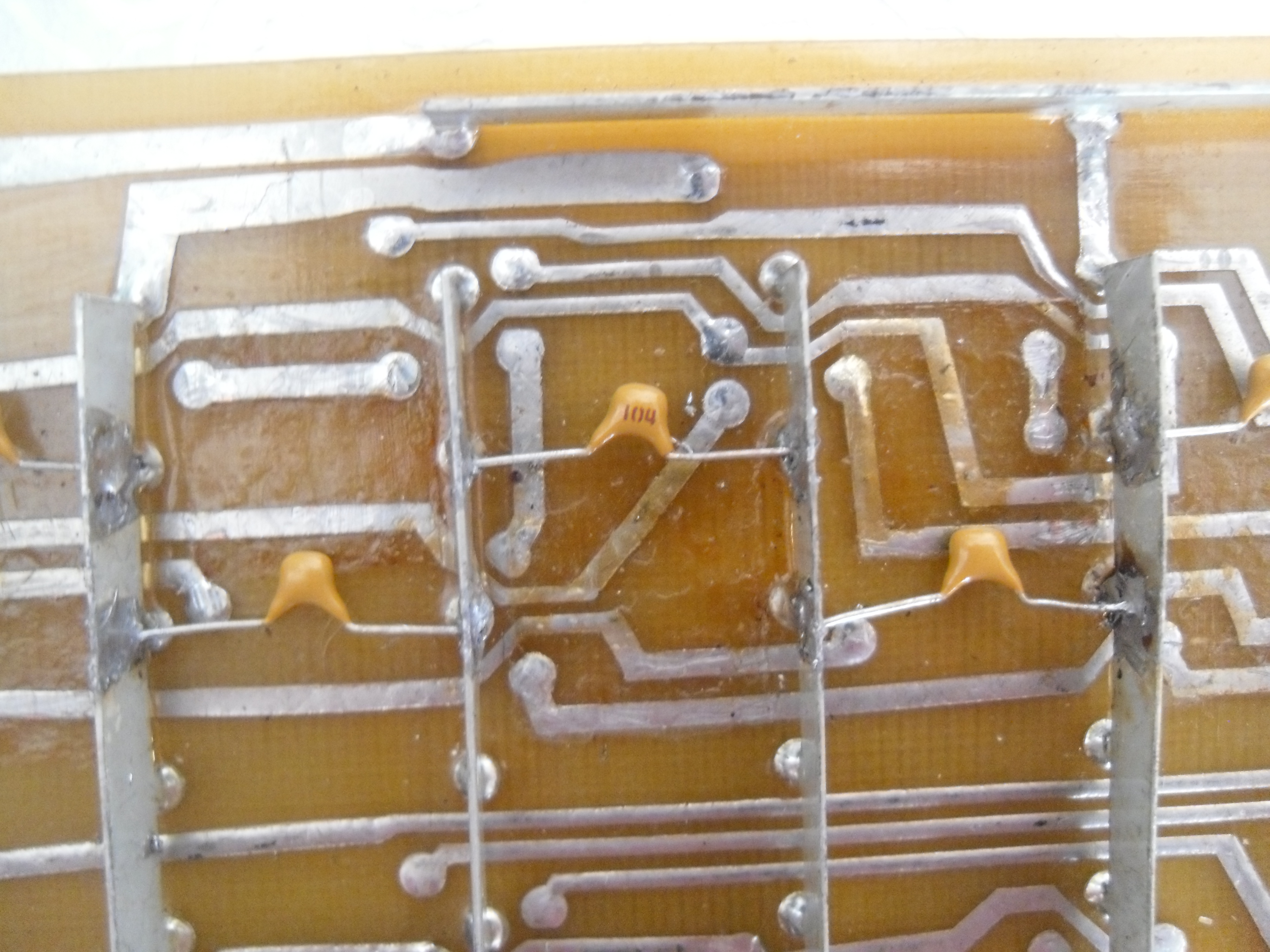

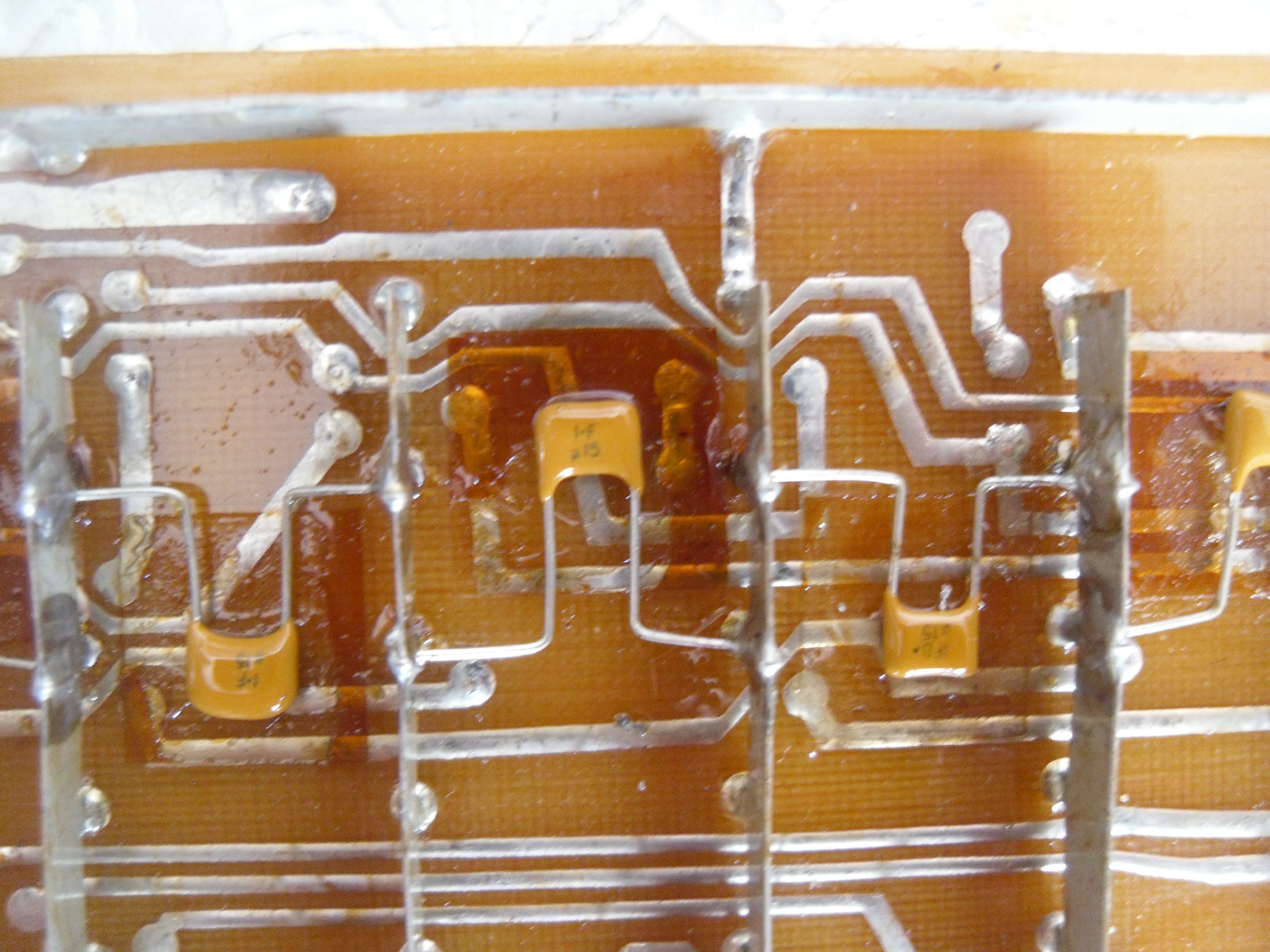

Затем,после того,как устройство прошло ремонт на заводе,пришли на этой же плате вот такие конденсаторыФОТО№1/1(перепаяны заводские)а вот такие конденсаторы в такую же плату впаивали другие товарищи ФОТО№1/2

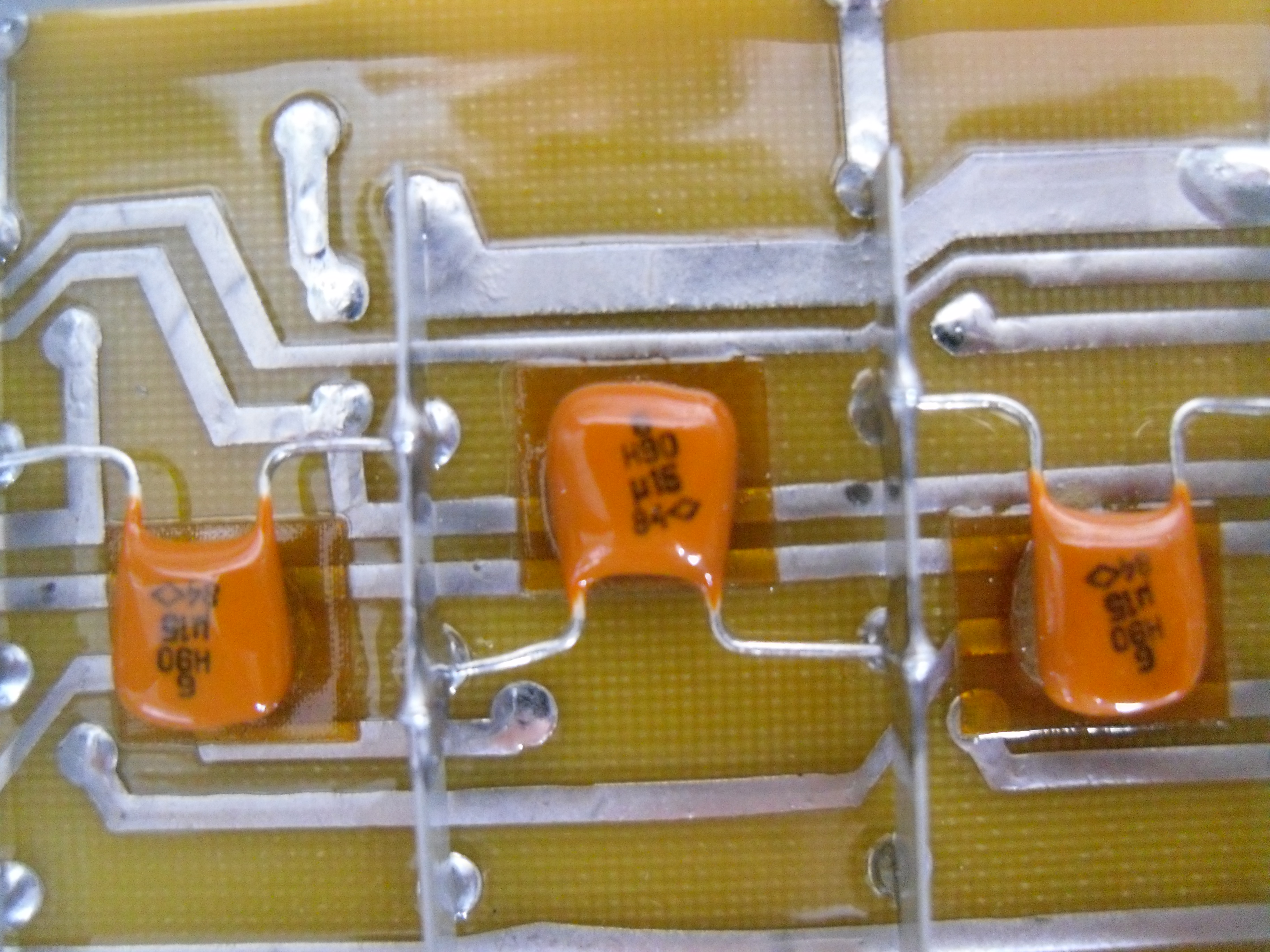

И вторая разновидность ячейки ФОТО№2родные ЗАМЕТЬТЕ,ЗДЕСЬ НА ДВУХ ОДИНАКОВЫХ - РАЗНАЯ МАРКИРОВКА!

ФОТО №2/1после завода

ПОДСКАЖИТЕ ПОЖАЛУЙСТА,являются ли в первом варианте(ФОТО№1,1/1)конденсаторы взимозаменяемыми(если можно расшифровать надписи,что обозначает ромб на ФОТО№1, и точка на фото №1/1 на конденсаторах,и цифра 104 на фото №1/2,являются ли конденсаторы на фото 1/1,1/2 содержащими драг.металлы. Возможно ли определить завод изготовитель всех этих конденсаторов?
И во втором варианте являются ли конденсаторы на фото №2 и ФОТО№2/1 взаимозаменяемыми.

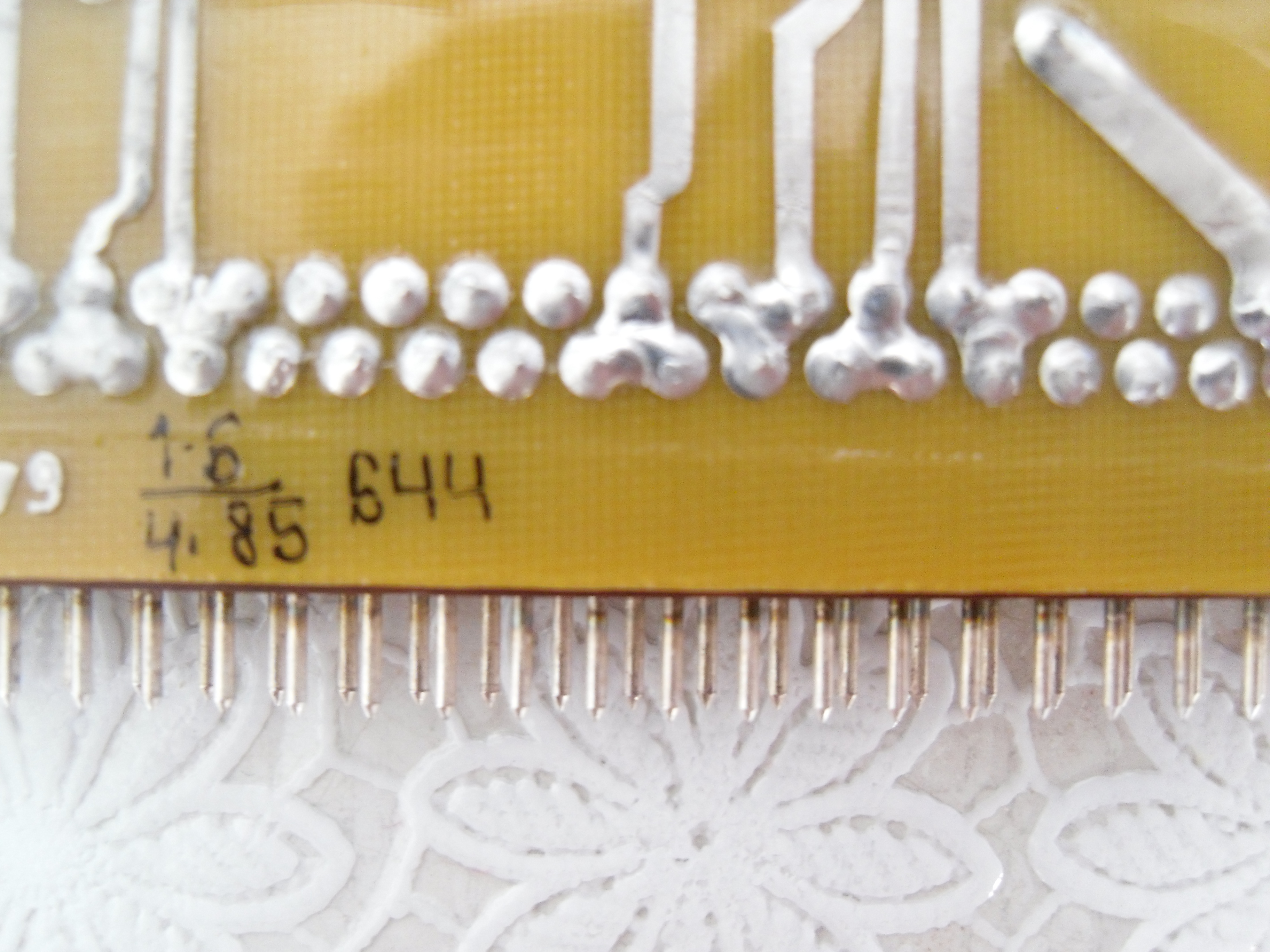

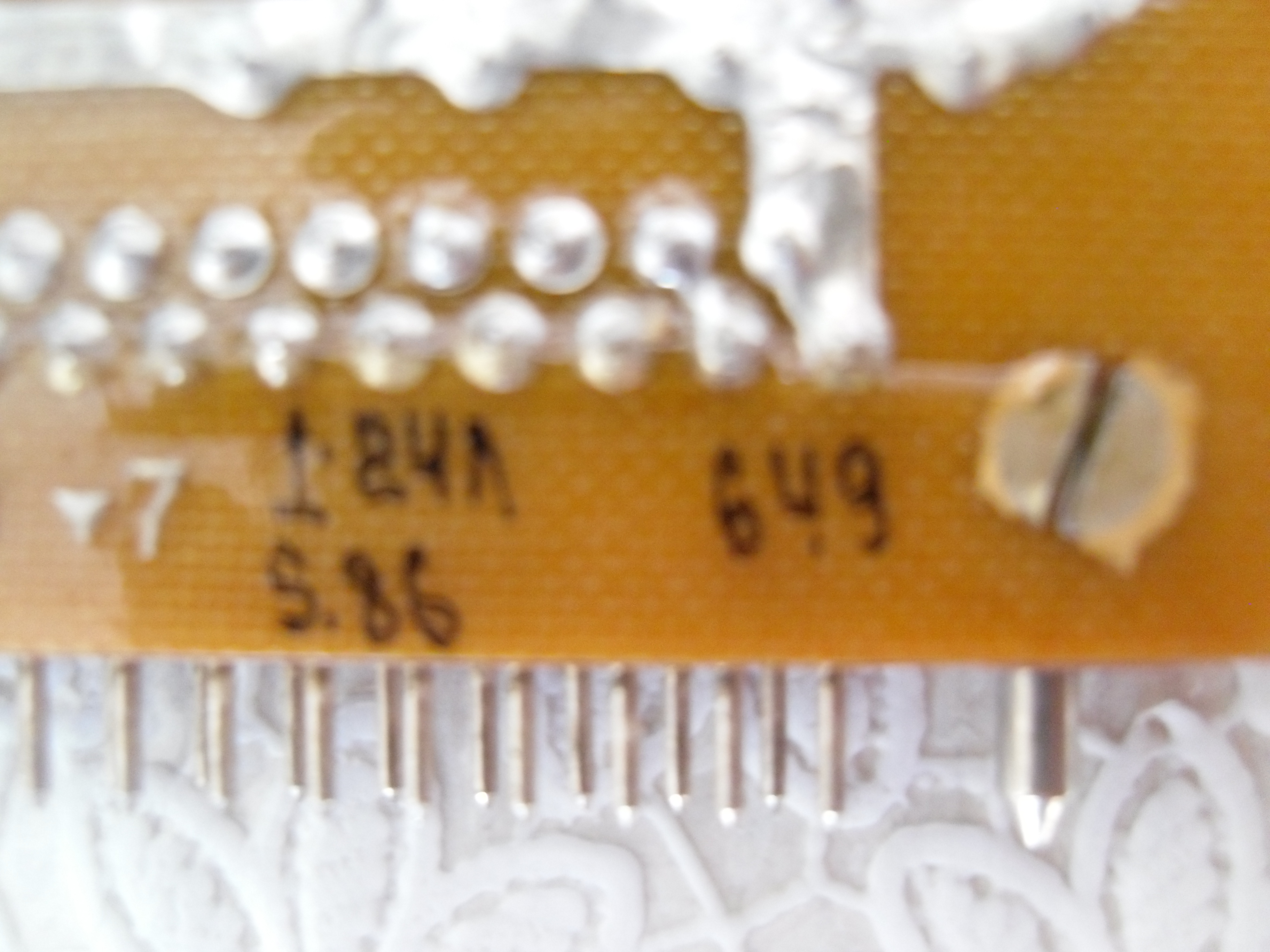

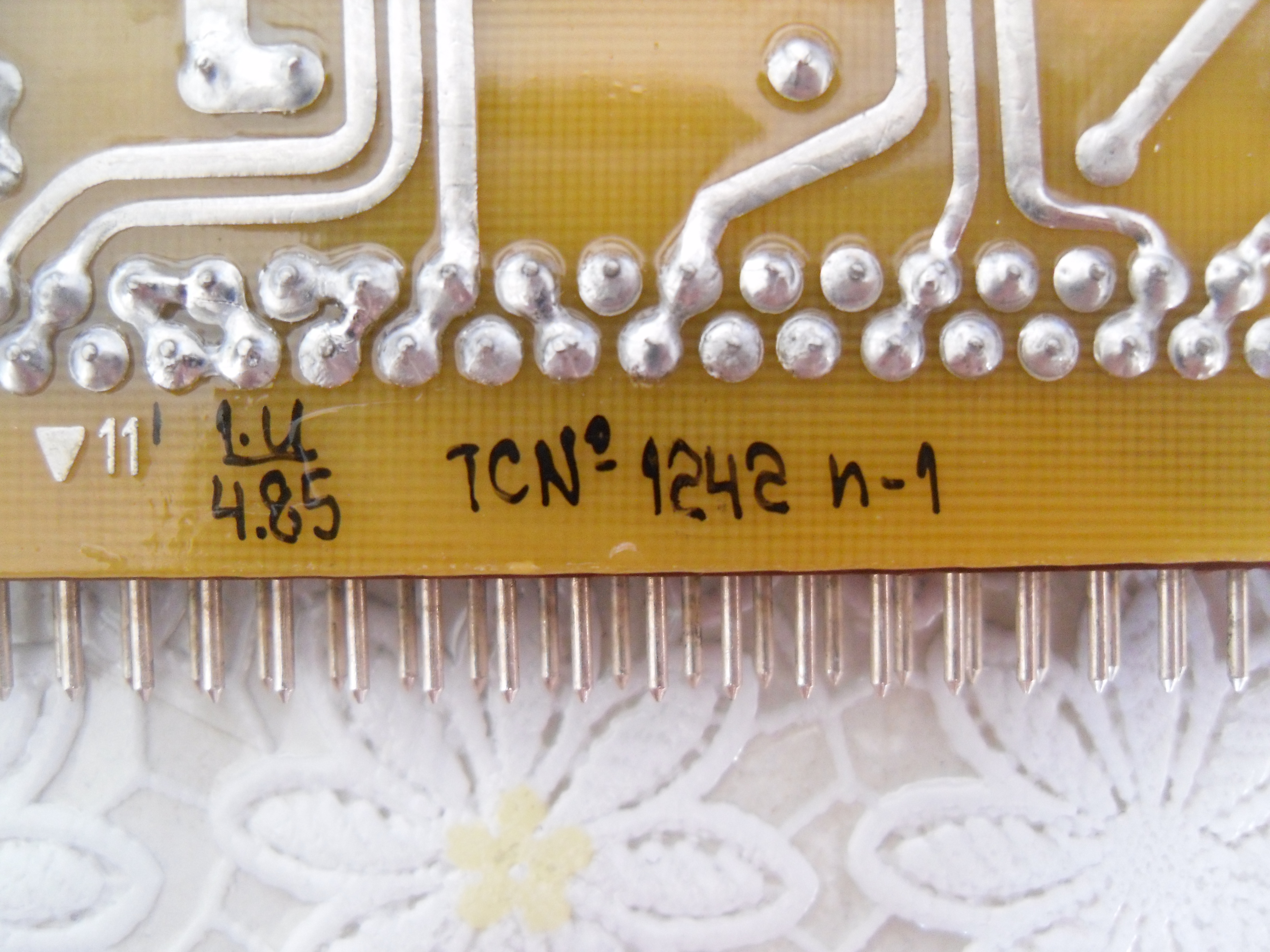

P/S: НА ЭТИХ ПЛАТАХ ОБНАРУЖИЛ НАДПИСИ,ОЧЕВИДНО БЫЛИ НАНЕСЕНЫ ПРИ ВЫПУСКЕ. ПОДСКАЖИТЕ ПОЖАЛУЙСТА,ЧТО ОНИ ОБОЗНАЧАЮТ (ФОТО А,В,С)
P/S2:Мужики,помогите пожалуйста,желательно документальное подтверждение(справочник,итп)
С меня пиво! :beer:
Вложения
С
В
А
ФОТО№2/1
ФОТО№2
ФОТО №1/2
PHOTO 1..1.JPG
ФОТО №1/1
ФОТО №1
cReaMeR

Сообщения: 2
Зарегистрирован: 11 июн 2013, 15:35

Re: Перепаяны конденсаторы.

Сообщение -= Александр =- » 14 июн 2013, 03:07

Да, все конденсаторы подходящие. Как я понял - они стоят по шинам питания логических микросхем? Там можно ставить любцю керамику от 0.01 до 1 мкФ. 104 = 0.1; u16 = 0.16 мкФ
Цифры на плате смогут расшифровать только там, где их делали.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Перепаяны конденсаторы.

Сообщение Duhas » 14 июн 2013, 03:22

с виду старые похожи на "КМ-ки".. видимо были честно сданы в цветмет а вместо них них запаяны другие..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Перепаяны конденсаторы.

Сообщение RoboHobbyRu » 14 июн 2013, 04:42

ФОТО №1 и ФОТО№2 - конденсаторы керамические с палладиевыми обкладками марки КМ-6

ФОТО №1/1 и ФОТО№2/1 - конденсаторы керамические многослойные марок К10-17 и подобные

ФОТО №1/2 - конденсаторы керамические многослойные, импортный аналог для К10-17

палладиевые весьма широкополосные, поставил и можно не думать над какчеством платы.
обычные керамические многослойные немного хуже по характеристикам, но при нормально разведённой плате проблем не создают.

Добавлено спустя 1 минуту:
Duhas суть апгрейда опаисал точно :)
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Перепаяны конденсаторы.

Сообщение cReaMeR » 14 июн 2013, 21:44

Александр Да,они питают микросхемы типа 136ЛР1,133ТВ1 итд

ФОТО №1/1 и ФОТО№2/1 - конденсаторы керамические многослойные марок К10-17 и подобные
ФОТО №1/2 - конденсаторы керамические многослойные, импортный аналог для К10-17


ВОПРОС! ОНИ СОДЕРЖАТ ДРАГМЕТ?

Что касательно выпайки с целью сбыта - да,но СДЕЛАНО ЭТО БЫЛО ДО МЕНЯ, это про конденсаторы с цифрами 104.
То что в китайском аналоге нету драгмет я уже понял,меня теперь интересует ,та заводская замена(ФОТО 1/1, 2/1)есть там драгмет.
Заранее спасибо.
cReaMeR

Сообщения: 2
Зарегистрирован: 11 июн 2013, 15:35

Re: Перепаяны конденсаторы.

Сообщение Duhas » 14 июн 2013, 23:23

нет, палладий в конденсаторы совать нынче никто не надумает..
