Машинки на одной частоте

Сообщение railmisaka » 01 июн 2013, 14:38

Всем доброго дня!
Заранее извиняюсь, если пишу не в тот раздел, не в тот форум и т.д.
Гуглом пользовался, особо не помогло.
Возможно вопросы глупые, не секу, потому и обращаюсь за помощью.

А ситуация простая, решили мы с приятелями вспомнить детство раннее, и купили машинки на RC. Логика сработала поздно, и оказалось что машинки работая на одной частоте мешают друг другу. Если пробуют ехать все. не едет никто.

Вопрос, можно ли несколько разнести эти частоты, чтобы машинки ездили вместе? (мы, конечно, уже нашли машинки подороже с соответствующими функциями, но мне уже наверное больше интересно попробовать с этими)
Разумеется машинки дешевые китайские.

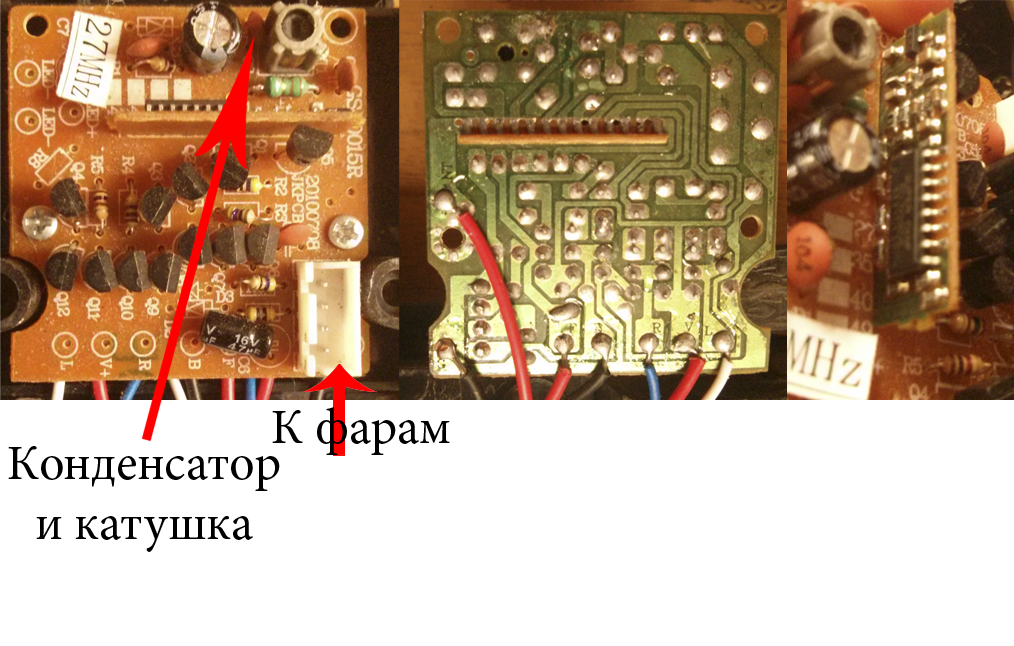

Я погуглил проблему. Сложилось впечатление что бывают схемы двух типов: с кварцевым генератором частоты, с колебательным контуром (емкость+индуктивность). И если я правильно понял можно например вкручивая сердечник в катушку изменить индуктивность, отчего изменится и частота.
Был готов тут же попробовать, открыл машинки и нашел катушку только в самой машинке. В пульте видимо кварц (ни разу не видел, поэтому точно не знаю как выглядит).

Паяльник есть, на радиорынок могу сходить, вопрос только надо ли и что искать.

Добавлено спустя 3 минуты 23 секунды:
еще на старой материнской плате нашел кварцы(если я не ошибся в первом посте)
25.0F7A
25.0F7C
24.5F7B
(еще там кондеры есть)
Вложения
railmisaka

Сообщения: 6
Зарегистрирован: 21 мар 2013, 21:14

Re: Машинки на одной частоте

Сообщение RoboHobbyRu » 01 июн 2013, 14:57

по второй картинке:
- да, кварцевый резонатор (кварц)
- да, частота, 27,145 МГц (Мега герц)

Добавлено спустя 1 минуту 40 секунд:
как вариант, можно купить кварц на другую частоту (так часто поступают известные производители типа Футабы, продавая сменные кварцевые резонаторы), впаять его в пульт, а в приёмнике (в машинке) подстроить индуктивность.
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Машинки на одной частоте

Сообщение railmisaka » 01 июн 2013, 15:12

25.0F7A
25.0F7C
24.5F7B
я так понимаю это кварцы на соответствующие частоты. вопрос, насколько я смогу изменить индуктивность и, как следствие, частоту? в смысле до 25MHz смогу?

и еще, а опустить частоту до 25 хватит чтобы пульты не мешали друг другу? (я чуть попробую посчитать из моих теоретических знаний, никак не соберусь это сделать, извините. но если кто то может быстро прикинуть, буду благодарен, ибо физику не очень то хорошо помню)
railmisaka

Сообщения: 6
Зарегистрирован: 21 мар 2013, 21:14

Re: Машинки на одной частоте

Сообщение RoboHobbyRu » 01 июн 2013, 15:19

я не уверен, что до 25 МГц получится, слишком лихо, хотя попробовать можно.
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Машинки на одной частоте

Сообщение railmisaka » 01 июн 2013, 18:37

попробовал 25.0F7A и 24.5F7B
машинка работает и никому не мешает, только вторая машинка мешает ей. т.е. если раньше когда все жмут "газ" не едет никто, сейчас не едет только модифицированная машинка. =(
railmisaka

Сообщения: 6
Зарегистрирован: 21 мар 2013, 21:14

Re: Машинки на одной частоте

Сообщение RoboHobbyRu » 01 июн 2013, 18:47

т.е. на одной машинке - 25.0F7A, а на другой 24.5F7B?
Если так, то приёмнику избирательности не хватает, можно попробовать покрутить ещё приёмники уводя резонансные частоты контуров дальше друг от друга.
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Машинки на одной частоте

Сообщение railmisaka » 01 июн 2013, 18:50

вторую не открывал, но у нее 27(судя по наклейкам)

в первую по очереди пробовал 25 и 24.5. индуктивность подогнать получилось, но должного эффекта это не возымело.
railmisaka

Сообщения: 6
Зарегистрирован: 21 мар 2013, 21:14

Re: Машинки на одной частоте

Сообщение RoboHobbyRu » 01 июн 2013, 21:07

Хм, а в исходном варианте. Каждый пульт (при раздельном использовании) управлял только одной машинкой или двумя сразу?
RoboHobbyRu

Сообщения: 205
Зарегистрирован: 04 май 2013, 10:35
Откуда: Тюмень

Re: Машинки на одной частоте

Сообщение railmisaka » 01 июн 2013, 22:10

машинкой получалось управлять только с родного пульта
railmisaka

Сообщения: 6
Зарегистрирован: 21 мар 2013, 21:14
