Помогите с схемой

Сообщение NEOSoftWare » 21 апр 2013, 15:58

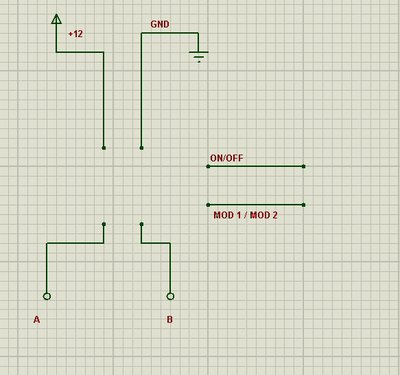

Помогите пожалуйста с схемой. Суть схемы такая:
Есть питание 12 вольт (+12 и земля) есть 2 управляющих вывода, один включает выключает схему, второй делает так что на выходе напряжение инвертируется (меняются местами +12 и земля)

реализовать нужно на полевых транзисторах, с реле проблем не возникает.

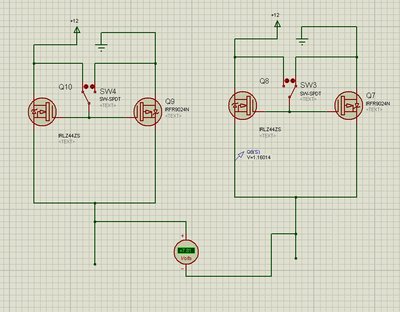

по пробовал так сделать

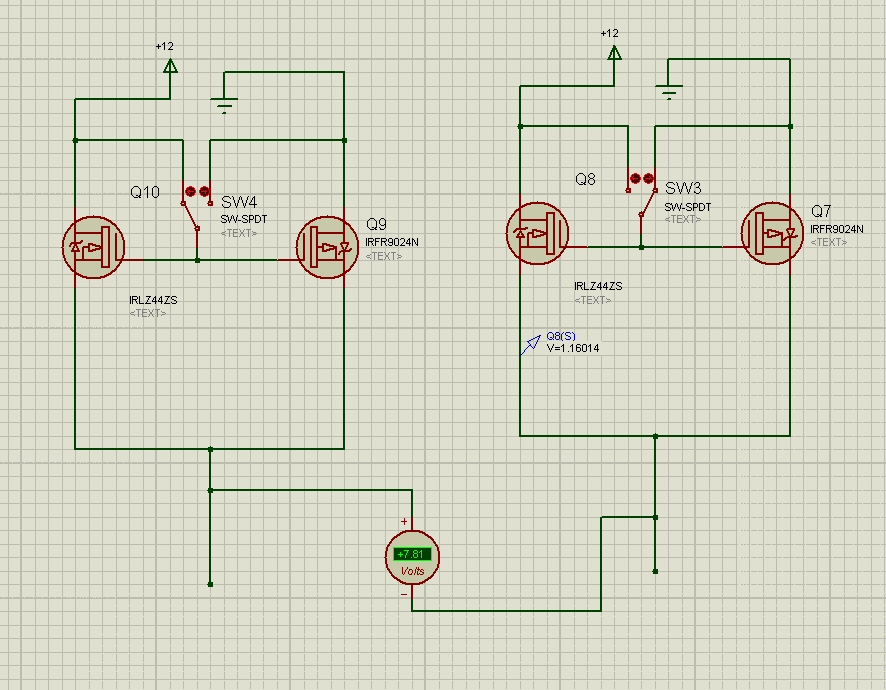

но на выходе получаю только 7.8 вольт, не совсем то что нужно :(
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Помогите с схемой

Сообщение Michael_K » 21 апр 2013, 16:48

Транзисторы местами поменяйте.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Помогите с схемой

Сообщение NEOSoftWare » 21 апр 2013, 19:55

Michael_K писал(а):Транзисторы местами поменяйте.

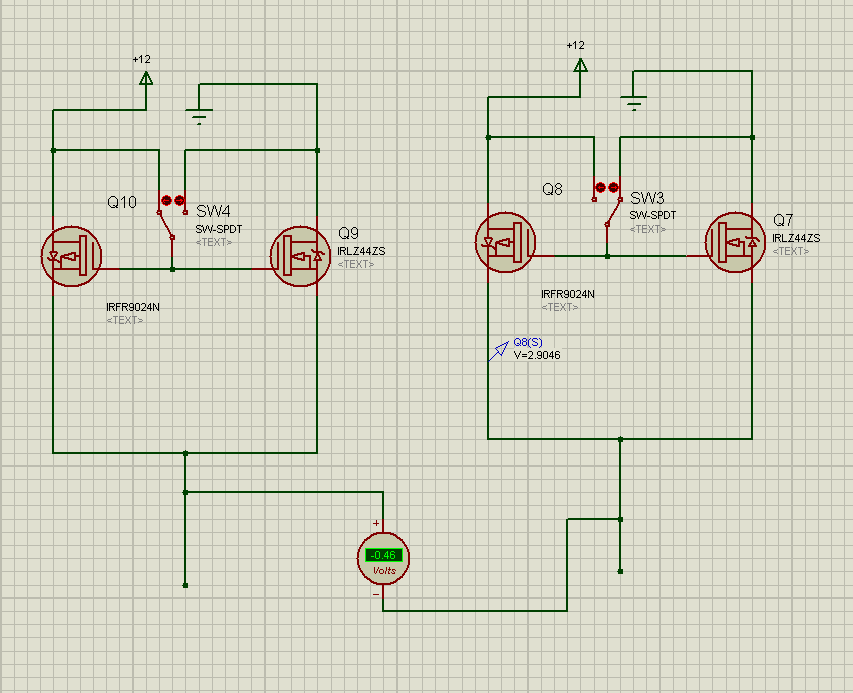

Как поменять? так?

не работает :(
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Помогите с схемой

Сообщение Michael_K » 21 апр 2013, 20:53

Ох, ё... :) Теперь перевернуть транзисторы истоками вверх по схеме.
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Помогите с схемой

Сообщение NEOSoftWare » 21 апр 2013, 23:39

если сойрасами вверх, то тоже не чего не работает, можете схемку скинуть ? :)
NEOSoftWare

Сообщения: 142
Зарегистрирован: 16 фев 2011, 00:52
прог. языки: PHP, ActionScript, Delphi, Visual Basic, Perl,Java

Re: Помогите с схемой

Сообщение Michael_K » 22 апр 2013, 01:33

Тут тема есть "H-мост и все о нем"
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Помогите с схемой

Сообщение NEOSoftWare » 22 апр 2013, 10:10

спасибо хоть не на гугл отправили.
