Цифровой потенциометр из обычного ЦАПа

Сообщение -= Александр =- » 06 фев 2013, 17:43

В одном проекте возникла задачка: был там регулятор громкости, обычный переменный резистор, включенный как делитель перед выходным усилителем. Надо сделать цифровое управление. При этом есть только ЦАП с выходом-напряжением и операционник. Как бы по-красивше эту задачку решить? Делать делитель с полевиком внизу - будет нелинейно. В общем посоветуйте как бы выкрутиться?

Добавлено спустя 40 секунд:
Пустить сигнал в опору ЦАПа тоже нельзя.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Цифровой потенциометр из обычного ЦАПа

Сообщение dccharacter » 06 фев 2013, 17:45

купи цифровой потенциометр или поставь серву, гггг
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Цифровой потенциометр из обычного ЦАПа

Сообщение Duhas » 06 фев 2013, 17:48

вероятно что такоенужно
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Цифровой потенциометр из обычного ЦАПа

Сообщение Dmitry__ » 06 фев 2013, 17:56

Взять перемножающий цап на всяких R–2R матрицах, это и есть переменный резистор.
http://www.russianelectronics.ru/leader ... doc/52999/

Или если есть уже только выход напряжения, то ставить аналоговый четырехквадрантный перемножитель типа 525ПС1, а еще лучше искать перемножители у аналог девиц. Всякие полевики в виде регуляторов - боль для ушей звукофилов :)
Аватара пользователя
Dmitry__

Сообщения: 6050
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Цифровой потенциометр из обычного ЦАПа

Сообщение -= Александр =- » 06 фев 2013, 18:32

Не ребята, это все не то. Есть свободный канал ЦАПа и операционник. Лишнего ничего добавлять очень не хочется. На качество звука пофигу абсолютно - это детектор излучения. Вопрос что проще - входной сигнал регулировать или питание выходного мостика. Кстати звук выдается с пьезопищалки.
Ниндзя - круче всех. Они умеют ходить по воде, делить на ноль и угадывать шаффл в АйПоде.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Re: Цифровой потенциометр из обычного ЦАПа

Сообщение blindman » 08 фев 2013, 09:11

Характер звука какой? Чем генерируется сигнал? Может, скважностью импульсов можно регулировать? Тембр конечно тоже будет меняться, но это же пофигу

Добавлено спустя 18 минут 31 секунду:

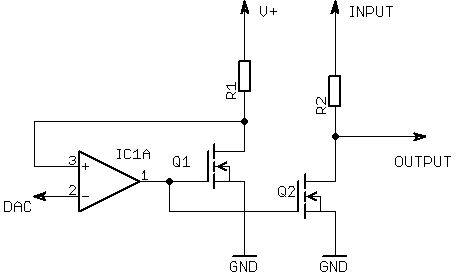

Или так. Транзисторы должны быть максимально близкие по параметрам, и работать на линейном участке


Добавлено спустя 2 минуты 54 секунды:
Можно еще чего-нибудь придумать, если знать что за сигнал - амплитуда, форма, постоянная составляющая и т.д. И какое питание доступно
Проект [[Open Robotics]] - универсальные модули для построения роботов
Модули Open Robotics можно приобрести в магазине shop.roboforum.ru

Day OFF? You must be pulling my leg! Stop making humor before someone sees you, fool!

Аватара пользователя
blindman

Сообщения: 4130
Зарегистрирован: 29 апр 2008, 21:15
Откуда: Хабаровск
прог. языки: C,C++,Assembler,PHP,Javascript,Ruby, SPIN,Java(?)
ФИО: Андрей Юрьевич

Re: Цифровой потенциометр из обычного ЦАПа

Сообщение Duhas » 08 фев 2013, 15:58

а на ОУ с полевиками красиво выходит...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович
