Вопрос по управлению яркостью 10w светодиода

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Вопрос по управлению яркостью 10w светодиода

Сообщение nsk-racer » 29 янв 2013, 13:25

Вопрос по управлению яркостью 10w светодиода. Хочу управлять им с ардуины, шим модуляцией, как это сделать? Нужен какой то драйвер? или можно просто транзистор как указано здесь:
http://leds-magazine.ru/shema_rgb_lampi.html
Вот я делаю почти тоже самое, только диод у меня мощнее и хочу управлять ардуиной
Мой блог о роботах http://robo-world.ru
nsk-racer

Сообщения: 141
Зарегистрирован: 08 дек 2010, 19:27
Откуда: Новосибирск
прог. языки: C и PHP
ФИО: Павел

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Myp » 29 янв 2013, 14:50

запитывать такой мощный светодиод через резистор очень плохая идея
купи для него нормальный драйвер и уже драйвером управляй.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Angel71 » 29 янв 2013, 14:53

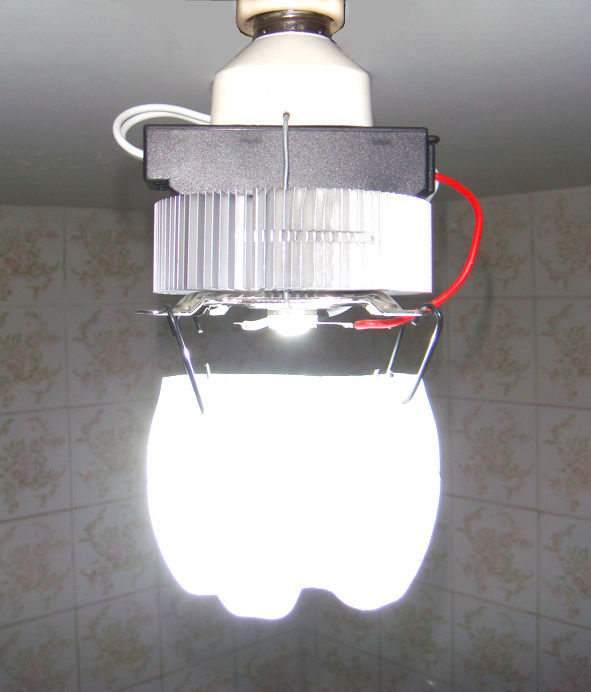

nsk-racer, если подключить мощный светодиод напрямую к меге, то ей почти моментально прийдёт амба. поэтому подключают через транзистор. у транзистора есть максимальное напряжение, ток и рассеиваемая мощность. использовать bc337 для 3w светодиода уже улыбает, для 10w это уже даже не смешно. у светодиода опять таки есть максимальное напряжение, ток и рассеиваемая мощность. чтоб кристалл светика быстро не деградировал от перегрева используют хотя бы ограничивающие резисторы. для мелких светиков резисторы это норма, иногда можно вообще и без них. а для мощных светодиодов использовать резисторы хоть и можно, но очень не желательно. при нагревании у резистора меняется его сопротивление, при чём меняться может оооооочень сильно. если светик дорогой, лучше использовать драйвер (в самом простом варианте это простенькая схемка, ограничивающая ток). +для 10W диода обязательно нужен радиатор. можно прикрутить к кулеру от проца или видюшки (оставить вентилятор или использовать только радиатор уже дело ваше). недорогой новый выйдет примерно 3-4$, на барахолке можно вообще за копейки достать. оставить вентилятор или использовать только радиатор уже дело ваше.

Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение nsk-racer » 30 янв 2013, 16:17

Angel71 писал(а):nsk-racer, если подключить мощный светодиод напрямую к меге, то ей почти моментально прийдёт амба. поэтому подключают через транзистор. у транзистора есть максимальное напряжение, ток и рассеиваемая мощность. использовать bc337 для 3w светодиода уже улыбает, для 10w это уже даже не смешно. у светодиода опять таки есть максимальное напряжение, ток и рассеиваемая мощность. чтоб кристалл светика быстро не деградировал от перегрева используют хотя бы ограничивающие резисторы. для мелких светиков резисторы это норма, иногда можно вообще и без них. а для мощных светодиодов использовать резисторы хоть и можно, но очень не желательно. при нагревании у резистора меняется его сопротивление, при чём меняться может оооооочень сильно. если светик дорогой, лучше использовать драйвер (в самом простом варианте это простенькая схемка, ограничивающая ток). +для 10W диода обязательно нужен радиатор. можно прикрутить к кулеру от проца или видюшки (оставить вентилятор или использовать только радиатор уже дело ваше). недорогой новый выйдет примерно 3-4$, на барахолке можно вообще за копейки достать. оставить вентилятор или использовать только радиатор уже дело ваше.


Спасибо за подсказки) я и не собирался делать на их транзисторе, я купил транзистор кт817г, и драйвер для 10w диода на 1 ампер) я так понимаю я должен подцепить на шим выход транзистор, а с него на драйвер и тогда у меня ничего не сгорит и я смогу упарвлять яркостью диода? На вашем фото 20w диод?
Мой блог о роботах http://robo-world.ru
nsk-racer

Сообщения: 141
Зарегистрирован: 08 дек 2010, 19:27
Откуда: Новосибирск
прог. языки: C и PHP
ФИО: Павел

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Angel71 » 30 янв 2013, 16:57

на одной из фото точно 10-ти ваттный. кт817г эт биполярный, т.е. печка.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение nsk-racer » 30 янв 2013, 16:59

Angel71 писал(а):на одной из фото точно 10-ти ваттный. кт817г эт биполярный, т.е. печка.

какой посоветуете?
Мой блог о роботах http://robo-world.ru
nsk-racer

Сообщения: 141
Зарегистрирован: 08 дек 2010, 19:27
Откуда: Новосибирск
прог. языки: C и PHP
ФИО: Павел

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Angel71 » 30 янв 2013, 17:13

если не хотите ещё и к транзистору радиатор цеплять, то полевик. +смотря какой драйвер, может даже и транзистор то не нужен.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение nsk-racer » 30 янв 2013, 19:15

у меня драйвер IL317 и сопротивление после него :) В Магазине впарили, я не разбираясь что к чему взял его, нужен к нему транзистор? как определить нужен ли мне транзистор?
Мой блог о роботах http://robo-world.ru
nsk-racer

Сообщения: 141
Зарегистрирован: 08 дек 2010, 19:27
Откуда: Новосибирск
прог. языки: C и PHP
ФИО: Павел

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Myp » 30 янв 2013, 19:32

а почему нельзя было сначала подумать, потом спросить на форуме и только потом покупать?
для 10 ваттного светодиода надо 3 ампера тока.
и крайне рекомендую использовать нормальный драйвер светодиодов.

IL317 это просто микруха стабилизатор на максимальный ток 1,5 ампера.
можно его использовать как стабилизатор тока, но это явно не то что надо.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Angel71 » 30 янв 2013, 19:59

не, есть светики, у которых напряжение >9вольт. даташит на светик смотреть нужно, может и il317 подойдёт. а так +1, что можно по профильным сайтам почитать, что к чему и какие варианты возможны. :) да и идей интересных самоделок на будущее присмотреть.
Аватара пользователя
Angel71

Сообщения: 9232
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Myp » 01 фев 2013, 13:28

ну и для пущей важности стоит в интернете посмотреть что за светодиод и правда ли он 10 ватт как обещали в магазине ;)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение nsk-racer » 03 фев 2013, 15:24

а на нём нет опозновательных надписей

Добавлено спустя 27 секунд:
Angel71 писал(а):не, есть светики, у которых напряжение >9вольт. даташит на светик смотреть нужно, может и il317 подойдёт. а так +1, что можно по профильным сайтам почитать, что к чему и какие варианты возможны. :) да и идей интересных самоделок на будущее присмотреть.

написано было что он 10,5-11 вольт
Мой блог о роботах http://robo-world.ru
nsk-racer

Сообщения: 141
Зарегистрирован: 08 дек 2010, 19:27
Откуда: Новосибирск
прог. языки: C и PHP
ФИО: Павел

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение setar » 03 фев 2013, 22:08

я бы поверил больше в 1.05 - 1.1 В это более характерное напряжение для одного p-n перехода
Аватара пользователя
setar
Site Admin

Сообщения: 9251
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение Myp » 03 фев 2013, 22:23

а может это сборка

фотку надо))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15949
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Вопрос по управлению яркостью 10w светодиода

Сообщение elmot » 03 фев 2013, 23:39

setar писал(а):я бы поверил больше в 1.05 - 1.1 В это более характерное напряжение для одного p-n перехода

Нормальное прямое напряжение для белого диода 3В плюс-минус корова(видимо напряжение для AsGa полупроводников выше чем для Si). 10-11В говорит о сборке из 3-4 последовательных диодов.
Последний раз редактировалось elmot 04 фев 2013, 09:38, всего редактировалось 1 раз.
Аватара пользователя
elmot

Сообщения: 5674
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья
