Помогите разработать изменение питания от 0,5 до 4,5 В

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение tomas111 » 18 дек 2012, 11:44

Доброго времени, суть такая, есть датчик давления от ВАЗ(8 Бар) его сопротивление без давления 370 Ом когда 8 Бар сопротивление равно около 0!

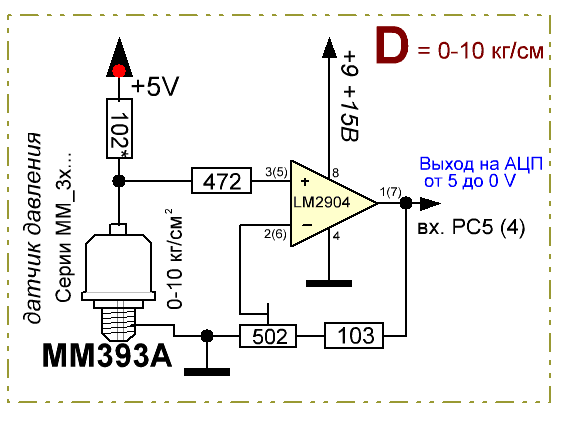

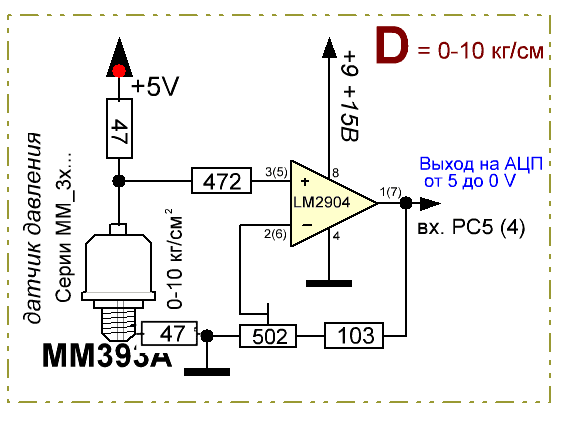

Нашол схему подобную но не совсем такая там меняется от 5 до 0 вольт а мне нужно от 0,5 до 4,5 вольт... Как то нужно переделать но не могу понять что и как :(( Схема есть в протуесе если кому нужно могу выслать:))
Вложения
Копия s_VA_akV.gif
tomas111

Сообщения: 7
Зарегистрирован: 11 дек 2012, 12:54
Откуда: Ростов-на-Дону, Русь
Skype: tomas111_
прог. языки: ASM

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Myp » 18 дек 2012, 12:29

это тебе нужен калькулятор для LMки нати и подобрать резисторы чтоб сигнал был в нужном диапазоне
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение tomas111 » 18 дек 2012, 12:32

То есть !? Какой ещё калькулятор !? Не трудно накидать небольшую схемку .. Я щас попробую в протеусе :))
tomas111

Сообщения: 7
Зарегистрирован: 11 дек 2012, 12:54
Откуда: Ростов-на-Дону, Русь
Skype: tomas111_
прог. языки: ASM

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Radist » 18 дек 2012, 15:07

Берете источник тока, пропускаете ток через датчик, а под датчиком еще резистор. Ток должен быть такой, чтоб при протекании через 370 Ом напряжение было 4В. Резистор должен быть такой, чтоб при протекании ранее посчитанного тока на нем падало 0,5В. Два раза применить закон Ома. А где же взять схему источника тока? Нагуглить. Можно на транзисторе собрать, можно на операционнике, можно из стабилизатора напряжения сделать. 8 бар будет соответствовать 0,5В.
Аватара пользователя
Radist

Сообщения: 2241
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Myp » 18 дек 2012, 16:59

обычны калькулятор, программа.
вводишь нужные напряжения, а он высчитывает тебе резисторы нужные.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Romikgy » 18 дек 2012, 19:49

вроде так
Вложения
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение tomas111 » 19 дек 2012, 09:56

Нее получилось :((
Добавил файл протеуса ... Наглядно хочется увидеть результат :))
Вложения
oneedv.rar
(13.89 КиБ) Скачиваний: 0
tomas111

Сообщения: 7
Зарегистрирован: 11 дек 2012, 12:54
Откуда: Ростов-на-Дону, Русь
Skype: tomas111_
прог. языки: ASM

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Romikgy » 19 дек 2012, 13:13

А так
Вложения
oneedv.zip
(15 КиБ) Скачиваний: 0
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение tomas111 » 20 дек 2012, 02:34

Отлично!! но мне нужно что бы было наоборот от 0,5 до 4,5 ... Но если ничего не выйдет оставлю так .. хотя будут неточности в программе ... :((
tomas111

Сообщения: 7
Зарегистрирован: 11 дек 2012, 12:54
Откуда: Ростов-на-Дону, Русь
Skype: tomas111_
прог. языки: ASM

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Romikgy » 20 дек 2012, 11:11

а от скольки и до скольки сейчас?
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Dmitry__ » 20 дек 2012, 11:14

:D
Это называется: "дай говна, дай ложку"
Инверсию он хочет
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение Romikgy » 20 дек 2012, 12:43

типа так , но нелинейность жуткая
Вложения
oneedv_n2.zip
(16.62 КиБ) Скачиваний: 0
die Wahrheit ist irgendwo da draußen
Аватара пользователя
Romikgy

Сообщения: 750
Зарегистрирован: 15 ноя 2009, 13:37
Откуда: Porto Franco "Odessa"

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение tomas111 » 20 дек 2012, 14:12

Ужас... Походу придется что то новое придумывать :((
tomas111

Сообщения: 7
Зарегистрирован: 11 дек 2012, 12:54
Откуда: Ростов-на-Дону, Русь
Skype: tomas111_
прог. языки: ASM

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение dccharacter » 20 дек 2012, 14:40

Объясни, зачем ты хочешь это сделать?

Добавлено спустя 3 минуты 35 секунд:
http://proavr.narod.ru/z09b.htm

Добавлено спустя 7 минут 50 секунд:
Ky = (0,5-4,5)/(5-0) = -4/5
B = 2,5
E = 2,5
V = (2,5*(-4/5) - 2,5)/(-4/5-1) = 2,5
Vout(Vin=5) = 2,5*(1+4/5)-5*4/5 = 0,5
Vout(Vin=0) = 2,5*(1+4/5) = 4,5

Добавлено спустя 47 секунд:
R1 = 4кОм
R2 = 5кОм
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4995
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Помогите разработать изменение питания от 0,5 до 4,5 В

Сообщение tomas111 » 20 дек 2012, 14:56

Расскажу, В краце :)) Есть схема на tiny26 датчик давления ...принцып в том что есть проц и жк экран на котором отображается давления... программа написана од датчики давления которые измеряют давление 0,5 при нуле и 4,5 при 10 барах ...
А я хочу датчик от ВАЗ доробоать что бы он тоже выполнял точно такую же функцию ... либо же программу заново писать ... Писал не я ... И шас нет времени осваивать все :(( Навреное все же проше сделать датчик как бы аналог .. пусть и будут погрешности главное что бы все погрешности были одинаковые :))

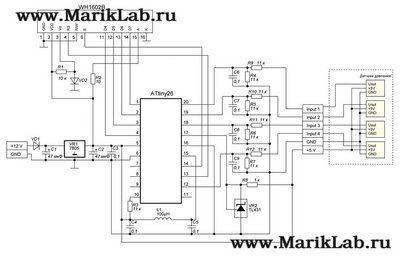

Схема МК :))
