Мощный регулятор тока

Сообщение GIGOLAS » 28 окт 2012, 12:30

Всех привествую. Я тут занялся немного гальванотехникой и потребовался регулятор тока для ванны гальванической ампер на 50...100. Вот накидал схему, но считаю что неверная, поправите ошибки. Я с MOSFET толком не работал подскажите что как.

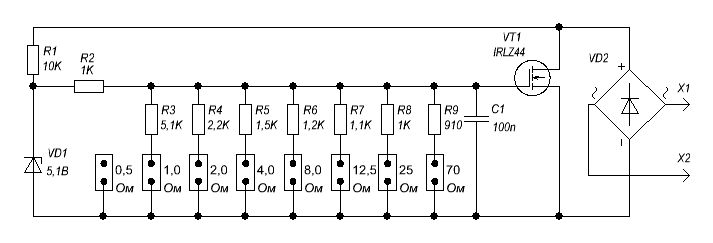

1 схема ... На что опираюсь, схема эквивалент нагрузки.

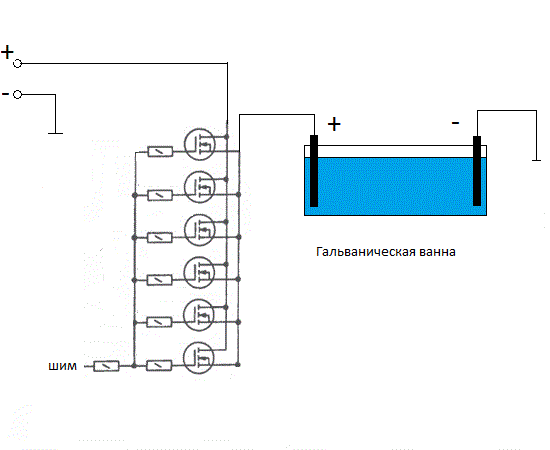

2 схема ... Как думаю сделать.
Вложения
На что опираюсь, схема эквивалент нагрузки
мой регулятор тока
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Мощный регулятор тока

Сообщение Angel71 » 28 окт 2012, 18:36

порылся в гугле, ох и страшные схемы для этих "выпрямителей" делают. ёклмн там же трансформаторы в размерах нужны...
п.с. я так понял простенькие схемы на тиристорах делают.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Мощный регулятор тока

Сообщение GIGOLAS » 28 окт 2012, 18:44

Да трансформатор, диоды, и тиристор под 500А (если не больше) не проблема, не могу определица со схемой управления током. С более мелкими токами как то без проблем микруху поставил и все типа Кренки, а тут я как то в тупике. :oops:
По жизненному опыту я точно знаю, что есть определённый тип людей, который считает что все ему должны.
Я отношу себя к противоположному типу, который постоянно считает себя виноватым в чём либо.
Ненавижу когда кто то пользуется моими недостатками.
Аватара пользователя
GIGOLAS

Сообщения: 302
Зарегистрирован: 22 сен 2008, 22:15
Откуда: Раменки 43

Re: Мощный регулятор тока

Сообщение GIGOLAS » 03 ноя 2012, 20:53

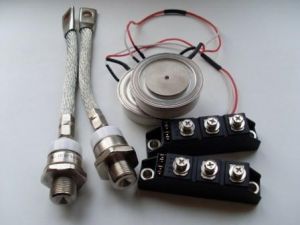

Да тут посмортел, окозалось есть десяток тиристоров Т500 (на 500А) на фоте кругленький такой (как блин). Даже есть в составе силовых блоков управления (2 блока, по 2 тиристора в блоке). Ша мучаюсь как этой мутью управлять :o
