кодер декодер на PIC16F84A

Сообщение рома316 » 24 июл 2012, 00:41

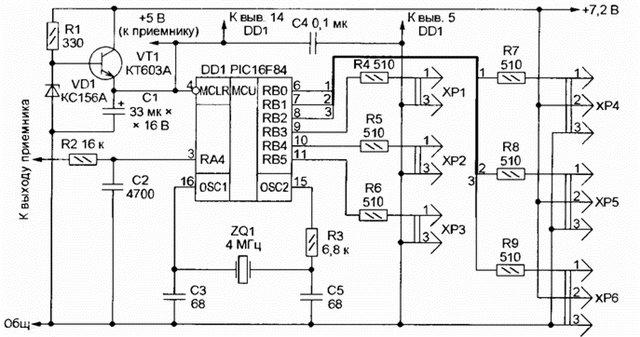

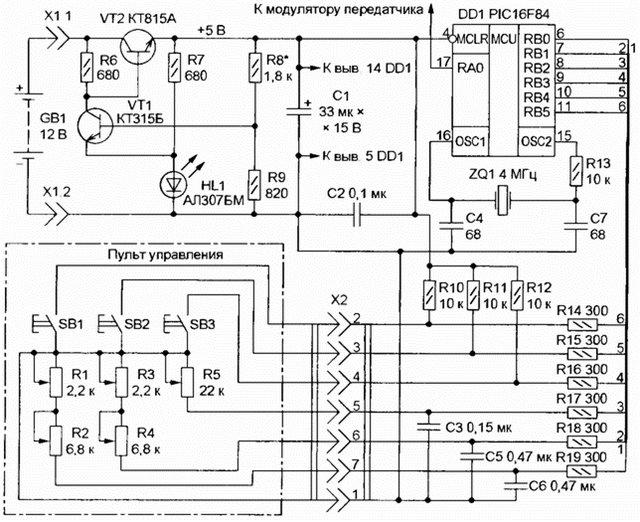

нашел в журнале радио такую вот схему кодера и декодера пропорционального управления на мк PIC16F84A. но в этом журнале часто допускают ошибки в схемах и тп. посмотрите пожалуйста, может что найдете
а вот прошвки для кодера и декодера, они написаны в самой статье
шифратор.txt
кодер
(947 байт) Скачиваний: 84
дешифратор.txt
декодер
(1.22 КиБ) Скачиваний: 68
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: кодер декодер на PIC16F84A

Сообщение AndreiSk » 24 июл 2012, 00:46

Докладовываю, в прошивках ошибок нет!
Но 16F84(A) безумно устарели, и их вы найдете с трудом (большим).
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: кодер декодер на PIC16F84A

Сообщение рома316 » 24 июл 2012, 00:49

у меня есть 2 штуки) поэтому и выбрал данную схему)спасибо за ответ)

Добавлено спустя 2 минуты:
у меня еще есть вопрос по подключению кварца, смущают конденсаторы, ни разу такого не видел
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: кодер декодер на PIC16F84A

Сообщение AndreiSk » 24 июл 2012, 00:53

Конденсаторы около кварца - вещь обычная, а резистор R3 смущает,
я такого не видел вроде. Но в любом случае,
я бы не стал мучиться с такой схемой.
Зачем вам кодер-декодер? Чтобы тележкой управлять?
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: кодер декодер на PIC16F84A

Сообщение рома316 » 24 июл 2012, 01:01

да, для вездехода 1/8 так сказать :D , купить готовое пропорциональное ру нет возможности. а тут вроде все более менее просто :) да и команд достаточно)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: кодер декодер на PIC16F84A

Сообщение AndreiSk » 24 июл 2012, 01:10

Почему купить готовое нет возможности?
Сейчас китайское достать не проблема и
стоит это зачастую ссущие копейки.
Надо знать где покупать и для начала сформулировать цель
этого кодера-декодера, глядишь и сообразит народ.
ЗЫ. В Р/У уже давно никто не паяет передатчики,
оно и так зачастую по себестоимости идет.
Аватара пользователя
AndreiSk

Сообщения: 2618
Зарегистрирован: 23 апр 2009, 17:03
Откуда: Москва, Самара
прог. языки: C#

Re: кодер декодер на PIC16F84A

Сообщение рома316 » 24 июл 2012, 01:18

покупать:
1-дорого, да и купить в магазине не получится, таких тут просто нет(
2-нужно чтобы ру уже через месяц было, за месяц мне из китая врядли доставят(

Добавлено спустя 3 минуты 21 секунду:
цель такова: 3 пропорциональных канала на управление правыми и левыми колесами+башня, 1 дискретный канал на включение водомета, на и еще пару на чтонибудь). Я правда не понял, у данной схемы есть реверс или нет(
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: кодер декодер на PIC16F84A

Сообщение Dmitry__ » 24 июл 2012, 04:33

У pic16f84a ацп нет. Т.е программно сделан на выводах rb0, rb1, rb2 - стремно.
Код в hex, очень короткий - стремно
R13 со стремным номиналом, не запустится так кварц или надо такой еще найти - стремно
Пропорциональные выходы приемника в каком формате выдают сигнал, там же не аналог - стремно
Стабилизатор стремный - стремно, не проще 7805?
На какой приемник/передатчик рассчитано? Не все умеют работать с постоянной составляющей в сигнале - стремно

:)
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: кодер декодер на PIC16F84A

Сообщение рома316 » 24 июл 2012, 20:48

чето много стремного :D предложите ваш вариант, который бы мне подошел (желательно попроще)). Купить-не вариант :)
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: кодер декодер на PIC16F84A

Сообщение Dmitry__ » 24 июл 2012, 21:34

В твоих схемах нет главных компонент: передатчика и приемника.
Делать их сложнее чем шифраторы и дешифраторы. Как только найдешь решение, так сразу начинай думать о шифраторах :pardon:
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: кодер декодер на PIC16F84A

Сообщение Myp » 24 июл 2012, 23:49

рома316 писал(а):покупать:
1-дорого, да и купить в магазине не получится, таких тут просто нет(
2-нужно чтобы ру уже через месяц было, за месяц мне из китая врядли доставят(

1- модельный приёмник + модельный же пульт самые дешовый обойдуться в тысячу рублей
первый попавшийся за 28 баксов:
http://www.hobbyking.com/hobbyking/stor ... de_2_.html
2- экспрес доставка максимум за 5 дней доставит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: кодер декодер на PIC16F84A

Сообщение Dmitry__ » 25 июл 2012, 03:13

Не перестаю удивляться ценникам на наше хобби после знакомства с робофорумом. Раньше, для меня, это стоило в разы дороже :)
И вот тут наступает интересный момент: шифраторы и дешифраторы отваливаются сами собой.
На что и намекал AndreiSk
Вот такая етицкая сила форума :D

Добавлено спустя 1 минуту 13 секунд:
Ахренеть, это еще и на 2.4Ghz, я в шоке
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: кодер декодер на PIC16F84A

Сообщение Myp » 25 июл 2012, 10:13

вот бы кто ещё сказал где можно купить 3х летний полноприводный хэтч с кондеем и не дороже 300 тыщ... и наступило бы вселенское счастье.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15946
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: кодер декодер на PIC16F84A

Сообщение рома316 » 25 июл 2012, 13:47

спасибо) был на том сайте, действительно есть и совсем дешевые передатчики))если все с доставкой меня устроит, возьму тот, который вам первым и попался :D , мне понравились и другие, но их нет в наличии :(
рома316

Сообщения: 372
Зарегистрирован: 14 июл 2012, 04:15
Откуда: ишим (тюменская область)
ФИО: Роман Артемович

Re: кодер декодер на PIC16F84A

Сообщение Dmitry__ » 25 июл 2012, 14:26

Myp писал(а):вот бы кто ещё сказал где можно купить 3х летний полноприводный хэтч с кондеем и не дороже 300 тыщ... и наступило бы вселенское счастье.

Есть один человек, который в ценах шарит, напиши ему в личку. Может повезет... :D
member1089/
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
