LG MF-550T2 mp3 плеер, накрылся usb

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

LG MF-550T2 mp3 плеер, накрылся usb

Сообщение Chip_SET » 16 мар 2006, 18:24

Взял данного зверя убитым. На задней стенке была прожжена точка (думал что бычки тушили). При вскрытии оказалось что взорвался конденсатор СТ5 (электролит smd), L1 и CT6 вроде живые. У USB кабеля немного обуглен разъем который втыкается в плеер и видна коррозия на контактах (мини USB на 4 пина). И рядом с конденсатором СТ5 стоит микросхема U6 название 1AD (треугольник), вторая строчка T206AP. Подозрение что она тоже дохлая, но ни даташит ни микросхему не могу найти.

В остальном вроде он рабочий. Не проверял его только с картой ММС т.к. нет в наличии. Помогите хоть чем нибудь.
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...

Сообщение -= Александр =- » 16 мар 2006, 18:26

Очень похоже что его в USB еверху ногами воткнули. Переполюсовка, прогорает все что можно и лопаются кондеры питания.... (не очень оптимистично, но возможно так оно и есть)
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Chip_SET » 16 мар 2006, 18:41

Пробовал перевернуть разъем, не лезет. У меня подозрение на то что туда попала вода. Т.к. контакты окислены на разъеме (на самом проводе).
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...

Сообщение Chip_SET » 16 мар 2006, 18:44

просто еще дело в том что поиск даташита выдает одну страничку на китайском или японском... типа http://www...../usb/206ap.html но! Ее нет на серваке.  :cry:
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...

Сообщение -= Александр =- » 16 мар 2006, 19:12

Кверху ногами с той стороны которая в комп. Я встречал что флэшки так гробили...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Chip_SET » 16 мар 2006, 19:24

Сам плеер работает. Правда память у него пустая. Писал с микрофона все ОК.

Щас пробовал в комп USB перевернуть не получается. Молотком могли забить?  :?
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...

Сообщение Chip_SET » 16 мар 2006, 19:45

А знает кто распайку кабеля USB-mini USB 4 pin?

Вот нарисовал микросхему:
Вложения
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...

Сообщение -= Александр =- » 16 мар 2006, 20:17

Chip_SET писал(а):Щас пробовал в комп USB перевернуть не получается. Молотком могли забить?  :?


Люди разные бывают, я видел даже такое что питание винчестера кверху ногами запихивали!  :wink:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение -= Александр =- » 16 мар 2006, 20:35

За распайкой ходить сюда: http://pinouts.ru/

А за микросхемой - лучше в ремонт обратись и там у мужиков спроси чего это за девайс, а то даже гугль не знает...
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение KiCom » 16 мар 2006, 20:44

Немного оффтопа:
-= Александр =- писал(а):Люди разные бывают, я видел даже такое что питание винчестера кверху ногами запихивали!  :wink:

Я аж попытался это сделать, как это возможно? непонимаю!
Да и с USB тоже не понимаю как можно вокнуть кверх ногами, умельцы :)
KiCom

Сообщения: 345
Зарегистрирован: 22 окт 2005, 11:15
Откуда: Красноярск

Сообщение Digit » 17 мар 2006, 00:13

Приношу автору извинения, что мы тут совсем влево, но... КАК?! :shock:  :shock:
Как можно затолкать папу-USB в маму-USB так, чтоб полярность поменять? :?  Ну, предположим, я молотком его туда запихаю... Но ведь тогда контактные площадки будут с разных сторон, т.е. контактировать они не будут!!! :?
Или я гоню? :)  Поправьте, если что... :lol:
Питание винтов - там дело другое - физически реально... А вот с ЮСБ как-то... неправдоподобно :)
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение -= Александр =- » 17 мар 2006, 00:29

Однако были прецеденты... Я сам однажды такую флэшку чинить пытался...  :roll:
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Chip_SET » 17 мар 2006, 11:43

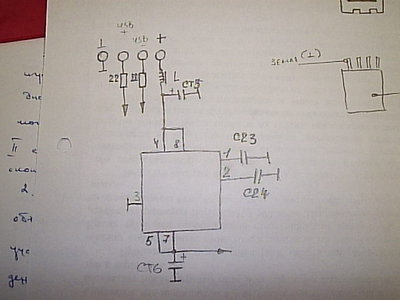

В общем смотрите как она включена. По схеме видим что это стабилизатор. Скорее всего вольта на 1.5. Контакты USB уходят через 22 Ома на спец микросхему под кардридером. Кардридер живой. Схема не совсем полная:
Вложения
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...

Сообщение Chip_SET » 17 мар 2006, 14:32

Припаял к плееру провода (землю, +/- usb) толку ноль. Либо конкретно погорел USB либо без мелкосхемы этой не заведется.
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...

Сообщение Chip_SET » 17 мар 2006, 14:34

Вот схемку подогнали:
Вложения
mf-pe550n9_181.pdf
(615.46 КиБ) Скачиваний: 107
Аватара пользователя
Chip_SET

Сообщения: 147
Зарегистрирован: 04 окт 2005, 16:34
Откуда: Москва, область...
