Создаем макетную плату для робота

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Создаем макетную плату для робота

Сообщение EdGull » 07 янв 2005, 12:53

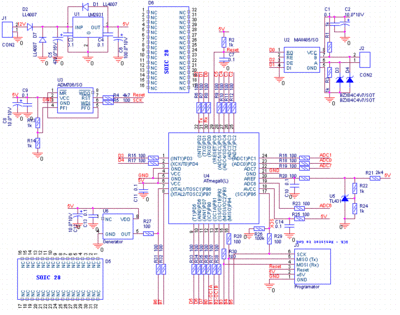

Наконец более не менее определился со схемой макетки для своего робота. Для хороших людей можно будет выслать наложным платежем.
Для очень хороших людей вышлю бесплатно.
Разводка платы будет опубликованна после окончательно утверждения.

Краткое описание:
Двухсторонняя, все свободное пространство будет залито землей
Маска
Размер 70мм*110мм
Все детали SMD
Mega4/8
RS485
Опора АЦП 2,5-5В
Два поля SOIC32, в них помещаются SOIC20/SOIC16/SOIC8 и т.д. т.е. почти все микросхемы какие захочется, например драйверы шаговых двигателей, драйверы сонара, операционники для сонара  ну и т.д.

Особое внимание уделено аппаратной помехозащите.

P.S. Для начинающих, все детали указанные на схеме в плату запаивать не обязательно 8-)

Собственно жду критики, пожеланий, замечаний и прочих прелестей жизни 8-)
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EdGull » 07 янв 2005, 14:48

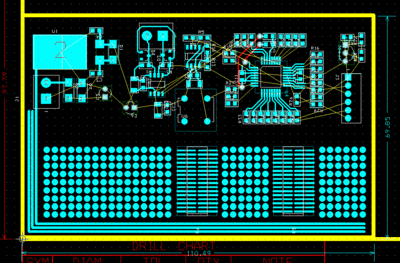

Расположение деталей будет выглядеть приблизительно вот так
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение EdGull » 07 янв 2005, 15:39

вот еще один вариант
Вложения
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Re: Создаем макетную плату для робота

Сообщение Mike_MA » 10 фев 2005, 15:57

EdGull писал(а):Собственно жду критики, пожеланий, замечаний и прочих прелестей жизни 8-)


Ну что ж получи свою порцию критики...

EdGull писал(а):Все детали SMD

А ты уверен что все могут впаять SMD элементы ?

EdGull писал(а):Два поля SOIC32, в них помещаются SOIC20/SOIC16/SOIC8 и т.д. т.е. почти все микросхемы какие захочется, например драйверы шаговых двигателей, драйверы сонара, операционники для сонара  ну и т.д.

Хочешь прикинуться универсальным ?

EdGull писал(а):P.S. Для начинающих, все детали указанные на схеме в плату запаивать не обязательно 8-)


А ты уверен что начинающий разберётся со схемой ?

:!: А теперь по схеме:
- ты только RS-485 будешь пользоваться ?, а если потребуется RS232 ?
- Если ты делаешь RS-485, то надо предусмотреть возможность запайки нагрузочного резистора 120 Ом между линией А и В в RS-485. Так же  мне непонятно цель элементов D3 и D4.
И что-то  мне непонравилось подключение MAX485 к контроллеру. Непонял как включать передатчик и приёмник

Кстати по разводке.  Лучше вывести ноги D5 и D6 на штыревые линейки типа PLD .

Кстати в чём раводил ? Случайно не в Allegro ?
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение setar » 10 фев 2005, 17:59

макетное поле я бы сделал группами по 3 площадки, это по опыту самое удобное - соединяешь 2 навесных элемента и ещё место чтобы проводком уйти остаётся.
Аватара пользователя
setar
Site Admin

Сообщения: 9230
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Сообщение ASin » 10 фев 2005, 18:43

Мощная штука :D
Второй вариант мне почему-то больше нравится.

Пользовательские пожелания  :) :

  1. Какая будет (примерно) цена набора и цена с учетом распайки деталей?
  2. Mike_MA писал(а):Кстати по разводке.  Лучше вывести ноги D5 и D6 на штыревые линейки типа PLD .

    Угу. Вообще, все ноги, незадействованные в схеме, удобнее будет иметь в виде штырьков(а лучше гнёзд) или каких-нибудь площадок для пайки.
  3. Разъём под кнопочку reset :D
  4. Линейку разъёмов по нижнему краю платы -- для цепляния всякой периферии.
  5. Может, есть смысл поставть какой-нибудь светодиод для индикации наличия питания.
ASin

Сообщения: 155
Зарегистрирован: 18 дек 2004, 03:14
Откуда: Москва

Сообщение aliens » 13 фев 2005, 04:37

Ничего плата.
Хотелось бы:
1.Вставить еще MAX232 (или аналог)
2.Под контроллер все же Дип корпус (новичкам намного удобней, т.к. боятся зажариить и будут вынимать)
3.Супервизор (или как там его)
4. Дорожки (площадки ) поширше
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...

Сообщение Mike_MA » 21 фев 2005, 12:37

А шевеление в этой теме есть ?.....
Mike_MA

Сообщения: 367
Зарегистрирован: 07 фев 2005, 17:41
Откуда: Санкт-Петербург

Сообщение EdGull » 21 фев 2005, 20:08

А шевеление в этой теме есть ?.....

Уже нет, плата уже здана в производство.
Аватара пользователя
EdGull

Сообщения: 10211
Зарегистрирован: 28 дек 2004, 20:33
Откуда: Тольятти
Skype: Ed_Gull
прог. языки: Bascom AVR Basic
ФИО: Гуль Эдуард Викторович

Сообщение nest » 23 фев 2005, 02:47

а я...
а я ....

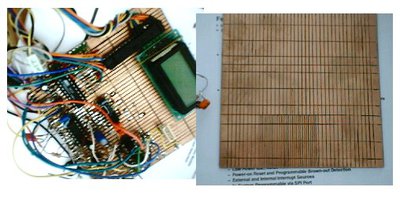

а я беру двустороннюю плату, ножом режу фольгу, получаютяс полоски по 2,5 мм .... да и для SOIC можно ....
ну и на неё всё паяю ...
Вложения
Аватара пользователя
nest

Сообщения: 977
Зарегистрирован: 21 янв 2005, 12:16
Откуда: Germany
Предупреждения: -4
прог. языки: asm

Сообщение aliens » 06 мар 2005, 04:38

Вот решил себе сделать,подскажите чего еще всунуть?
Имеется:
1.mega16
2.MAX232
3.L293D
4.555
5.транзисторы для управления резисторами на ик-бамперы
6.7805
7.всякая обвязка и т.п.(резисторы, кондеры)
aliens

Сообщения: 171
Зарегистрирован: 26 окт 2004, 14:16
Откуда: Севастополь сити...
