моторы с обмотками

Сообщение Myp » 09 июн 2012, 16:13

раскажите чайнику
советский коллекторный моторредуктор мелкий, 10х4 см размером.
ротор на подшипниках, и судя по пломбам и ОТК что-то хорошее.
4 вывода, два помечены буквой "Я" и два буквой "Ш"
точно такой как на фото

че это за мотор и как им рулить?
2 провода внутри идут на щётки.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: моторы с обмотками

Сообщение RootAdmin » 09 июн 2012, 16:41

Почти такой подключал - последовательно статор и щетки. Если "щетки" переполюсовать - реверсируется.
Если напряжение питания невелико - можно подключать параллельно, но надо доки курить.
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: моторы с обмотками

Сообщение Myp » 09 июн 2012, 18:13

а зависимость мощности и обороторв от напряжения на выводах какая?
на статор подавать напряжение столько же как и на щётки?

Добавлено спустя 1 час 1 секунду:
тэкс
запитал от аккумулятора 12 вольт параллельно
сменой полярности обмотки или щеток меняется направление вращения.
крутится еле еле.
редуктор на выходе достаточно мощный но пальцами вал можно остановить.

скока напряжения подавать?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: моторы с обмотками

Сообщение rom@n » 09 июн 2012, 19:22

рискну предположить что эти движки от некого авиационного оборудования (брат подобные с завода приносил), там (на самолете) несколько напряжений,одно из них 27В. могу конечно ошибаться :oops:

Добавлено спустя 10 минут 44 секунды:
есть еще переменка 36В
Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: моторы с обмотками

Сообщение Dmitry__ » 09 июн 2012, 19:56

Не оно?
http://el-moto.ru/index/0-313
И тут можно названия двигателей надергать для опознания
http://sak.net.ua/ru/catalog/radioelect ... ctromotors
http://e-goods.biz.ua/ru/viewcatalog/elektrodvigateli/3
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: моторы с обмотками

Сообщение Myp » 09 июн 2012, 20:43

прям он самый по первой ссылке :)

ток 0.6 ампер
27 вольт
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: моторы с обмотками

Сообщение rom@n » 09 июн 2012, 20:50

Аватара пользователя
rom@n

Сообщения: 59
Зарегистрирован: 03 окт 2009, 14:52
Откуда: kazan
ФИО: Медведев Роман Юрьевич

Re: моторы с обмотками

Сообщение Myp » 09 июн 2012, 20:50

таааак

а что это за человек такой Vladimir Ermakov <vooon341@gmail.com>

который писал какието тексты про этот мотор который стоит в одном интересном роботе ?

какая жи земля всётаки круглая )))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: моторы с обмотками

Сообщение Dmitry__ » 09 июн 2012, 20:51

Myp писал(а):прям он самый по первой ссылке :)


забанить бы тебя на пару дней, чтоб никуда не спеша в интернете почитал что и как делается. :roll:
:beer:
Аватара пользователя
Dmitry__

Сообщения: 6046
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: моторы с обмотками

Сообщение Myp » 09 июн 2012, 21:06

злой ты :(

Добавлено спустя 11 секунд:
прям как я почти

Добавлено спустя 2 минуты 1 секунду:
кстати че-то Vooon потерялся, с апреля молчит.

Добавлено спустя 6 минут 24 секунды:

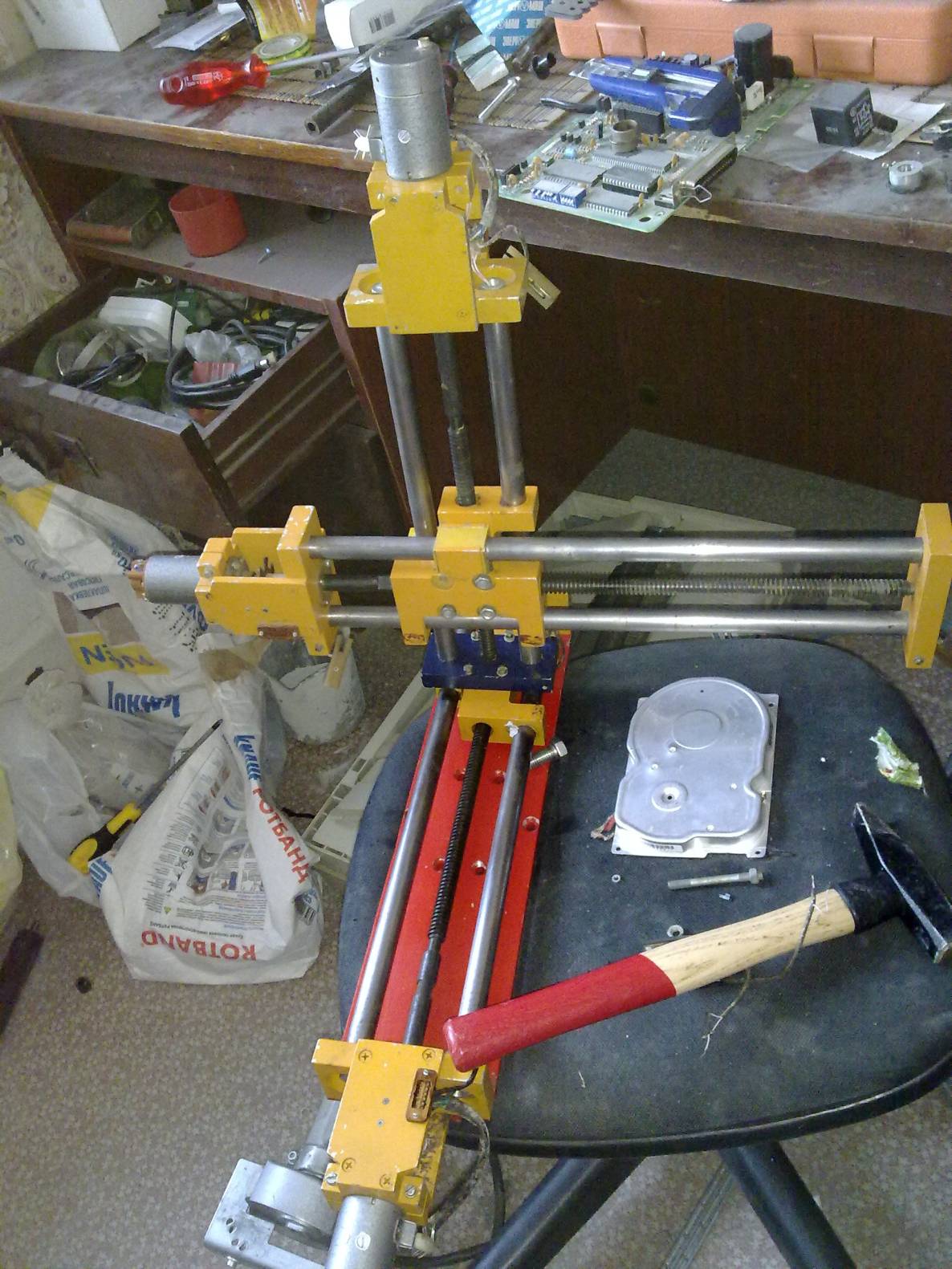

вот и та железяка в которой стоят эти моторы.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: моторы с обмотками

Сообщение Duhas » 11 июн 2012, 22:01

Мур, это УРТК, вун переделывал чота в нем.. моторы на 27 вольт точно. вапще это типо учебный робот )) был.
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: моторы с обмотками

Сообщение Myp » 12 июн 2012, 00:18

во, теперь хоть название знаю :)
а контроллер у него был такой же кондовый..

как бы эту железяку запустить
или даже к mach3 приделать...
