Подключение оптопары KTIR0721DS

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Подключение оптопары KTIR0721DS

Сообщение sub_null » 23 май 2012, 01:36

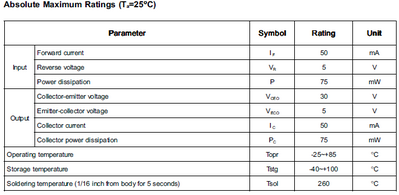

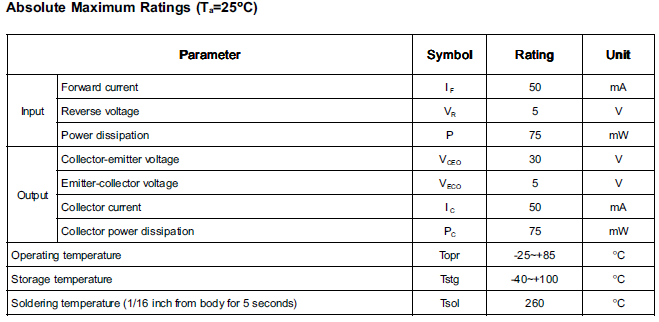

Есть оптопара KTIR0721DS. Подскажите как рассчитать значение сопротивлений Rd Rl. Если я правильно понял, то эти сопротивления влияют на размер пятна срабатывания, если это так, то необходимо минимальное пятно.
sub_null

Сообщения: 57
Зарегистрирован: 20 мар 2006, 00:53
Откуда: ukraine

Re: Подключение оптопары KTIR0721DS

Сообщение dccharacter » 23 май 2012, 01:42

Rd:
Смотришь по даташиту падения напряжения на светодиоде, например 2,1В. Берешь разницу между напряжением питания (например 5В) и этим падением, т.е. 2,9В. Смотришь максимально допустимый ток через светодиод. допустим это 20мА. т.о. минимальное значение Rd - 2,9В / 0,02А = 145 Ом. Ну возьми резистор такой, чтобы ток был 5-10мА. Например....

Rl:
Везде пишут, что 10кОм резистор нагрузочный. У меня так никогда не работало. Работало вот как:
Ставишь переменный резистор, подключаешь к Output осциллограф и смотришь, чтобы в нужном тебе положении отражателя сигнал на выходе был в районе половины напряжения питания. Измеряешь получившееся напряжение, меняешь на постоянный резистор. Это будет наверно Ом 400-600.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4873
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Подключение оптопары KTIR0721DS

Сообщение Radist » 23 май 2012, 03:51

Все верно. Добавлю только, что резисторы фокусировкой не занимаются - этим занимаются оптические системы.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Подключение оптопары KTIR0721DS

Сообщение Duhas » 23 май 2012, 08:06

ну как сказать, от тока светодиода зависит яркость ...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подключение оптопары KTIR0721DS

Сообщение Radist » 23 май 2012, 09:03

Необходимо "минимальное пятно". Можно сделать очень тусклое свечение светодиода, но оно никак не коррелируется с размером пятна. Еще надо помнить про отражающую поверхность.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Подключение оптопары KTIR0721DS

Сообщение Duhas » 23 май 2012, 09:21

пятно срабатывания.. зависит как рас.. при малой яркости достаточно перекрыть часть щели чтобы получить изменение лог уровня на выходе, при большой яркости - нужно перекрыть всю щель..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подключение оптопары KTIR0721DS

Сообщение Radist » 23 май 2012, 10:13

Хоть нарисован и щелевой оптрон, по факту он отражательный. Это если по названию судить.
Аватара пользователя
Radist

Сообщения: 2233
Зарегистрирован: 01 июл 2009, 08:59
Откуда: Екатеринбург
прог. языки: асемблер AVR

Re: Подключение оптопары KTIR0721DS

Сообщение dccharacter » 23 май 2012, 11:57

Чуваки, вы оба крутые. И оба понимаете о чем говорите.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4873
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Подключение оптопары KTIR0721DS

Сообщение Duhas » 23 май 2012, 14:04

ога

нет разницы какой он, ТС говорит о "пятне" срабатывания, а не "света"
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Подключение оптопары KTIR0721DS

Сообщение sub_null » 23 май 2012, 15:13

Спасибо за ответы буду пробовать.
sub_null

Сообщения: 57
Зарегистрирован: 20 мар 2006, 00:53
Откуда: ukraine

Re: Подключение оптопары KTIR0721DS

Сообщение sub_null » 24 май 2012, 13:01

.

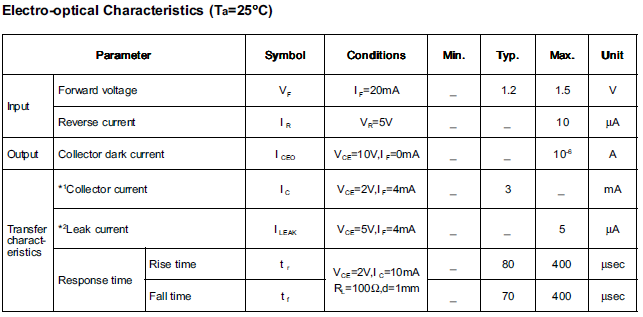

Спасибо большое за объяснение. Хочу уточнить момент с падением напряжения. Укажите пожалуйста какой именно параметр в вышеприведенной таблице является падением напряжения на светодиоде.
sub_null

Сообщения: 57
Зарегистрирован: 20 мар 2006, 00:53
Откуда: ukraine

Re: Подключение оптопары KTIR0721DS

Сообщение dccharacter » 24 май 2012, 13:28

VF (forward voltage)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4873
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей
