Схема включения транзистора MOSFET из потусторонней цепи

Сообщение iburo » 20 май 2012, 09:45

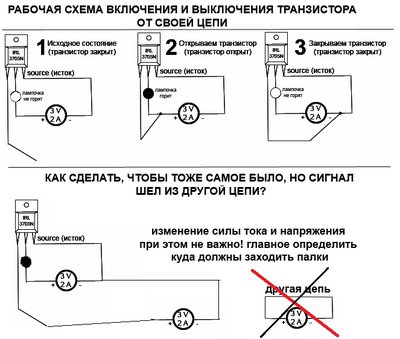

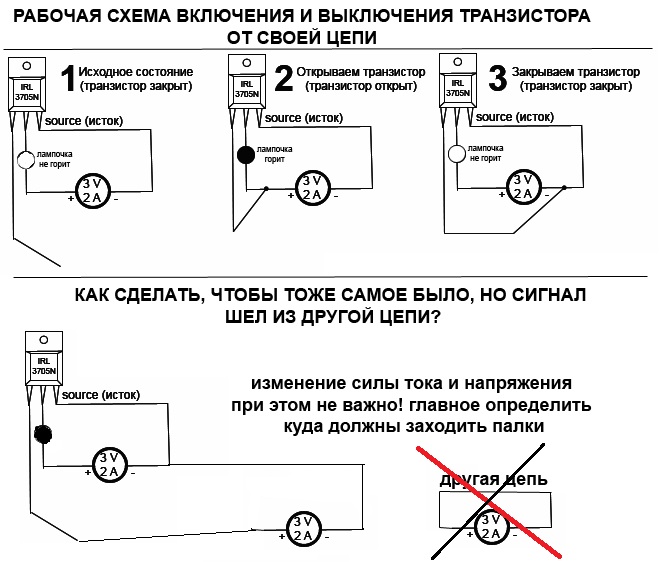

Задача такая - научится включать и выключать транзистор IRL3705N не из его собственной цепи, а из другой цепи. Схема:

Возможные не проверенные решения:
1. использовать IGBT транзистора, где затвор изолирован.
2. еще не выясненным образом подключить еще 1 биполярный транзистор.

Куда должны подключаться палки от 1 цепи ко 2? Пробовал по всякому - не работает.
OpenRobo.ru роботы для производства. Открытые проекты.
Аватара пользователя
iburo

Сообщения: 81
Зарегистрирован: 01 май 2011, 01:15

Re: Схема включения транзистора MOSFET из потусторонней цепи

Сообщение Vovan » 20 май 2012, 10:32

Может так? (см. рисунок) Или я чего то не понимаю? (КЗ нам не нужнО, мы против КЗ, в цепи с КЗ ничто работать не будет, не только мосфеты, но и даже лампочки и, даже, в потусторонней цепи...)
Даешь потустороннюю цепь без КЗ! :D
ЗЫ: палки не помогут, они обладают слишком большим сопротивлением, даже не сухие и даже из твердых пород дерева.
Вложения
_________
Sincerely,
Vovan
Аватара пользователя
Vovan

Сообщения: 3340
Зарегистрирован: 05 окт 2005, 12:03
Откуда: Литва
прог. языки: asm

Re: Схема включения транзистора MOSFET из потусторонней цепи

Сообщение iburo » 20 май 2012, 12:51

Палки - это провода =) Ок, попробую так. Спасибо.

Добавлено спустя 2 часа 1 минуту 35 секунд:
Отлично! Работает!
OpenRobo.ru роботы для производства. Открытые проекты.
Аватара пользователя
iburo

Сообщения: 81
Зарегистрирован: 01 май 2011, 01:15

Re: Схема включения транзистора MOSFET из потусторонней цепи

Сообщение RealRobot » 21 май 2012, 06:55

потусторонняя цепь - это всем цепям цепь, а если еще и палки подключить...
http://igrybogov.com - ну о.о.очень интересно
сознание определяет бытие, улыбнись своему отражению
RealRobot

Сообщения: 340
Зарегистрирован: 18 окт 2007, 23:46
Откуда: Москва
прог. языки: С++ , 1С :-)
ФИО: Михаил
