Кварцевый резонатор - как правильно генератор построить?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Кварцевый резонатор - как правильно генератор построить?

Сообщение Digit » 09 мар 2006, 00:36

Прочитал на форуме Робоклуба об интересной штуке. Там человек (Игорь, если ничего не путаю) пишет, что если распаять резонатор и извлечь из него саму пластинку резонатора, то она может стать отличным преобразователем давление-частота. А такая штука - хороший тактильный датчик!  :wink:

Решил я разобраться с этим делом... Нашел такую схемку как на картинке ниже.
Но не понимаю, как оно работает :) Питание у него где? :oops:  :lol:
И еще, вопросы есть.
Если проводники от резонатора до остальных компонентов будут длинными (например, 50 см), то это как повлияет на частоту генерации?
Особая точность вроде-бы не нужна...
Расскажите, кто что думает по этому поводу?
Вложения

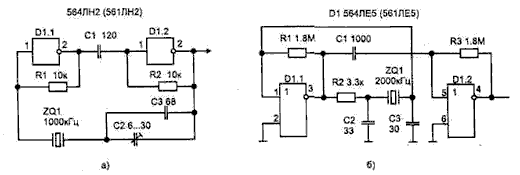

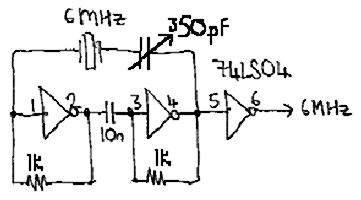

Генератор на кварце и МС 74LS04.gif
Схемка простого генератора.
Подстроечный конденсатор последовательно с резонатором не нужен - тогда частота номинальная будет...
Генератор на кварце и МС 74LS04.gif (15.83 КиБ) Просмотров: 1072
Аналогично предыдущей картинке, но качество получше
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение -= Александр =- » 09 мар 2006, 01:26

1) Питание смотри в даташите на микросхему.
2) На проводах больше 10см кварц скорее всего вообще не заведется, лучше собрать эту схему на soic-корпусе прямо вместе с датчиком, а тянуть провода на питание и сигнал.
Аватара пользователя
-= Александр =-
Мастер Самоделкин

Сообщения: 3664
Зарегистрирован: 11 окт 2004, 19:20
Откуда: Россия, СПб
прог. языки: C++, VB, asm
ФИО: Курмис Александр Андреевич

Сообщение Digit » 09 мар 2006, 20:24

Спасибо. Подозревал, что вынести далеко нельзя... Хотелось просто кварц сунуть в ступню, которая и в лужу наступить может...
Ну, значит буду герметизировать.
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение lebaon » 09 мар 2006, 21:11

залей модуль чем нибудь чтоб только кварц да провода наружу торчали и все будет ништяк :twisted:  :!:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Digit » 09 мар 2006, 23:58

Ага :) И я о том же :)
Например в сырую резину все (вместе с кварцем) и завулканизирвать.
Тогда и кварц защищен будет, и давление на него передаваться будет. (Если электроника дуба не даст :lol: )
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение lebaon » 10 мар 2006, 16:50

не, в резину и завулканизировать не стоит,
попробуй силиконовый герметик, 8)  тока внимательным будь,
говорят в некоторых герметиках кислота содержится :wink:
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье

Сообщение Digit » 10 мар 2006, 23:01

Че-то про герметик я забыл... :lol:
Только в ступне он не очень - к истиранию не стойкий, нежный... :?
Аватара пользователя
Digit

Сообщения: 3339
Зарегистрирован: 27 ноя 2004, 00:42
Откуда: совсем Москва
ФИО: Григорий

Сообщение MEXAHuK » 11 мар 2006, 17:03

Подошва из материала для каблуков, который толщиной 3-5 мм.
Потом герметик, котороый акриловый, безкислотный.
Аватара пользователя
MEXAHuK

Сообщения: 216
Зарегистрирован: 07 янв 2005, 23:39
Откуда: г.Норильск, Россия
прог. языки: Pascal, C, C++
ФИО: Раф Попов

Сообщение lebaon » 11 мар 2006, 18:12

вот вот, правильно сенсор говорит, а то что нежный- так робот то
какой :?:
а то мелкая букашка какая нибудь, ей герметика хватит вполне :D
Аватара пользователя
lebaon
Безбашенный Теоретик

Сообщения: 1137
Зарегистрирован: 07 янв 2006, 18:30
Откуда: Подмосковье
