lp2985

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

lp2985

Сообщение andpey61 » 13 апр 2012, 02:58

Здравствуйте! У меня проблема с lp2985. На выходе у нее ровно 1,23В хотя должно быть 3В. пробовал менять емкости, не помогает. кто-нибудь с таким сталкивался? в чем может быть проблема? на вход даю ей 5В с usb
Вложения

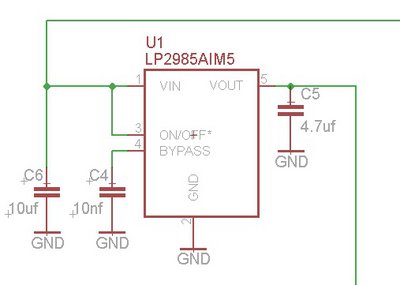

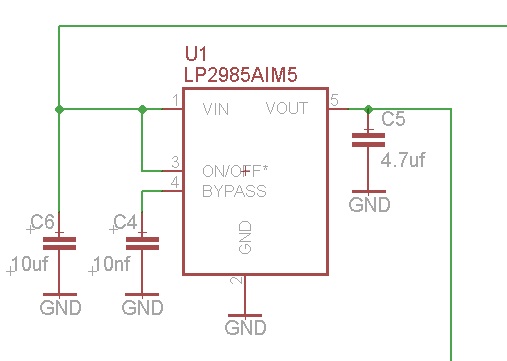

схема включения
andpey61

Сообщения: 5
Зарегистрирован: 13 апр 2012, 02:53

Re: lp2985

Сообщение galex1981 » 13 апр 2012, 11:34

А делитель управляющий где? В даташите смотрите правильное подключение данного стабилизатора. 1,2 В выдает, так как это самое минимальное напряжение, которое у него преобразуется.
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: lp2985

Сообщение andpey61 » 13 апр 2012, 15:51

в даташите про это ничего не сказано. и схема включения там такаяже. можно поподробнее про этот делитель?
andpey61

Сообщения: 5
Зарегистрирован: 13 апр 2012, 02:53

Re: lp2985

Сообщение galex1981 » 13 апр 2012, 20:08

Вообще у этого вида стабилизаторов стандартное напряжение стабилизации. То есть и вправду отсутствует делитель. Какая маркировка у него?
ЗЫ: полный даташит прилагаю
Вложения
lp2985_full.pdf
Даташит
(478.04 КиБ) Скачиваний: 0
if(!Operate) Read(pDatasheet);
Аватара пользователя
galex1981

Сообщения: 4360
Зарегистрирован: 04 дек 2008, 22:44
Откуда: Камышин
Skype: galk-aleksandr1
прог. языки: C, C++, Assm, BasCom, VB, php
ФИО: Галкин Александр Владимирович

Re: lp2985

Сообщение andpey61 » 13 апр 2012, 20:20

L0OA. дело в том что таких стабилизаторов и нет на 1.23 вольта, а тут вот выдает... спасибо за даташит, я его и читал
andpey61

Сообщения: 5
Зарегистрирован: 13 апр 2012, 02:53

Re: lp2985

Сообщение GlassEagle » 13 апр 2012, 20:53

Он точно 3-вольтовый? На схеме его обозначение не с маркировки ли взято? Последняя цифра 5 к чему относится? Если случайно попался 5-вольтовый, он, поди, и не даст от 5 вольт входных номинальное выходное.

(Какой интересный у вас даташит, на 470 килобайт, у меня тут какой-то валяется - 655 КиБ весит.)
Когда я слышу слова "Первый закон робототехники", я вспоминаю анекдот про ноусэров.
GlassEagle

Сообщения: 161
Зарегистрирован: 14 окт 2009, 11:46
Откуда: Самара

Re: lp2985

Сообщение andpey61 » 14 апр 2012, 04:14

залейте пожалуйста, цифра 5 хз к чему относится, но по идее от 4,2В должен давать 3В. маркировка взята с корпуса L0OA
andpey61

Сообщения: 5
Зарегистрирован: 13 апр 2012, 02:53

Re: lp2985

Сообщение andpey61 » 14 апр 2012, 20:57

по даташиту должно работать при 2,5В-16В на входе...
andpey61

Сообщения: 5
Зарегистрирован: 13 апр 2012, 02:53
