где + у контроллера лития?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

где + у контроллера лития?

Сообщение Myp » 16 мар 2012, 21:05

вобщем такая дурацкая ситуация
скончался аккумулятор от мобилки гнусмас - X450
я корпус вскрыл, старый акк отсоединил от платки управления и выбросил
вот надыбал другой акк
и ВНЕЗАПНО оказалось что я забыл полярность...

торчит 2 одинаковых лепестка контактных, а как аккумулятор подсоединять хз :(

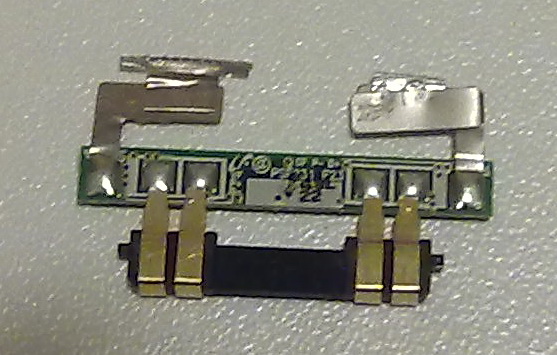

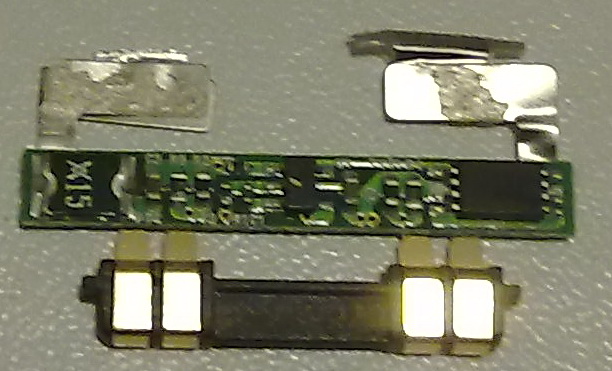

вот 2 фотки платки контроллера
с двух сторон
чтоб было веселей - хреново сфоткано =)

с одной стороны ничего интересного

а с другой...

слева зелёная фиговинка я так думаю предохранитель, соединён с выводом на акк
справа собсно сами микросхема контроллер, напрямую соединена с выводом на акк

чего там написано разобрать не могу и даташита следовательно нету.

на корпусе плюс был нарисован со стороны микросхемы а минус со стороны зелёной фиговины
но сами понимаете это ничего не значит бо на плате всё могло перепутаться.

Добавлено спустя 7 минут 34 секунды:
разобрал другой акк, не от телефона, в нём минусовой вывод батарейки соединён с контроллером.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: где + у контроллера лития?

Сообщение Dmitry__ » 17 мар 2012, 08:57

Myp писал(а):справа собсно сами микросхема контроллер, напрямую соединена с выводом на акк

Не угадал :) , это мощный полевик, отключение аккума в нештатных ситуациях. Кстати, зачетные полевики :roll:
Контроллер - маленькая 6-нога хрень.
Гугли "Li-Ion/Polymer 1Cell protector", вариантов не много.
Вот парочка: CS213, dw01, ncp802.
По их схемам найдешь все пины питания.
Если чо, на эти контроллеры есть пдфки, могу залить.
