как рассчитать накопленную энергию в конденсаторе?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

как рассчитать накопленную энергию в конденсаторе?

Сообщение CiSi » 06 мар 2012, 17:21

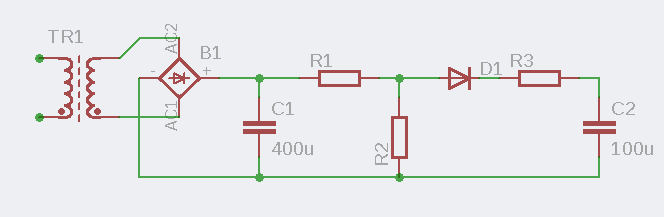

Трансформатор имеет коэффициент трансформации
R1=60ом R2=290ом R3=590ом.
все элементы схемы идеальны, падение напряжение на диоде равно нулю
Входное напряжение: синусоидальное 50гц, с действующим значением 85В
Определите, сколько Дж энергии будет накоплено в конденсаторе C2?
Вложения
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение Duhas » 06 мар 2012, 18:04

А с какого места не понятно? энергия конденсатора вроде C*U^2 все делить на два.. лучше проверить википедией...

или это была единственная загвоздка?
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение Myp » 06 мар 2012, 20:05

напряжение надоть посчитать =)
а это уже сложней
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение CiSi » 06 мар 2012, 20:27

мда, загвоздочка :(
Признаюсь, эта задачка задана для регистрации на сайте :)
Нормальный такой антиспам, и за одно проверка знаний участников форума :)
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение Duhas » 06 мар 2012, 20:50

ну как бээээ я чот не вижу коэффициента трансформации... т.е. о нем упомянуто.. но цифра то где?

а так 85*на коэф. тр. * корень из 2, ну делитель Р1 Р2 думаю сам посчитаешь, а остальное по идее и не важно даже... т.к. судя по задаче речь об установившихся параметрах а не о параметрах на определенном отрезке от включения..
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение CiSi » 06 мар 2012, 21:28

Опа парон, недописал, коэффициент трансформации равен: (U1:U2 = корень из 2: 1)
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение vvk74 » 07 мар 2012, 08:25

0,25Дж?
vvk74

Сообщения: 124
Зарегистрирован: 08 сен 2009, 20:13
Откуда: Екатеринбург

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение Duhas » 07 мар 2012, 09:04

у меня чота такое вышло 17.4669325
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение CiSi » 07 мар 2012, 09:32

Оба ответа неверны :(

PS. эта сволочь еще и отвечает на неправильный ответ: "Неверный ответ
Извините, но скорее всего вам незачем регистрироваться на этом форуме.
Подучите немного школьный курс физики и приходите позже."
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение =DeaD= » 07 мар 2012, 10:05

А что за форум?

PS: А мне нравится такой входной фильтр, зато не будет вопросов про огромных человекоподобных роботов :)

Добавлено спустя 9 минут 46 секунд:
PPS: Вроде 0.24800918367347 Дж получается? :crazy: Разумеется, если я правильно понял, что U1 - это входное напряжение схемы.
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение CiSi » 07 мар 2012, 10:11

Сайт http://flyback.org.ru, а при неём форум.
Задумка вообще хорошая, вплане такого входного фильтра.
зы: ответ неверный
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение Myp » 07 мар 2012, 10:26

ужос, зашёл, увидел 80 см молнии - испугался закрыл.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15944
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение CiSi » 07 мар 2012, 10:31

вот мне надо что то подобное сделать :)
Аватара пользователя
CiSi

Сообщения: 972
Зарегистрирован: 04 окт 2007, 16:11
Откуда: иваново
Skype: cybsys1
прог. языки: Delphi
ФИО: Павел

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение RootAdmin » 07 мар 2012, 10:49

Если в протеусе попробовать схему набросать? :)
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: как рассчитать накопленную энергию в конденсаторе?

Сообщение boez » 07 мар 2012, 12:05

У меня 0.214981 получилось. Зашел проверять - а там предлагают другие значения сопротивлений :) Ну и еще про себя че-то писать, и подумал я - нафига мне акк на этом сайте, если я импульсники разрабатывать не собираюсь :)
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++
