Управляемый драйвер мощных светодиодов

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Управляемый драйвер мощных светодиодов

Сообщение Dmitry__ » 04 мар 2012, 18:50

Duhas писал(а):у него вроде источники напряжения .. и диоды не должны кушать больше чем им положено при падении равном напряжению источника..

Как ты угадаешь это напряжение? оно зависит от температуры :)
У него несколько косяков, но самый главный косяк - транзистор не логик левел...
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управляемый драйвер мощных светодиодов

Сообщение Sirocco » 04 мар 2012, 19:59

Вот теперь более-менее понятно, в чём причина нагревания. То есть, как понимаю, транзистор будет минимум тепла рассеивать, если на затвор подавать напряжение того же уровня, что и на нагрузке, то есть 12 вольт? На СД подаю ток через транзистор напрямую, да, есть проблема, чем больше он греется, тем больше ток на СД идёт. Стабилизатор ставить на СД не выход, так как должна меняться яркость, он же через ШИМ управляется.Что делать? Источник питания стабилизирован. Транзистор логик левел спасёт меня? Приведите пример такого для моей ситуации.

Добавлено спустя 6 минут 57 секунд:
А вообще, учитывая что у меня уже много IRFZ44N, хотелось бы к ним драйвер подобрать и использовать их. Но, если конечно, будет дешевле правильный транзистор купить, который можно без драйвера использовать, то фиг уж тогда с ними, куплю новые транзисторы.
Sirocco

Сообщения: 56
Зарегистрирован: 18 фев 2011, 16:35

Re: Управляемый драйвер мощных светодиодов

Сообщение Duhas » 04 мар 2012, 20:00

не того же уровня что и на нагрузке, а того - которое нормировано в ДШ на транзистор.. для обычных полевиков это ориентировочно 10вольт, для логик левел полевиков порядка 4.5в
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6341
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Управляемый драйвер мощных светодиодов

Сообщение Sirocco » 04 мар 2012, 20:02

elmot писал(а):А ток-то через диоды как ограничен? если никак, то там могу быть бешеные импульсные токи через диоды. они и транзы прогреют, и спалят вообще все. А в среднем будет 3а. до самого выгорания

А как ограничить? Резистор поставить, и дать больше напряжения? Я представляю какой мощности он должен быть, и как он будет греть комнату.
Sirocco

Сообщения: 56
Зарегистрирован: 18 фев 2011, 16:35

Re: Управляемый драйвер мощных светодиодов

Сообщение Dmitry__ » 04 мар 2012, 20:35

подбор транзисторов:
https://ec.irf.com/v6/en/US/adirect/ir? ... 4294841672
если не хочешь ставить драйвер, то поставь фильтр по:
RDS(on) Max 4.5V (mOhms)
mOhms выбирай по допустимой рассеиваемой мощности: I^2 * R (ом), например при 10 mOhms - 1 ватт.
А вообще мало вводных дал, гадать можно до посинения. Скорее всего источник напряжения для светодиода (который 10 ампер) ограничивает ток через диод и он поэтому не вылетает :pardon:

Добавлено спустя 8 минут 30 секунд:
да, если частота шим высокая, то драйвер нужен по-любому, т.к. токи перезаряда емкости затвора будут высокие...
И не устану рекламировать дешевые драйверы светодиодов ARPJ-LDR12700 :)
Разобрав корпус, можно вывести управление шим
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управляемый драйвер мощных светодиодов

Сообщение Angel71 » 04 мар 2012, 22:31

Sirocco писал(а):Непонятно, что вам не понятно. Понятно только одно, что если нечего ответить, то легче сказать что вопрос непонятен.
Ну ладно, перефразирую: Нужен ли драйвер транзистору IRFZ44N если он служит силовым элементом питания светодиодов и управляется ШИМ (на одну ногу подаю ШИМ через резистор, между двумя другими ножками включен источник питания 3.6В последовательно со всетодиодом)? Если нужен драйвер,то какой (номер микросхемы).
Вот наглядно:
[youtube]http://www.youtube.com/watch?v=Sf-Egz831rU[/youtube]
У меня точно также, только вместо лампочки три мощных светодиода, вместо пальца управление от ШИМ.
И второй мой случай - питание сд ленты, 12В 3А.
И ещё раз поясню: в моей схеме меня не устраивает то, что транзистор сильно греется, радиатор на 15Ватт нагревается так, что руку обжечь можно, это при трёх амперах. Если подать восемь - транзистор выгорает на том же радиаторе за 10 минут. И это транзистор рассчитанный на 50A. Явно видно, что нужен драйвер, или что транзистор для этого не подходит. Вот и спрашиваю - какой мощный транзистор взять, и через какой драйвер питать, с учётом того что питать нужно нагрузку до десяти ампер при 12вольтах и управлять ей через ШИМ. 5Вольт сигнал управления.
Если транзистор IRFZ44N для моей задачи подходит, то лучше использовать его, так как их у меня есть 30 штук.
P.S. А брать какой-то транзистор из-какой-то материнки смысла нет. Это он там не греется, потому что управляется по умному. А если я его оттуда вытащу и также как свой включу - также и он греться будет.

:) а что вы более путного хотели прочитать, когда даже после толстого намёка на недостаточно полное описание, опять решили гадалками всех сделать? давайте в том же духе отвечу, в одном из вариантов вам нужен драйвер в виде или одного резистора или транзистора с резистором для irfz44n. а в другом варианте нужно будет что-то другое. в третьем еще чего.
+1 не убивайте светодиоды. за "пару баксов" можно купить (если самому лень делать) нормальный драйвер светодиодов. вот такие

на 350ма обошлись мне в 1$ за штуку. на 750ма не брал, но стоят они столько же. бакс на каждые 3-6 светодиода это не те деньги, чтоб палить пачками светодиоды по 3-4$.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Управляемый драйвер мощных светодиодов

Сообщение Dmitry__ » 05 мар 2012, 00:34

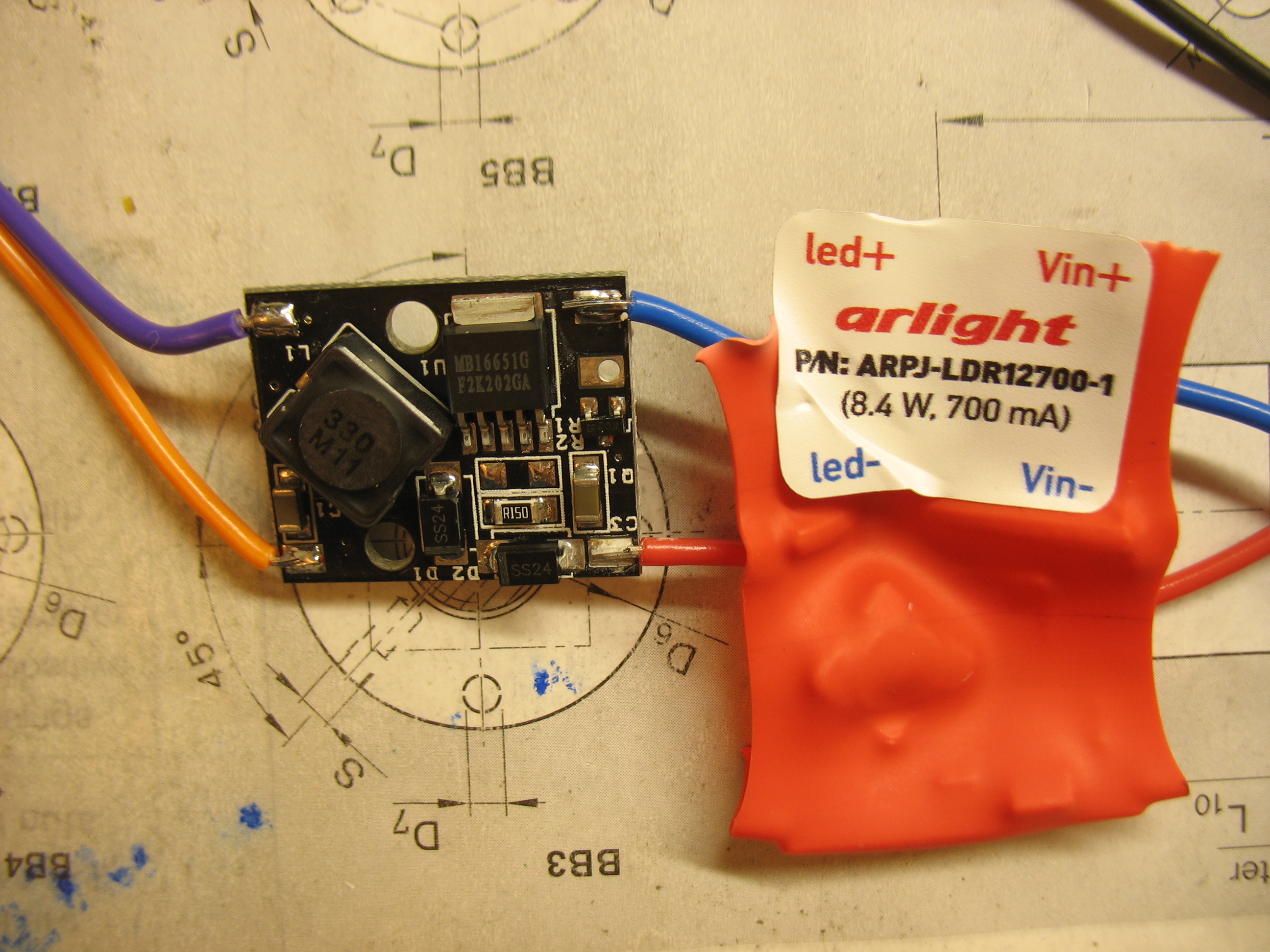

гыг, то что я не устаю рекламировать (ARPJ-LDR12700) и есть то что показал Angel71 :)
Могу добавить, что 300 ма. от 700 ма. отличается только токозадающим резистором.
В 700ма. он 0.15 ом, в 300ма. - 0.3 ом. (котрый на фотке прямо под микросхемой MBI6651G)
Контакт для шим справа вверху (не выведен наружу).
Вложения
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управляемый драйвер мощных светодиодов

Сообщение Angel71 » 05 мар 2012, 01:24

я точно не помню, но вроде ещё как и с dc/dc нужно мощность диода проверить, мож помощней нужно будет запаять.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Управляемый драйвер мощных светодиодов

Сообщение Dmitry__ » 05 мар 2012, 01:42

неа :)

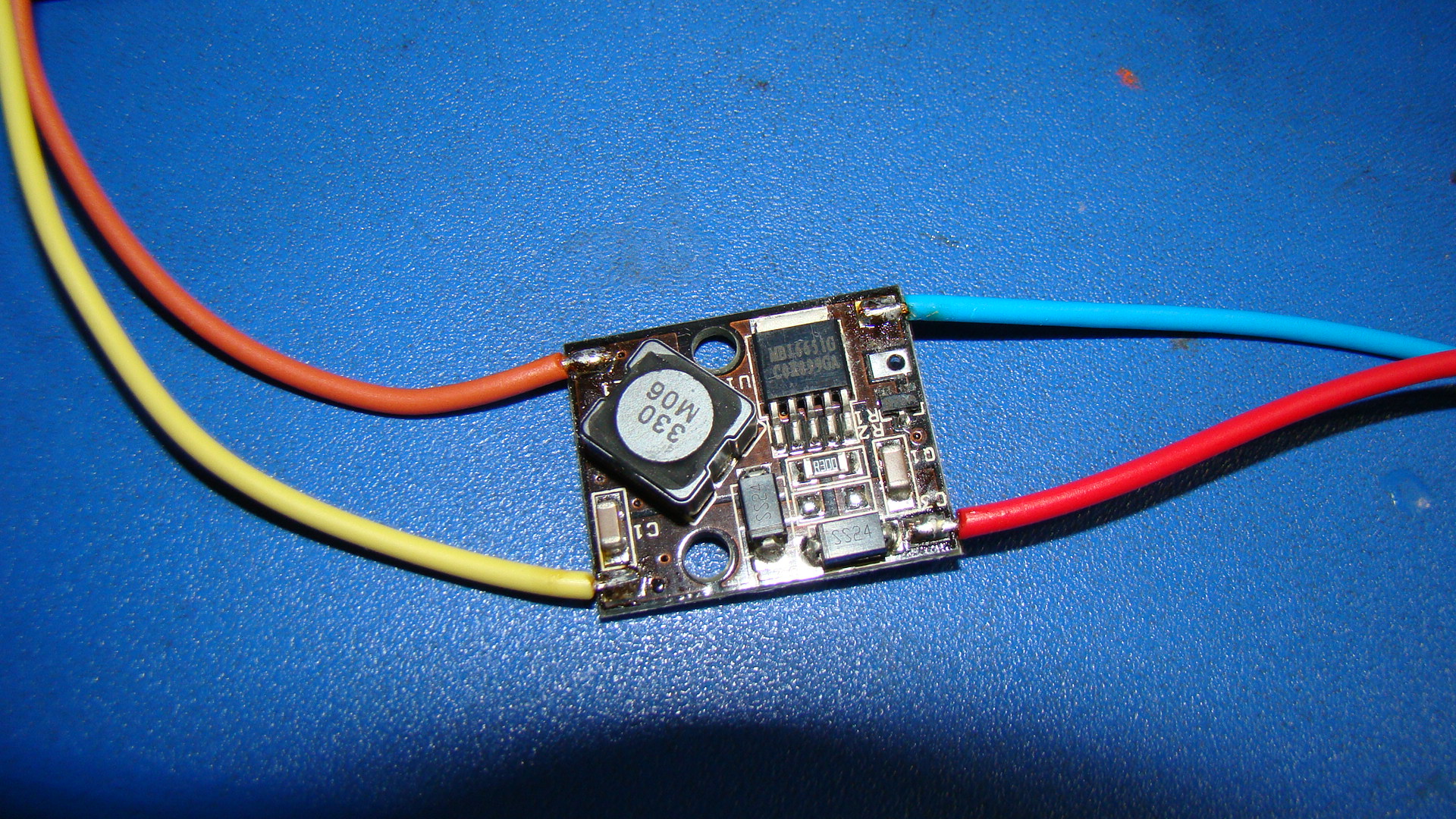

на твоей фотке 300 ма. на моей 700 ма.
найди 2 отличия :)
а запаяв еще 0.15 ом (на печатке есть место), получится 1400 ма.

Angel71, если не секрет, где берешь драйверы по 1$ ?
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управляемый драйвер мощных светодиодов

Сообщение Angel71 » 05 мар 2012, 03:41

на тао сначала брал примерно по 2$ (с % посредника и доставкой). потом оказалось, что знакомые, которые возят паяльное оборудование и запчасти для мобильщиков могут не наваривая по дружбе почти любую хреньку в китае достать. :) главное не частить и не заказывать крупногабаритное. хотя лукавлю, многие вещи мне бесплатно привозят, а я им эпизодически помогаю с ремонтом компов и установкой софта. пожить на опте денёк без базы или оставить на ночь склад без системы видеонаблюдения думаю дороже выйдет, чем наварить на мне любимых пару сот % на мелочевке.
отличия вроде в резюке и индуктивности. в маркировке индуктивностей я полный 0, мне их знакомый электронщик всегда выбирает. :oops: у нас с ним взаимовыгодное сотрудничество - я ему с софтом помогаю, а он мне с электроникой.
п.с. кстати на тао stamp модули с армами гляньте, там частенько за 20-30$ интересные проскакивают. вам как раз stamp очень даже могут быть удобны.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Управляемый драйвер мощных светодиодов

Сообщение Dmitry__ » 05 мар 2012, 14:13

а что такое тао? :pardon: дремуч я в этих делах :oops:
И как называется драйвер, который у тебя на картинке?
Печатка под них разведена...
Сейчас мы покупаем их по 250 руб :shock:

Добавлено спустя 41 минуту 54 секунды:
Опс, нашел. taobao.com :)
Маркировка драйвера на плате: LDR-12-2
Спасибо за наводку
Аватара пользователя
Dmitry__

Сообщения: 5982
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Управляемый драйвер мощных светодиодов

Сообщение Angel71 » 05 мар 2012, 16:43

да, я таобао имел в виду. та модель, что на фотке это ldr-12-2, но она не тао. те, что с тао были "слегка" стрёмно-древними - на микре "капелька", мелкий трансформатор (одного его хватает, зная насколько они любят трешевые пихать), электролит, выводной диод. :) в общем как эти получил сплавил от греха подальше на рынок для резервного освещения вместе с неменее чудными светодиодами (светит как 0.5w, а кушает 1w).
п.с. 250 это жесть. хотя когда "тут" акселерометр стоит дороже, чем на ebay готовый джойстик уже с доставкой и с таким же акселерометром внутри, удивляешся c каждым таким случаем всё меньше и меньше.
п.п.с. знакомый кста грозился, как с германии вернётся доколдовать миниатюрный и недорогой (если не запамятовал выходило около 2-3$) источник тока и напряжения (с 12в) в одном флаконе. если доделает, поделюсь.
Аватара пользователя
Angel71

Сообщения: 9227
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
