Serial-связь по ИК на высоких скоростях

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

Re: Serial-связь по ИК на высоких скоростях

Сообщение Dmitry__ » 11 ноя 2011, 22:49

без асм листинга - это филькина грамота :)
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Serial-связь по ИК на высоких скоростях

Сообщение dccharacter » 12 ноя 2011, 00:33

мда
похоже надо на месяцок найти себе другое занятие. Самолеты что ли с полки снять...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Serial-связь по ИК на высоких скоростях

Сообщение dccharacter » 17 ноя 2011, 00:15

Dmitry__ писал(а):без асм листинга - это филькина грамота :)

Похоже мой оптимизьм был излишне... оптимистичным.

Добавлено спустя 30 минут 52 секунды:

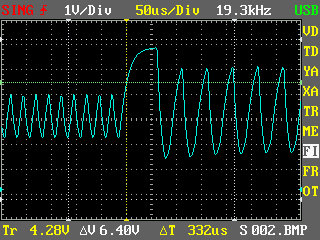

Это сигнал с оптопары. Справа 19кГц, слева 38 кГц. Хотя, наверное, можно еще поупираться, а? Или не стоит?

Добавлено спустя 22 минуты 21 секунду:
Да, и на 70кГц уже даже мост не тянет. Вернемся к топику, гыг.
Вложения
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Serial-связь по ИК на высоких скоростях

Сообщение Dmitry__ » 17 ноя 2011, 00:35

dccharacter писал(а):Или не стоит?

Не стоило :)
Вот че у тебя за характер dcc ? :D
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Serial-связь по ИК на высоких скоростях

Сообщение dccharacter » 17 ноя 2011, 00:50

О, и не говори. Че я вообще за эти часы опять взялся :-)

Добавлено спустя 1 минуту 3 секунды:
Хотя если бы не характер - осцилл бы не отремонтировал.

Добавлено спустя 21 секунду:
Хотя если бы не характер - я бы его не сжег...
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Serial-связь по ИК на высоких скоростях

Сообщение boez » 17 ноя 2011, 11:52

dccharacter писал(а):Это сигнал с оптопары. Справа 19кГц, слева 38 кГц. Хотя, наверное, можно еще поупираться, а? Или не стоит?


А что за оптопара-то? Фотодиод какой? Может просто ФД неправильно нагружен? Ну работают же оптроны с такими скоростями http://catalog.compel.ru/optron/info/TL ... 0%28TOS%29, почему разнесенную оптопару нельзя сделать?
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Serial-связь по ИК на высоких скоростях

Сообщение dccharacter » 17 ноя 2011, 12:44

В общем там три проблемы в разных областях, на которые у меня ни сил ни мозгов не хватит:
1. Переделка Н-моста для возможности работы на скоростях от 200кГц
2. Написание кода (и скорее всего на асм-е) для генерации сигнала с частотой 200кГц
3. Снятие сигнала с трансформатора.
Я, конечно, очень крутой и все такое, но вон Дмитрий не спроста хихикает сидит.
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Serial-связь по ИК на высоких скоростях

Сообщение Dmitry__ » 17 ноя 2011, 14:51

dccharacter писал(а):но вон Дмитрий не спроста хихикает сидит

Спалил :)

>1. Переделка Н-моста для возможности работы на скоростях от 200кГц
Вот недавно колупал tiris, там 130 кгц, накачивается в карточку, потом карточка отдает свой код.
Транзисторы в импульсном режиме горячие и это только 130 кгц. :shock:
Про то чем ты пытаешься получить 200 кгц, вообще молчу.

http://catalog.gaw.ru/index.php?page=document&id=1485

На рис. 3 показан вариант построения схемы выходного каскада передающего тракта с использованием ИМС RI-RFM-006A. При разработке выходного каскада передающего тракта особое внимание следует уделять выбору выходных транзисторов и подбору значения сопротивления резистора, включаемого между их затворами.
Значение сопротивления резистора R1 должно быть таким, чтобы обеспечивалось достаточно малое время переключения выходных транзисторов T1 и T2 из закрытого состояния в открытое (то есть скорость накопления заряда на затворах должна быть высокой для сокращения времени нарастания фронта формируемого импульса) и тем самым обеспечивалось бы поддержание необходимой добротности LC-контура и уменьшение потерь мощности выходного сигнала. Для данного примера Texas Instruments рекомендует применение MOSFET-транзисторов c близкими характеристиками типа 2SJ182 и 2SK974 с типовым значением сопротивления канала в открытом состоянии, равным 0,28 и 0,25 Ом, соответственно, обеспечивающих работу при напряжении до 60 В и токе до 3 А


boez писал(а):Ну работают же оптроны с такими скоростями

Чего там работает с такими скоростями???
Время включения:0.8 мкс, Время выключения:2 мкс
Как этой оптопарой разделить ротор от статора? :)

Втуливать в транс 19 кгц, а потом 200 кгц, я бы умер...
Советов дана куча, ссылки где есть сиры тоже
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Serial-связь по ИК на высоких скоростях

Сообщение dccharacter » 17 ноя 2011, 15:00

Зато я знаю теперь ПОЧЕМУ и ОТЧЕГО. Советы неуслышанными не остаются :-)
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Serial-связь по ИК на высоких скоростях

Сообщение boez » 17 ноя 2011, 15:49

Dmitry__ писал(а):Чего там работает с такими скоростями???
Время включения:0.8 мкс, Время выключения:2 мкс
Как этой оптопарой разделить ротор от статора? :)


Это где я сказал, что этой оптопарой можно разделить ротор и статор? Ессно нельзя, это ж цельный оптрон, просто первый который в голову пришел, мы такими драйвера IGBT развязывали. Приведен как пример "как через оптический канал передать 200 кГц". На самом деле можно передать легко - просто нужен быстрый фотодиод (с хорошим ФД люди вообще лазерную связь организовывали - передавали 10 МГц на пару сотен метров) и усилитель с низким входным сопротивлением.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Serial-связь по ИК на высоких скоростях

Сообщение dccharacter » 17 ноя 2011, 15:54

Ты не понял! Для оптического канала мы все порешали. Была предпринята героическая, но бестолковая попытка отмодулировать частоту переменки на трансформаторе, чтобы с него снимать информацию на скорости 115200!
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4881
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: Serial-связь по ИК на высоких скоростях

Сообщение Dmitry__ » 17 ноя 2011, 17:09

boez писал(а):просто нужен быстрый фотодиод (с хорошим ФД люди вообще лазерную связь организовывали - передавали 10 МГц

Ага, имя ему - PIN диод, самая доставабельная реализация - sir :)
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Serial-связь по ИК на высоких скоростях

Сообщение boez » 17 ноя 2011, 17:12

Ааа, емае, я стормозил - прозевал вот это: "на выход транса вешаем оптопару" и подумал что ты параллельно 2 пути прорабатываешь - трансформаторный и оптический (светодиод-фотодиод), и именно с оптическим у тебя засада с частотой.
boez

Сообщения: 1974
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: Serial-связь по ИК на высоких скоростях

Сообщение Michael_K » 17 ноя 2011, 18:37

А зачем на выходе транса оптопара? Я давно уже перестал понимать, что происходит... Про какие 200кГц все время говорят?
Ребят, вы куда, алё!!! :pardon: :oops:
Аватара пользователя
Michael_K

Сообщения: 6034
Зарегистрирован: 07 окт 2009, 00:29
Откуда: СПб

Re: Serial-связь по ИК на высоких скоростях

Сообщение Dmitry__ » 17 ноя 2011, 18:46

Michael_K писал(а):А зачем на выходе транса оптопара?

А это я вообще боюсь спрашивать :D
может это дешевле чем резистор и 2 диода...
Аватара пользователя
Dmitry__

Сообщения: 6047
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург
