USB программатор для ARM?

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

USB программатор для ARM?

Сообщение graviton9 » 04 окт 2011, 22:06

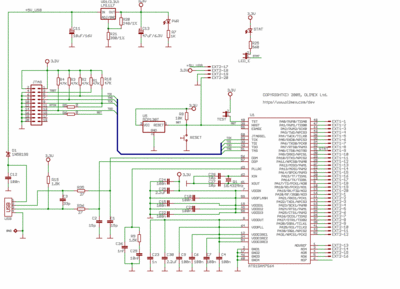

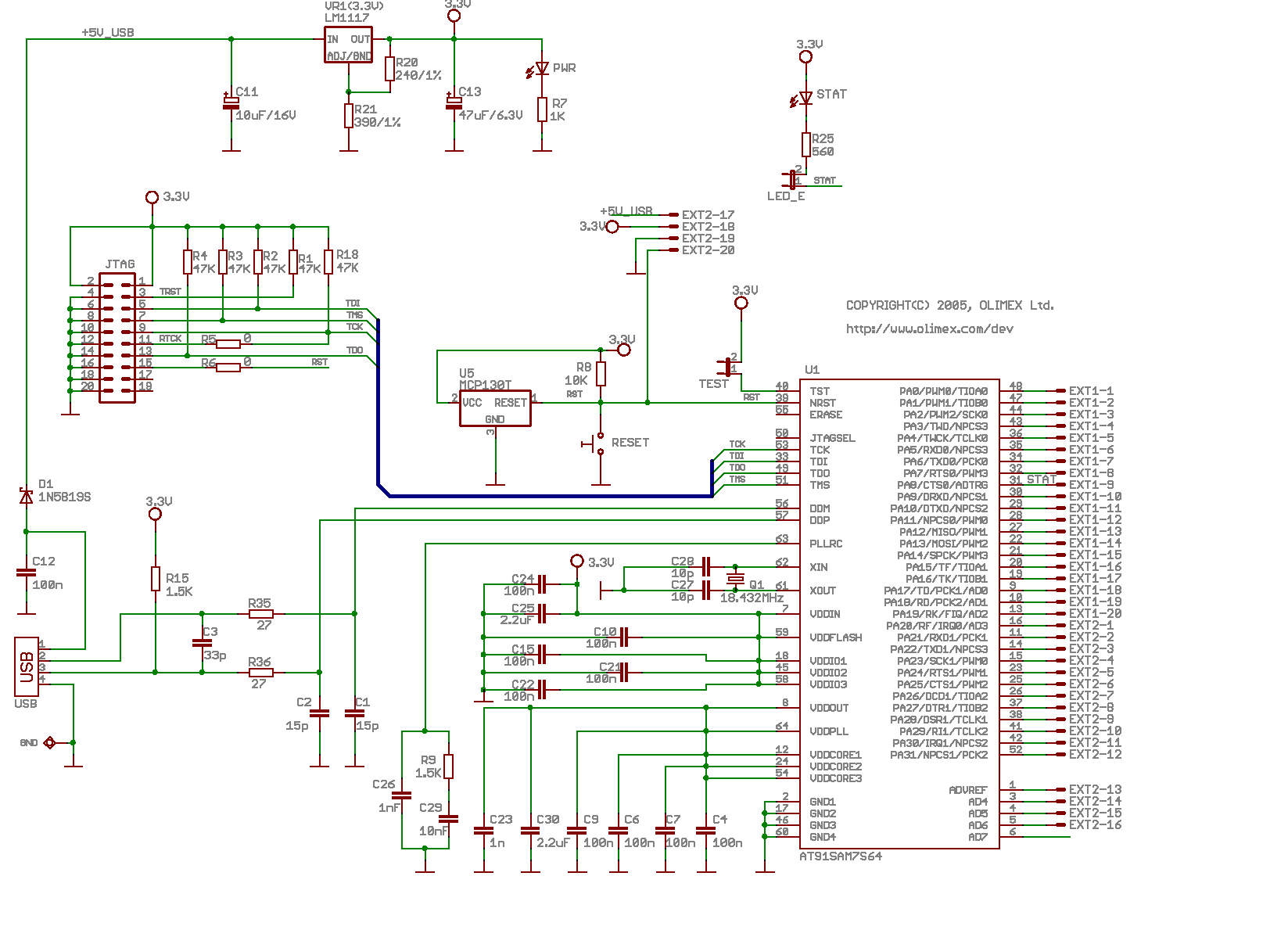

Будет ли работать такая схема в качестве нормального программатора-адаптера если нет то какую простенькую схему посоветуйте arm useb программатора ?
Вложения
JTAG ARM.gif
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: USB программатор для ARM?

Сообщение Angel71 » 05 окт 2011, 01:02

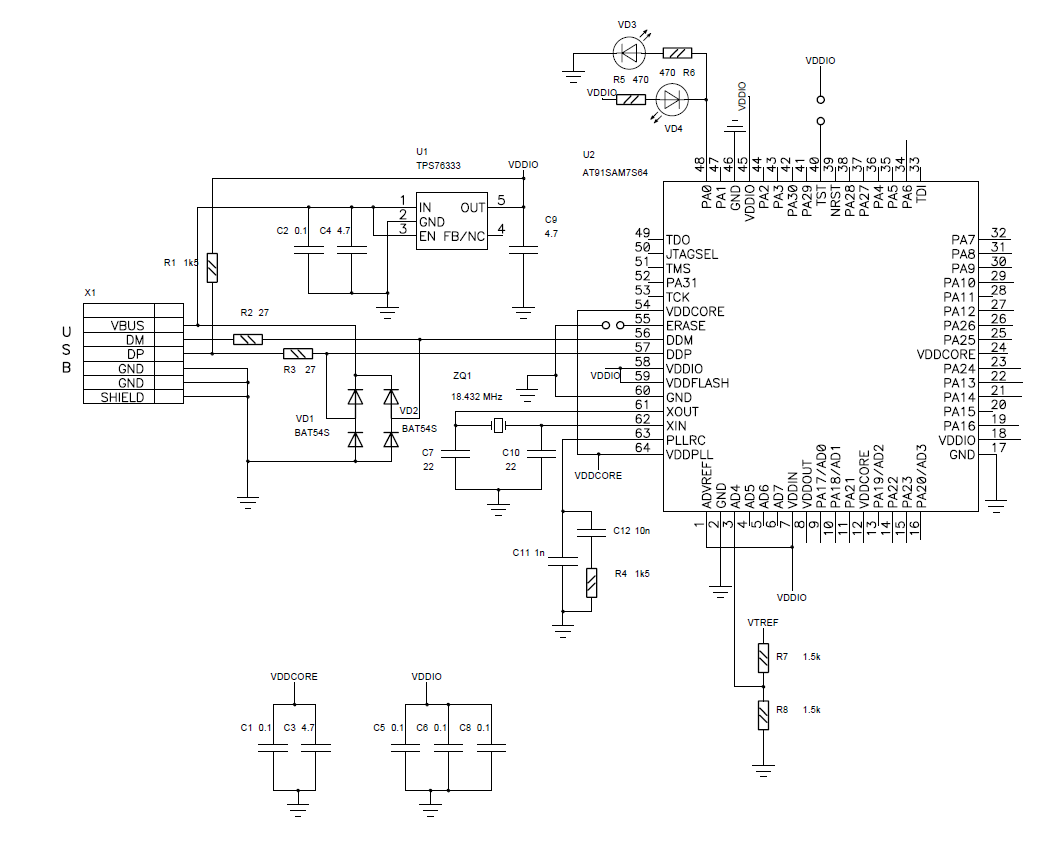

выкидываете джитаг, если не нужен и если не хотите помучаться добавляете штырьки или еще что, чтоб pa0..2 на плюс подключать.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: USB программатор для ARM?

Сообщение graviton9 » 05 окт 2011, 10:35

Angel71 писал(а):

выкидываете джитаг, если не нужен и если не хотите помучаться добавляете штырьки или еще что, чтоб pa0..2 на плюс подключать.

Ну просто АРХИ Спасибо!!! РЕСПЕКТ за схему. Искал очень долго и вот :good: :good: :good: :good:
По поводу j-tag... оно мне не нужо, Usb есть это главное. По Arm-Usb интерфайсу тоже можно прошивать
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: USB программатор для ARM?

Сообщение Angel71 » 05 окт 2011, 13:12

вы главное не забудьте про ножки, отвечающие за восстановление самбы. лезть пинцетом к нужным ножкам, не разведённым на плате это зло.
а схем в интернете хватает. ищите девборды, к ним на сайтах очень часто еще и схему выкладывают.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: USB программатор для ARM?

Сообщение avr123.nm.ru » 05 окт 2011, 13:20

Адаптер USB-UART недорогой для прошивки ARM наверно достаточен.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: USB программатор для ARM?

Сообщение Angel71 » 05 окт 2011, 13:54

кому что удобней. а 6-7 копеечных деталек обвеса для юсб сравнивать с уарт<->юсб переходником в лоб как-то тяжко.
Аватара пользователя
Angel71

Сообщения: 9231
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: USB программатор для ARM?

Сообщение graviton9 » 06 окт 2011, 18:21

Angel71 писал(а):

выкидываете джитаг, если не нужен и если не хотите помучаться добавляете штырьки или еще что, чтоб pa0..2 на плюс подключать.

Извените может за тупой вопрос :pardon: но в вашей схеме микропорцессор принадлежит самому программатору то есть это внутри программаторный микропроцессор/контроллер или все же это тот самый внешний микропроцессор который нужно прошивать. Еще раз извиняюсь если несу чепуху но все же с начинающими такое часто случается. Прошу конкретных ответов а то мозг может взорватся от неразберихи. Спасибо :good: :wink:
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: USB программатор для ARM?

Сообщение findatrack » 10 май 2013, 21:05

Вот такой открытый проект есть: versaloon Поддерживает прошивку/отладку большинства современных армов: от st, nxp, atmel(at91sam3), ti(lm3s). Кроме этого поддерживает кучу чего остального (включая обычный юарт преобразователь). Можно прошивать/отлаживать. Схема не скажу что самая простенькая, но возможности шикарные :good: ! Советую обратить внимание. Стоимость компонентов - 6 баксов. Плюс нужно чем-то прошить внутренний stm32 (например программатором из отладочной платы stm32vldiscovery)
findatrack

Сообщения: 1
Зарегистрирован: 10 май 2013, 20:44
