Задержка на транзисторе

Сообщение seraf » 03 окт 2011, 22:44

Имею проблему с БП, в связи с которой решено делать задержку на подачу 3.3В от БП (http://forum.pccar.ru/showthread.php?t=15830) Люди делают на реле, а я подумал что на транзисторе лучше будет, только ничего не получается..
Использую IRLZ44N, управляю им с помощью сигнала PWR_OK(5V) с БП: подается PWR_OK, от него заряжается конденсатор когда зарядится должен включится мосфет и 3.3 вольта податься на мать. Важно чтобы в момент когда PWR_OK только подался, на матери 3.3В не было, а был ноль, и только спустя некоторое время должно появиться 3.3В. И тут проблема: почему-то не получается полностью закрыть мосфет. Даже если вешаю гейт на землю, все равно на мать подается 1 вольт, из-за этого не стартует. И еще когда он открывается, то с сорса выходит 3.0В..

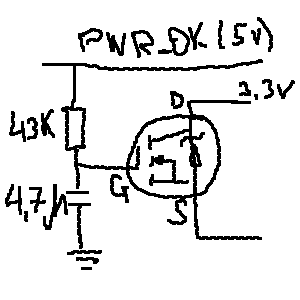

На картинке на drain приходят все провода 3.3В от БП, а с source 3.3В идут к матери.
Может, конечно я какую-то глупость наваял.. Надеюсь на вашу помощь)
Вложения
