распиновка r232<-> uart преобразователя

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

распиновка r232<-> uart преобразователя

Сообщение graviton9 » 18 сен 2011, 21:39

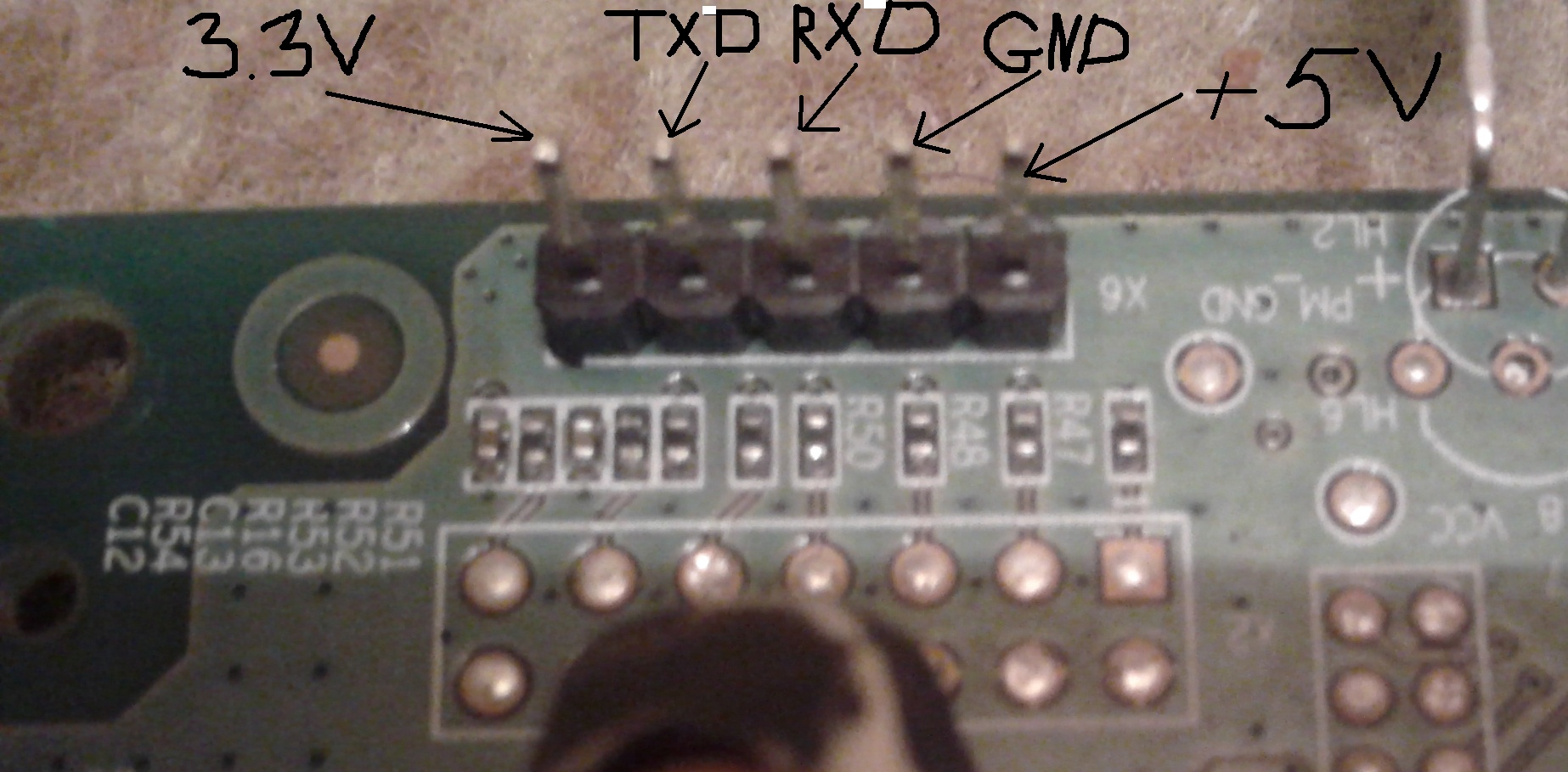

Привет форумчане. Посмотрите пожайлуста в фото правильно ли я делаю распиновку ? а плате ничего не написано. вот добавил уже
Вложения
Последний раз редактировалось graviton9 18 сен 2011, 21:43, всего редактировалось 2 раз(а).
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: распиновка r232<-> uart преобразователя

Сообщение avr123.nm.ru » 18 сен 2011, 21:40

Стандарта нет, надо либо схему либо описание вашей платы. Либо анализировать что там куда идет.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: распиновка r232<-> uart преобразователя

Сообщение RootAdmin » 19 сен 2011, 00:16

Осциллографом мотыкать при загрузке?
Дым, идущий из всех устройств в помещении предвещает появление электрика.
RootAdmin

Сообщения: 1674
Зарегистрирован: 07 авг 2010, 21:29
Откуда: КМВ
прог. языки: C
ФИО: Андрей

Re: распиновка r232<-> uart преобразователя

Сообщение graviton9 » 19 сен 2011, 10:27

RootAdmin писал(а):Осциллографом мотыкать при загрузке?

Очень хорошая идея но оссц у мнея нет :bad:

Добавлено спустя 2 минуты 32 секунды:
avr123.nm.ru писал(а):Стандарта нет, надо либо схему либо описание вашей платы. Либо анализировать что там куда идет.

плата у мнея ADSL Zte router, серия.... кажется что-то типо zvxv10.. конкретно не помню вечером напишу
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: распиновка r232<-> uart преобразователя

Сообщение graviton9 » 19 сен 2011, 22:36

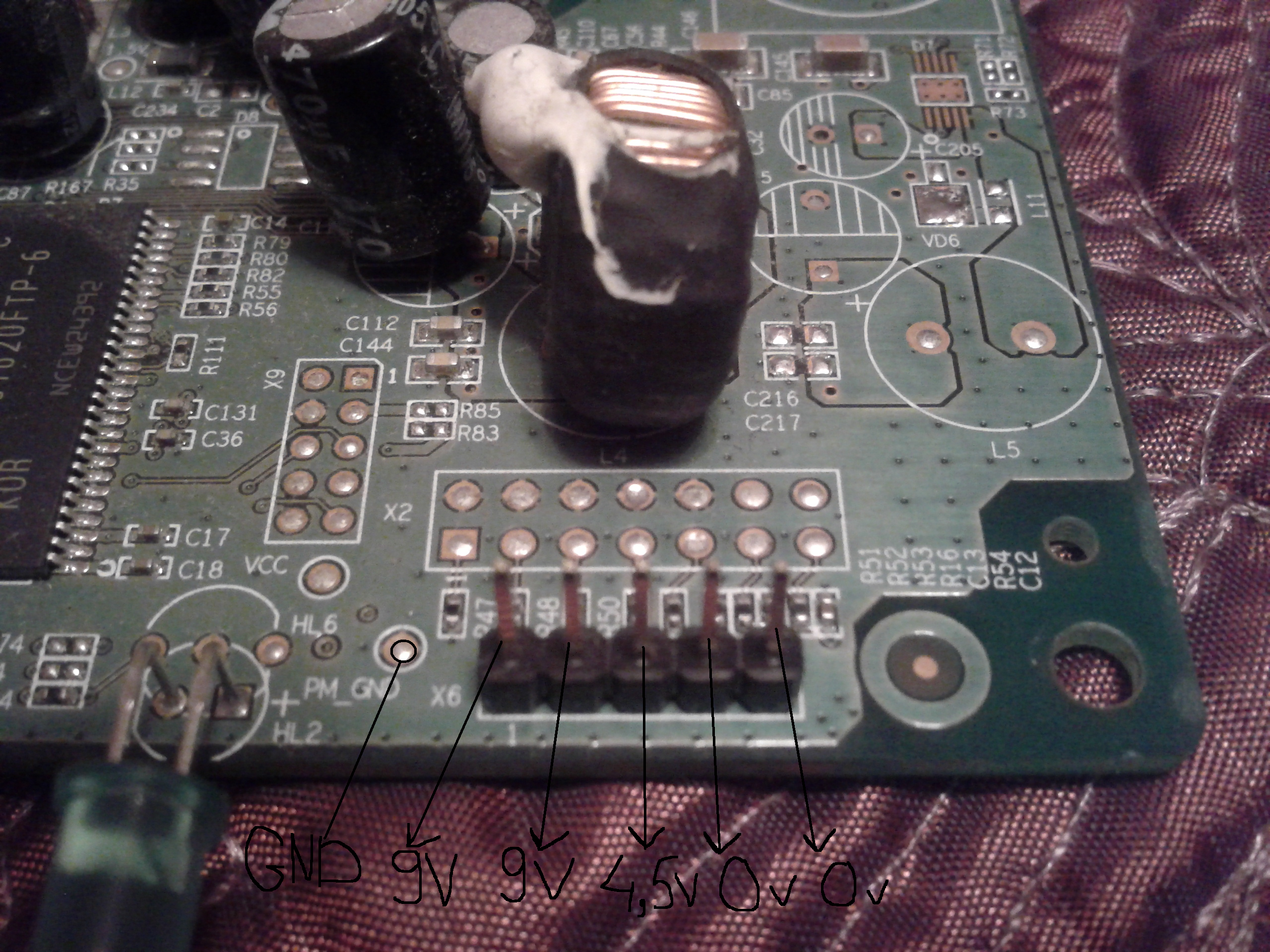

проверил мултиметром поскольку у меня нет осциллографа получилось что показано на фото. Теперь какой пин здесь rxd, какой txd.... ?
Вложения
распиновка 2.png
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: распиновка r232<-> uart преобразователя

Сообщение Myp » 19 сен 2011, 22:59

я так понимаю это роутер какойто?
так ты вот возьми название и поищи в инете распиновку.

9 вольт явно тебе не нужны, а вот остальные могут быть интересны. в принципе вариантов не много, можно наугад потыкать проводом Rx от компа и посмотреть когда в терминал повалится белиберда всякая.
ну а вторую ногу определишь сам ).

как вариант светодиодик потыкать, при загрузки девайса на ноге Rx светодиод будет моргать показывая что девайс активно шлёт в терминал информацию
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 15916
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: распиновка r232<-> uart преобразователя

Сообщение =DeaD= » 19 сен 2011, 23:12

А откуда в целом информация, что это уарт? :oops:
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: распиновка r232<-> uart преобразователя

Сообщение graviton9 » 20 сен 2011, 08:28

=DeaD= писал(а):А откуда в целом информация, что это уарт? :oops:

Ну 100% информации нет естественно :) но похоже на то
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: распиновка r232<-> uart преобразователя

Сообщение =DeaD= » 20 сен 2011, 08:30

А чем похоже? Только тем, что это штыревые контакты и их теоретически хватит на уарт?
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: распиновка r232<-> uart преобразователя

Сообщение graviton9 » 20 сен 2011, 09:19

Myp писал(а):я так понимаю это роутер какойто?
так ты вот возьми название и поищи в инете распиновку.

9 вольт явно тебе не нужны, а вот остальные могут быть интересны. в принципе вариантов не много, можно наугад потыкать проводом Rx от компа и посмотреть когда в терминал повалится белиберда всякая.
ну а вторую ногу определишь сам ).

как вариант светодиодик потыкать, при загрузки девайса на ноге Rx светодиод будет моргать показывая что девайс активно шлёт в терминал информацию

Хорошие советы спасибо, обязательно попробую. Да все всерно это ADSL роутер китайской фирмы ZTE. серия ZTE ZXV10 w300

Добавлено спустя 46 минут 59 секунд:
=DeaD= писал(а):А чем похоже? Только тем, что это штыревые контакты и их теоретически хватит на уарт?

а это мало? :) у d-link тоже 5 штырьков проверено.
Вложения
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: распиновка r232<-> uart преобразователя

Сообщение =DeaD= » 20 сен 2011, 09:58

Вот тут какая-то распиновка ZTE W300 есть, но тут про 4 контакта речь:
http://stream-tst.ru/component/option,c ... 3/id,12662
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: распиновка r232<-> uart преобразователя

Сообщение graviton9 » 20 сен 2011, 11:14

=DeaD= писал(а):Вот тут какая-то распиновка ZTE W300 есть, но тут про 4 контакта речь:
http://stream-tst.ru/component/option,c ... 3/id,12662

спасибо это уже хоть что-то :good:

Добавлено спустя 1 час 10 минут 51 секунду:
Myp писал(а):я так понимаю это роутер какойто?
так ты вот возьми название и поищи в инете распиновку.

9 вольт явно тебе не нужны, а вот остальные могут быть интересны. в принципе вариантов не много, можно наугад потыкать проводом Rx от компа и посмотреть когда в терминал повалится белиберда всякая.
ну а вторую ногу определишь сам ).

как вариант светодиодик потыкать, при загрузки девайса на ноге Rx светодиод будет моргать показывая что девайс активно шлёт в терминал информацию

Rx или Tx ? На сколько я знаю Rx входящий, a Tx исходящий сигнал. То есть если девайс шлет что-то то надо проверять Tx не так ли ?
graviton9

Сообщения: 58
Зарегистрирован: 11 сен 2011, 10:39

Re: распиновка r232<-> uart преобразователя

Сообщение Myp » 21 сен 2011, 15:01

ну да, опшипся.
