помогите опознать микросхему

Резисторы, транзисторы, конденсаторы, микросборки, чип компоненты ...
Вопросы согласования управляющих модулей с периферией.

помогите опознать микросхему

Сообщение space » 13 июн 2011, 23:49

вообщем сгорела в авто регистраторе микруха. 6 выводов. названия не видать(( потрескалась вся. Из за её неисправности мягко говоря, камеру не могу настроить, от литиевого аккумулятора не работает, соответственно и не заряжается от прикуривателя.

спалил по собственной не внимательности. полярность на прикуриватели перепутал. тогда слетела питающая часть, которая в прикуриватель вставляется(там всё сделал, использованные детали оказались знакомы. вообщем dc-dc mc34063 оказалась микросхема там, перепоял работает) и микросхемка в камере.

Вообщем может стабилизатор какой, если кому знакома вдруг окажется, то скажите

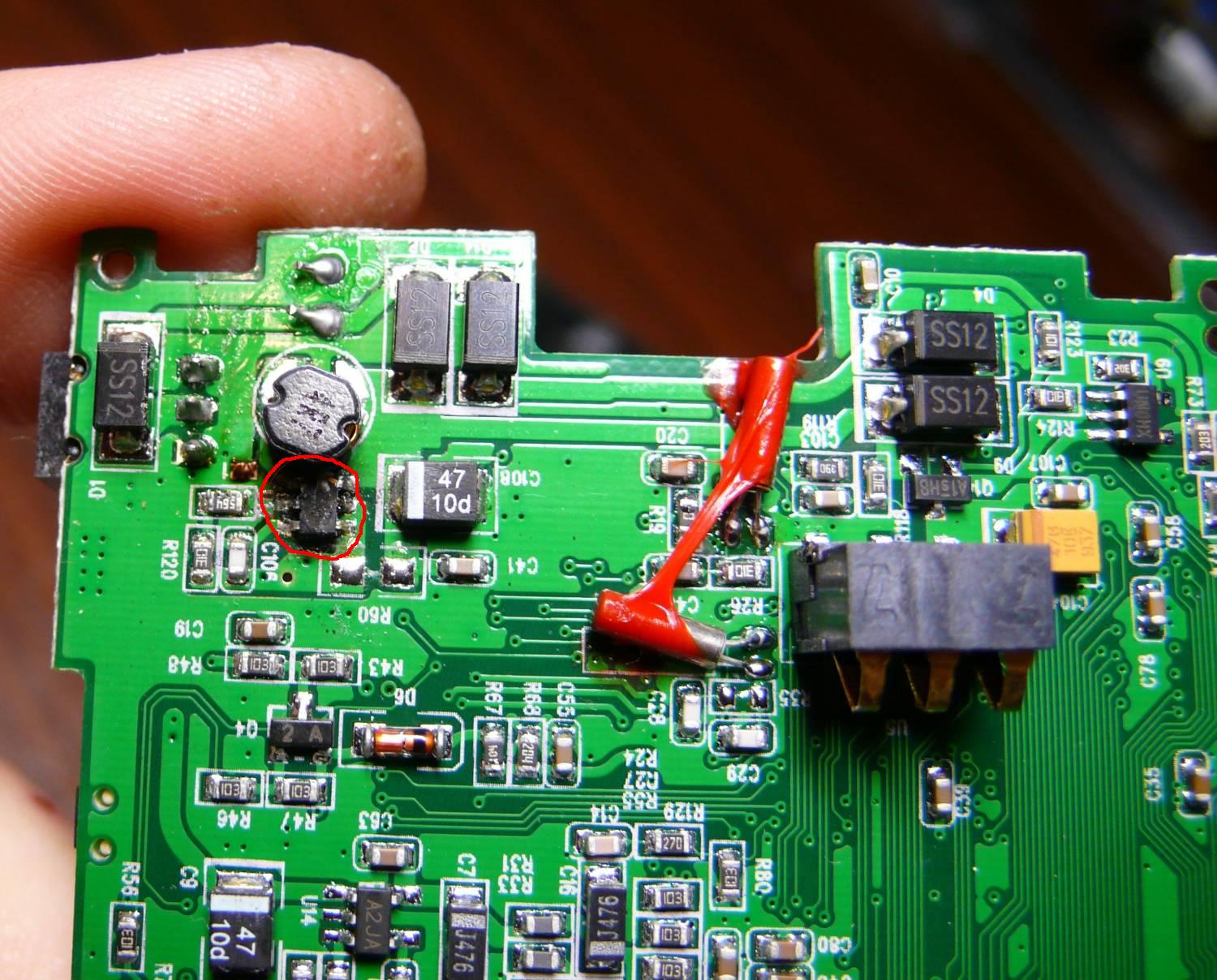

Микруху красным выделил, все дорожки видно, так что можно приблизить хоть в притык
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: помогите опознать микросхему

Сообщение avr123.nm.ru » 14 июн 2011, 00:02

Наверно TPS от www.ti.com

Она понижает 12 вольт сети авто в 5 ? В принципе можно пока и выносной 78-5 при-колхозить.

Если она просто сгорела, то наверно слаба и новая опять сгорит.

На вход питания хорошо бы защитный TVS поставить 1.5КЕ несимметричный на 24-27 вольт ( если этам микруха столько переваривает ).
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: помогите опознать микросхему

Сообщение space » 14 июн 2011, 00:11

сгорела из-за того что полярность перепутал :(

С цифрами напиши название микрухи. погляжу.
TPS...
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: помогите опознать микросхему

Сообщение avr123.nm.ru » 14 июн 2011, 00:17

Я думал слева вверху это диод против переполюсовки - нет ? Тогда сами добавьте на плату в разрыв дороги.

На Ти их масса ! Смотрите "степ даун" или buck если с 12 вольт вниз.

http://focus.ti.com/paramsearch/docs/pa ... STRY_PGE_T

чето нет такого корпуса. Ти купили и http://www.national.com/

есть похожие корпуса но напруга до 10 вольт - http://www.national.com/cat/index.cgi?i ... 00//SOT-23

Тогда maxim-ic посмотрите.
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: помогите опознать микросхему

Сообщение space » 14 июн 2011, 00:32

забыл блин. На камеру от прикуриваеля уже идёт 5 вольт. забыл как называется ... пусть будет штекер) который вставляется в прикуриватель, в нём кроме предохранителя и светодиода стоит Step-down MC34063.
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич

Re: помогите опознать микросхему

Сообщение avr123.nm.ru » 14 июн 2011, 00:34

Наверно он 3.3 вольта делает ? Можно просто линейный поставить 1117-33
Читайте !
Аватара пользователя
avr123.nm.ru
отсылающий читать курс

Сообщения: 14200
Зарегистрирован: 06 ноя 2005, 04:18
Откуда: Москва
Предупреждения: -8

Re: помогите опознать микросхему

Сообщение space » 14 июн 2011, 01:23

скорей всего. так как аккум который в нём должен стоять на 3.7 вольта

отметил + красным. - синим

Добавлено спустя 7 минут 20 секунд:
1117-33 не пойдёт, на ней всего 4 вывода, а на сгоревшей микрухе 6

Добавлено спустя 14 минут 48 секунд:
есть подозрения что стояла на микросхема Step-up, так подаю на схему 3,7 вольта. работать не хочет, подаю 5 вольт всё нормально.

начал искать, схожа микросхема MAX5025. но по выводам не сходится, у той что была на плате(сгоревшая) вывод 2 GND, между 1 и 6 выводами дроссель

Добавлено спустя 13 минут 36 секунд:
Ну вроде нашёл MAX1896, надеюсь это она, по крайней мере похожа по подключению
Вложения
Аватара пользователя
space

Сообщения: 548
Зарегистрирован: 17 июн 2007, 23:44
Откуда: Тула
прог. языки: Bascom AVR Basic, CodeVisionAVR
ФИО: Замотаев Кирилл Игоревич
