моторчик

Сообщение _TORT_ » 08 июн 2011, 19:41

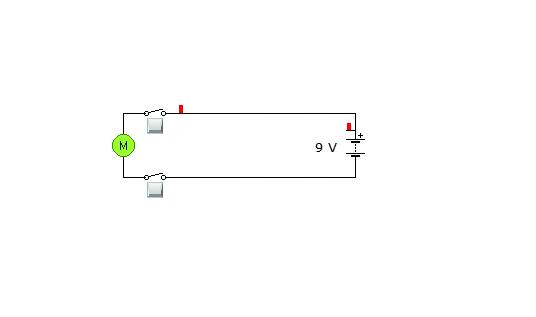

что нужно добавить в эту схему чтобы при нажатии на 1 кнопку моторчик крутился в одну сторону , а при нажатии на 2 в противоположную.
Вложения
Аватара пользователя
_TORT_

Сообщения: 10
Зарегистрирован: 14 мар 2011, 16:18

Re: моторчик

Сообщение Vooon » 08 июн 2011, 19:58

Для этого нужны либо спаренные кнопки, либо две батарейки.
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков

Re: моторчик

Сообщение =DeaD= » 08 июн 2011, 20:08

А при нажатии на обе сразу? :)
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24053
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: Pascal / C++ / PHP / 1C
ФИО: Антон Ботов

Re: моторчик

Сообщение _TORT_ » 08 июн 2011, 20:15

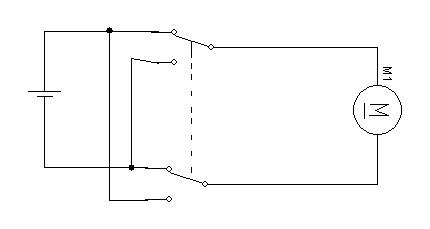

а если вот так подключить двойной тумблер
Вложения
Аватара пользователя
_TORT_

Сообщения: 10
Зарегистрирован: 14 мар 2011, 16:18

Re: моторчик

Сообщение Vooon » 08 июн 2011, 23:03

Я встречал тумблеры без фиксации. По умолчанию стоит в центре, все разомкнуто.
Далее все по твоей схеме.

Добавлено спустя 49 секунд:
=DeaD=@ будет пшшшшшшш :)
Linux user | Firefox user
Аватара пользователя
Vooon
Site Admin

Сообщения: 3326
Зарегистрирован: 09 фев 2006, 15:36
Откуда: Москва
Skype: vooon341
прог. языки: Python, C, Bash, JavaScript, C++, PHP
ФИО: Владимир Ермаков
