GSM розетка

Умный дом ( Smart Home ) своими руками.

GSM розетка

Сообщение Scorpio » 01 июл 2016, 18:30

Теща дала задание дистанционно управлять электрорадиаторами на даче, ну чтобы зимой приезжать в уже теплый домик. И-нета нету - просится вроде GSM-розетка. Можно было бы своять самому, но лень и долго. Розеток на рынке имеется некоторое разнообразие, но смущают 3 вещи:
1. рабочая температура таких устройств в основном от 0 и выше. В дачном домике, зимой, вполне м.б. приличный минус.
2. нужны 2 независимых канала на 2 калорифера по 1.5 квт. при этом хотелось бы управлять ими одной смс с одной симкой.
3. все GSM розетки выполнены в виде переходника с вилкой. печки потолочные и подключены кабелями к автоматам на щитке в подвале. Врезать в кабель розетку + GSM переходник + вилку, как то не эстетично.

Какие будут рекомендации? А может вообще кто-нибудь в Питере возьмется сделать на заказ?
Аватара пользователя
Scorpio

Сообщения: 1696
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: GSM розетка

Сообщение ALS » 02 июл 2016, 03:31

1. Если надо - грейте локально сам GSM-модуль. Что-то типа термостата.
2. СМС типа "++" - оба включить, "--" - оба выключить и т.д.
3. Можно вставить в корпус на DIN-рейку.
Аватара пользователя
ALS

Сообщения: 691
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: GSM розетка

Сообщение Сергей » 02 июл 2016, 17:39

Разрабатываем электронику на заказ, находимся в Санкт-Петербурге. Можете прислать технические требования мне на почту kashlikov@biovoid.ru
Сергей

Сообщения: 3744
Зарегистрирован: 29 дек 2004, 23:15
Откуда: Санкт-Петербург
прог. языки: C, C++, C#, Asm
ФИО: Кашликов Сергей

Re: GSM розетка

Сообщение Scorpio » 02 июл 2016, 17:43

1.Наверное подберу резистор на 220, который будет слегка нагреваться, без регулятора.
2.Формат сообщения не столь важен. Имеющиеся на рынку розетки одноканальные, т.е с одним силовым реле.
3.На DIN целесообразно цеплять в щитке, но он в подвале, где еще холоднее и плохой сигнал.
Думаю взять модель по ссылке в первом сообщении и слегка переделать. Печки будут включаться одновременно, но это пойдет.

Сергей, спасибо. Но сомневаюсь, что такого рода единичное изделие будет рентабельно для вас или подходящее по цене для меня. Я имел в виду, что кто-то уже клепал для себя и может легко повторить.
Последний раз редактировалось Scorpio 02 июл 2016, 17:47, всего редактировалось 1 раз.
Аватара пользователя
Scorpio

Сообщения: 1696
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: GSM розетка

Сообщение Zusul86 » 02 июл 2016, 17:46

Ну так смотрите не розетки, а реле. А что бы расположить в том же щитке в выносной антенной.
Типа http://ru.aliexpress.com/item/Free-ship ... Title=true
Zusul86

Сообщения: 775
Зарегистрирован: 10 авг 2014, 15:02
Откуда: Саров

Re: GSM розетка

Сообщение Scorpio » 02 июл 2016, 17:50

Да, наверное это тоже вариант.
Аватара пользователя
Scorpio

Сообщения: 1696
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: GSM розетка

Сообщение elmot » 05 июл 2016, 13:58

Scorpio писал(а):1.Наверное подберу резистор на 220, который будет слегка нагреваться, без регулятора.

Есть способ лучше
http://www.ebeco.com/frost-protection-pipes/f-10
Аватара пользователя
elmot

Сообщения: 5675
Зарегистрирован: 10 ноя 2011, 12:02
Откуда: Turku, Finland
Skype: elmot73
прог. языки: Java и все-все=все
ФИО: Илья

Re: GSM розетка

Сообщение Scorpio » 05 июл 2016, 20:31

до чего дошел прогресс...
Аватара пользователя
Scorpio

Сообщения: 1696
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: GSM розетка

Сообщение yak-40 » 06 июл 2016, 14:31

Я вопрос обогрева блока решил следующим образом, поместил GSM-модуль вместе с блоком питания в один корпус и запаковал его в пенопласт. Слегка греющегося блока питания вполне достаточно для поддержания температуры в этом "термосе" даже при температуре ниже -20 С. Проверено! Работает много лет.
- Этот человек - не человек! это робот!
- Как? уже делают?!
- Делают!!!
Аватара пользователя
yak-40

Сообщения: 3021
Зарегистрирован: 23 окт 2007, 22:03
Откуда: Москва
прог. языки: С
ФИО: Евгений Яковец

Re: GSM розетка

Сообщение Scorpio » 06 июл 2016, 21:48

ага. спасибо. это разумно.
Аватара пользователя
Scorpio

Сообщения: 1696
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: GSM розетка

Сообщение Scorpio » 28 сен 2016, 16:31

Остановился на варианте SimPal-T3. Управляет 2-мя реле на 16А.

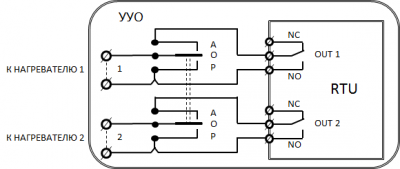

Добавил внешний тумблер

Тумблер можно было и не ставить, т.к. релюхи оказались 2х позиционные (сохраняют свое положение при потере питания)

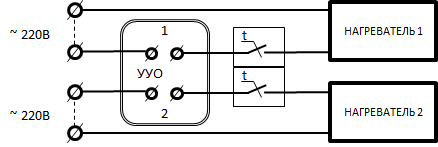

Реле подключены последовательно со штатными термостатами для безопасности.

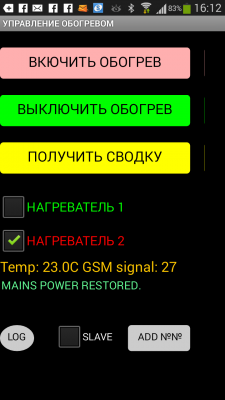

Забацал простенькое приложение на смартфон, чтобы теща не ошиблась при наборе СМСок. Также все диагоги с RTU записываются в лог.
Приложение "Обогрев дачи"

Плату поместил во влагозащищенный корпус, добавил мешочек селикагеля.
Устройство питается от трансформатора 220/12В, которые по моим понятиям горят значительно реже, чем ИБП. Батарейки тоже нет (что хорошо в условиях минусовых температур).Пара конденсаторов позволяет послать оповещение о потере питания.
Аватара пользователя
Scorpio

Сообщения: 1696
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: GSM розетка

Сообщение Angel71 » 29 сен 2016, 04:59

Scorpio, для больших токов лучше ставить последовательно два реле. залипание двух сразу менее вероятно. залипают даже очень качественные реле в фирменных немецких промконтроллерах, особенно когда с обвесом реле косячат. резисторами греть вполне нормально, хотя включение подогрева можно и на мк или аналогом на рассыпухе сделать. вроде уже сделали платку, но на всякий вот такие лоты гляньте, может когда сгодится.
https://www.aliexpress.com/item/free-shipping-1PCS-W1209-DC-12V-heat-cool-temp-thermostat-temperature-control-switch-temperature-controller/32732367006.html (именно тут в лоте не видно, а в других видно, что стоит 8я stm-ка), https://www.aliexpress.com/item/M590E-GSM-GPRS-module-900m-1800m-sms-The-message-Diy-kits-M590-GSM-GPRS-900m-1800m/32608618015.html
если позволяет место в корпусе и больший вес не проблема, таки да, простой трансформатор лучше для долгоиграющей бюджетной железки - качественные долгоиграющие импульсные тоже иногда горят, да и стоить могут поболее.
Аватара пользователя
Angel71

Сообщения: 9726
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: GSM розетка

Сообщение Scorpio » 29 сен 2016, 13:16

Последовательно конечно надежнее. Но, залипания скорее характерны для постоянного тока и индуктивных нагрузок, когда контакт постепенно приплавляется возникающей при отключении дугой. Печки у меня по 1.3 кВт, т.е. релюхи с двойным запасом.
Аватара пользователя
Scorpio

Сообщения: 1696
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: GSM розетка

Сообщение Angel71 » 29 сен 2016, 15:50

смотря какое качество реле.
Аватара пользователя
Angel71

Сообщения: 9726
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1
