Re: Опенсорс для умного дома

Сообщение setar » 04 фев 2015, 01:07

=DeaD= писал(а):3. Программируемая логика взаимосвязей GPIO - может быть удобно реализовывать на нормальной Open-WRT, как опция - может быть собственный удобный визуальный онлайн-сервис для создания "прошивки автономной работы", которую потом грузить в контроллер.

не, не
логика меняется по нескольку раз на дню, по профилям.
хозяин дома / никого нет дома / ночной режим / экономия энергии и т.д.
профиль должен оперативно меняться главным сервером-дирижером, и логика профиля должна сохраняться в случае отвала этого главного сервера.
грубо говоря когда дома никого нет, то реле поддержания темпаратуры горячего пола в ванной срабатывает на других значениях датчика температуры. В то же время головной сервер может получить от хозяина смс типа "еду домой, замерз, готовь горячую ванну" и поменяет профиль контролера ответственного за санузел.
4. Стандартную шину 1-Wire вывести справа от модуля.

да тогда уж сквозную на разъёмах как изначально говорили прямой состыковки
1. Блок реле механика - не понял, что это? Просто переключающие реле?

да, иногда реле нужны в шитке распределительном, например управление светом или вытяжкой
2. Блок ключей силовых - на какие напряжения и токи?

идеально от 5V до 220V и токи до 5А (автоматы в квартирах часто 15А на линию), но если подключать что то сильно силовое то и запараллелить можно.
не знаю бывают ли такие, у коллег ab-log.ru симисторами только 220V коммутируется, не ниже
3. Диммеры не нужны?

вопрос для обсуждения, вроде нужны но спектр управляемых устройств разный и не очень широкий.
причем тип управления отличается, по крайней мере PWM, аналоговый уровень (его можно конечно получить сглаживанием PWM, но лучше DAC ), для управления моторами асинхронными вообще специальной формы сигнал делают.
Вот и Дима выше написал про управление светодиодными лампами.
Вобщем это обсуждать нужно.
4. Агрегатор нестандартных датчиков - не совсем ясно, всё равно как-то входы будут ограничены по возможностям.

я для мониторинга одного помещения планировал сгруппированные блоки датчиков : температура, влажность, дым(может углекислота), движение, освещение. Эти группы вероятнее всего будут располагаться вне комутационного щитка (видимо на шине 1-wire)
в дополнение к этому распределенные по нужным местам датчики протечек.
Аватара пользователя
setar
Site Admin

Сообщения: 9880
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Железо для умного дома

Сообщение Angel71 » 04 фев 2015, 01:42

=DeaD= писал(а):У меня тут такие мысли про головной модуль:
1. Головной модуль должен иметь интерфейс Ethernet, может быть WiFi (тут может быть хорошо вкрутить уже освоенный TP-Link MR3020);

mr3020 более популярен, но есть ли в нем смысл?
http://wiki.openwrt.org/ru/toh/tp-link/tl-mr3020
http://wiki.openwrt.org/toh/hilink/hlk-rm04 (сам модуль, плата расирения, набор)
+можно поискать, может уже что поновей и поинтересней появилось. хотя если уже и тратить больше 15-20$, то как по мне лучше брать не роутер, а уже плату миникомпа - более шустрый проц, больше памяти, всякие гпио и прочее.
п.с. на правах шутки (непонятно, как у него с юсб host/otg на этом ведроиде) http://www.pandawill.com/chuwi-v17hd-3g-tablet-pc-intel-z2520-70-inch-android-42-ips-screen-8gb-white-p92307.html. хотя есть на винде, да и некоторые линукс ставят. при желании можно рискнуть и прикупить подобный.
Аватара пользователя
Angel71

Сообщения: 9754
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

Re: Железо для умного дома

Сообщение Duhas » 04 фев 2015, 08:51

например у меня все будет сидеть на RS485.. что было бы интересно мне - шлюз для свзяи верхнего уровня с нижним, аля роутер или что-то такое. по сути связь для интерфейсов типа эзернета с RS485 и другими
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6346
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: Железо для умного дома

Сообщение Виктор Казаринов » 04 фев 2015, 09:31

На DIN рейку я купил в соседнем магазине пластиковый корпус, в который влезла обычная Ардуино Уно, а под ней еще платку самодельную удалось разместить. И разъемы внизу и вверху модуля.
Устанавливать разъемы по бокам модуля я бы не советовал, т.к. потом трудно будет заменять отдельно какой-то модуль. И вообще так не принято насколько мне известно.
По реле. Несмотря на то, что коммутируемые токи невелики иногда, я ставлю на 12в автомобильное реле на 30а, а на 220в на 16а. Запас в этом деле еще никогда не мешал.
По процессору - пока не могу что-либо посоветовать, т.к. сам нахожусь в раздумьях. С одной стороны проще взять готовый мощный комп, с другой - взять что-то микроконтроллерное готовое или самодельное, с третьей - сделать собственный компьютер на ПЛИС например, от фирмы Altera. Последнее решение хоть и не самое дешевое, но позволяет сделать процессор с собственной системой команд. Кроме того, такой процессор работает синхронно с периферией, а это очень важно. Товарищам удалось и Линукс на ней запустить.http://marsohod.org/index.php/projects/marsohod2/amber-arm-soc а на http://shop.easyelectronics.ru/index.php?productID=162 можно делать специализированные контроллеры.
4-х проводный 1-Wire поддерживаю.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1224
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: Опенсорс для умного дома

Сообщение =DeaD= » 04 фев 2015, 11:04

setar писал(а):
=DeaD= писал(а):3. Программируемая логика взаимосвязей GPIO - может быть удобно реализовывать на нормальной Open-WRT, как опция - может быть собственный удобный визуальный онлайн-сервис для создания "прошивки автономной работы", которую потом грузить в контроллер.

не, не
логика меняется по нескольку раз на дню, по профилям.
хозяин дома / никого нет дома / ночной режим / экономия энергии и т.д.
профиль должен оперативно меняться главным сервером-дирижером, и логика профиля должна сохраняться в случае отвала этого главного сервера.
грубо говоря когда дома никого нет, то реле поддержания темпаратуры горячего пола в ванной срабатывает на других значениях датчика температуры. В то же время головной сервер может получить от хозяина смс типа "еду домой, замерз, готовь горячую ванну" и поменяет профиль контролера ответственного за санузел.

Я имел в виду прошивку, которая, например, определяет, что свет в коридоре управляется 2 проходными выключателями, №5 и №8. Профили автономной работы должны быть все заложены изначально в эту прошивку, либо управляться вообще с контроллера 1 уровня (ПК или аналог). Не будет же хозяин через SMS-ки загружать новый профиль в систему.

setar писал(а):
4. Стандартную шину 1-Wire вывести справа от модуля.

да тогда уж сквозную на разъёмах как изначально говорили прямой состыковки

Именно так, сквозную на разъемах, просто на головном модуле такой разъем можно сделать только с одной стороны, а можно и с обоих.

setar писал(а):
1. Блок реле механика - не понял, что это? Просто переключающие реле?

да, иногда реле нужны в шитке распределительном, например управление светом или вытяжкой

Тут всё понятно, принято.

setar писал(а):
2. Блок ключей силовых - на какие напряжения и токи?

идеально от 5V до 220V и токи до 5А (автоматы в квартирах часто 15А на линию), но если подключать что то сильно силовое то и запараллелить можно.
не знаю бывают ли такие, у коллег ab-log.ru симисторами только 220V коммутируется, не ниже

Силовые ключи на постоянный ток и на переменный принципиально отличаются, на 220V надо симисторы, на постоянку нужны мосфеты.
То и другое, как я понимаю, может управлять диммированием соответсвенно постоянного или переменного тока.

setar писал(а):
3. Диммеры не нужны?

вопрос для обсуждения, вроде нужны но спектр управляемых устройств разный и не очень широкий.
причем тип управления отличается, по крайней мере PWM, аналоговый уровень (его можно конечно получить сглаживанием PWM, но лучше DAC ), для управления моторами асинхронными вообще специальной формы сигнал делают.
Вот и Дима выше написал про управление светодиодными лампами.
Вобщем это обсуждать нужно.

Скорее тут надо изначально делать простое диммирование для освещения (220v и 12-24v), а потом уже смотреть на всякие сложности, типа управления моторами.

setar писал(а):
4. Агрегатор нестандартных датчиков - не совсем ясно, всё равно как-то входы будут ограничены по возможностям.

я для мониторинга одного помещения планировал сгруппированные блоки датчиков : температура, влажность, дым(может углекислота), движение, освещение. Эти группы вероятнее всего будут располагаться вне комутационного щитка (видимо на шине 1-wire)
в дополнение к этому распределенные по нужным местам датчики протечек.

Это понятно, чтобы пучки провода не тащить лишний раз. Провод тоже денег стоит.

Возможно модули стоит изготавливать так, чтобы их можно было вставить в DIN-корпус и в какой-нибудь более простой плоский корпус, это бы расширило круг применения. На каждое помещение ставить блок - там DIN-корпус нафиг не нужен.

Добавлено спустя 17 минут 56 секунд:
Re: Железо для умного дома

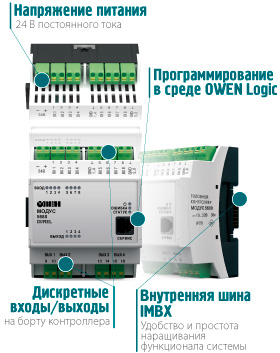

Виктор Казаринов писал(а): Устанавливать разъемы по бокам модуля я бы не советовал, т.к. потом трудно будет заменять отдельно какой-то модуль. И вообще так не принято насколько мне известно.

Вполне принято:
Вложения
Проект [[Open Robotics]] - Универсальные модули для построения роботов
Аватара пользователя
=DeaD=

Сообщения: 24169
Зарегистрирован: 06 окт 2004, 18:01
Откуда: Ебург
прог. языки: C++ / PHP / 1C
ФИО: Антон Ботов

Re: Опенсорс для умного дома

Сообщение Виктор Казаринов » 04 фев 2015, 12:02

2=DeaD=: то что так делают, особенно самодельщики разные, я не сомневался. А то, что это в чем-то удобно, а в чем-то нет, я и писал. Проблема еще и в том, что модули на рейке сидят не неподвижно, а могут немного ходить влево-вправо. Прижимими всякими не всегда удается это устранить. Короче, вы делайте как хотите, а я для себя такой вариант пока не приемлю.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1224
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич
