1-wire двухканальное реле на базе DS2406

Умный дом ( Smart Home ) своими руками.

1-wire двухканальное реле на базе DS2406

Сообщение setar » 01 фев 2015, 02:38

Немного экспериментирую, буду периодически выкладывать лог.

В данный момент работаю над выбором схемы разводки 1-wire сети в 3x комнатной квартире, выбираю между одной единой линией которая будет проходить по всему помещению и сегментами сети в каждой комнате.
Для минимизации проводов до датчиков и исполнителей планирую два кольца по периметру - на потолке (в потолочном коробе-плинтусе) и на полу в плинтусе.

эксперимент первый - минималистический, без дополнительного обвеса.

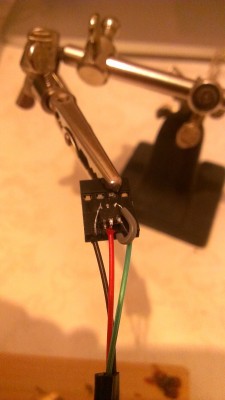

DS2406 (двухканальный 1w ввод-вывод), +5V , GND, DATA
2015-01-27 00.07.34.jpg


подцеплено к USB мастеру DS2490, управляется owserver -> owhttpd


реле - классическое двухканальное под управление arduino
http://aliexpress.com/item/10PCS-LOT-NE ... 04949.html

Добавлено спустя 34 минуты 5 секунд:
кстати у коллег есть референсные схемы аналогичных решений :
http://www.benuks.ru/walpers/sh_io_1.jpg
http://www.elin.ru/files/pdf/1-Wire/ml07p.pdf

в обоих случаях добавлена обвязка защиты и встроенный источник напряжения 5V
(вероятно на длинных линиях так и придется делать - слишком велико падение напряжения)
Аватара пользователя
setar
Site Admin

Сообщения: 9787
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: 1-wire двухканальное реле на базе DS2406

Сообщение Виктор Казаринов » 01 фев 2015, 19:59

Как бы кроме повышения питающего напряжения в линии до 12 в не пришлось брать китайские маленькие источники питания с развязкой и сигнальные и земляные линии оптически развязывать. Вешать несколько устройств параллельно на 1-Wire - эконом вариант, но конечно, надежнее вешать на каждую такую линию понемногу устройств а независимые сегменты такой линии через какое-нибудь устройство объединять. А то элементарное короткое замыкание приведет к полной неработоспособности всего оборудования.
У меня дома 3-фазное электричество. По нескольку помещений висят на каждой фазе. Мне, например, еще по этой причине нельзя одной линией обмотать весь дом.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1223
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: 1-wire двухканальное реле на базе DS2406

Сообщение setar » 01 фев 2015, 20:43

это реле с опторазвязкой
Аватара пользователя
setar
Site Admin

Сообщения: 9787
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
