Умная система отопления

Умный дом ( Smart Home ) своими руками.

Умная система отопления

Сообщение TedBeer » 07 янв 2015, 18:22


Недавно поставил у себя дома относительно недорогую умную систему отопления eQ-3 MAX!
Радиоуправляемые клапана стоят на батареях на всех этажах дома. Отдельный кубик подключен проводом в локальную сеть и через браузер можно рулить всеми параметрами и расписаниями независимо в каждом клапане или объединять их в группы( детская комната, ванная, кухня и т.д.) В каждом девайсе находится передатчик/приемник на 868 Мгц. Это то, что вы получаете, что называется "прямо из коробки".
В этой системе отсутствует возможность умного управления котлом. Если кому-то нужно включать котел, то понадобятся дополнительные пляски с бубном (дам ссылку ниже).
У меня в доме отопление в доме центральное. Счетчик учитывает потребляемое тепло. Так что меня данная система полностью устраивает. Сразу после смены тупых клапанов на умные общая комфортность в доме повысилась. Самый большой плюс - это независимые зоны.

Как было раньше:
- Один центральный клапан, который перекрывает поток в системе отопления во всем доме.
- В спальню никто не заходит весь день, а батарея топит. Если выставить температуру пониже, то некомфортно вставать и ложиться.
- Гостевая комната используется один час ранним утром. Значит по приходу надо было включить отопление, а к тому моменту как всё прогреется, уже пора выключать и уходить. Определенную температуру надо поддерживать, чтобы на стенах не выпадала роса (помещение чердачное).
- В гостинной есть камин. Когда он горит, то внизу становится очень тепло и терморегулятор выключает центральный клапан, а значит и отопление во всем доме. Обычно это происходит вечером, а значит здравствуй холодная спальня, холодная ванная, холодная детская.

Как стало сейчас:
Независимое расписание для всех зон( гостевая, кухня, ванная комната, спальня, детская, гостинная) в соответствии с тем, когда обычно там кто-нибудь есть более менее постоянно.
Спальня греется только утром, во время подъема и вечером, когда ложимся спать. В остальное время дежурная температура.
Ванная комната(совмещенный санузел) греется днем - руки помыть, в туалет сходить, осушить после душа. Чуть сильнее утром и вечером, слабее ночью.
Ну и так далее. При этом в любом месте можно вручную "перебить" текущее расписание и выставить нужную температуру. Расписание при этом продолжает "тикать" и включится снова при очередной смене интервала в расписании. Все зоны теперь независимы от гостиной. Если камин топился, то спальня, детская, ванная все равно будут теплыми.
Можно всей системе сказать, что "поехал в отпуск". Тогда будет поддерживаться заданная дежурная температура, а в указанный день-время включится нормальное расписание.

Расскажу про основные компоненты.

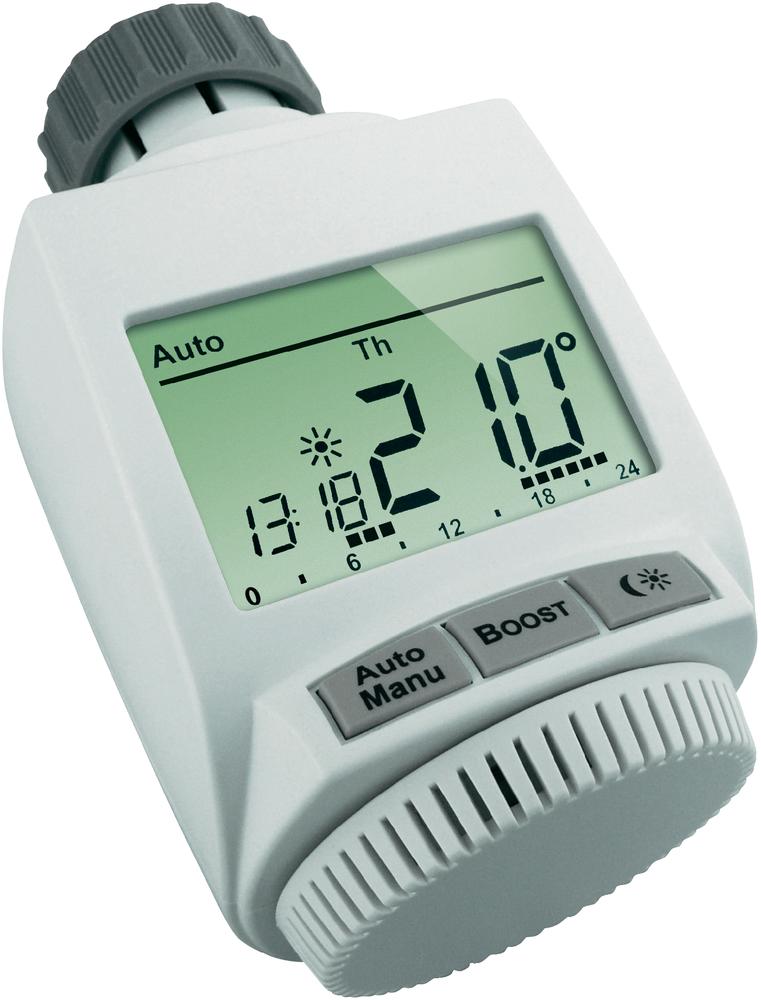

Клапан. Каждый клапан может работать сам по себе. Т.е. купил один клапан и всё что надо запрограммировал прямо на нем. Есть чуть умнее клапан - можно задать расписание на неделю, есть чуть глупее - только расписание на день. Один клапан €30, умный - €35.
Кубик который включается в локальную сеть и интернет, если надо. Стоит €50. Программируется через браузер. Именно на нем можно задать различные зоны и включить туда разные устройства. Кубик сам зальет заданное для зоны расписание в клапаны, которые в этой зоне зарегистрированы.
Выключатель на окна-двери €20. Когда открыто окно или дверь, то ожидается, что от наружного воздуха температура упадет. Чтобы батарея не начала фигачить на полную, чтоб компенсировать, используется выключатель. Теперь система знает, что была открыта дверь и будет ориентироваться на другую заданную для этого случая температуру.
Электричская розетка €40. Может включать/выключать нагрузку - радиатор или котел по расписанию или в связке с термостатом.

Добавлено спустя 2 часа 46 минут 35 секунд:
Есть программа Fhem написанная на перле. Можно дописывать собственные плагины, не считая сотен уже написанных. Эта программа понимает кучу всевозможных протоколов.
Кратко:
  • eQ3 specific: FS20, HomeMatic, MAX!, EM1000, FHT80b, HMS, S300, ESA2000
  • KNX, ZWave, EnOcean, X10, FRITZ!Dect, Intertechno, HomeEasy, Philipps HUE
  • 1Wire, Firmata, webio, panStamp, LIRC, JeeLink, RFXCOM/RFXTRX, TellStick
  • Davis VantagePro2, Oregon Scientific, Allnet
  • TVs from Samsung/Panasonic/LG/Philips, devices from Sonos/Squeezebox, amplifier from Yamaha/Denon/Onkyo, iTunes/AppleTV, Enigma2, XBMC

Один британец, работающий много лет в строительной области рассказывает про домашнюю автоматизацию на своем сайте - www.ply.me.uk. В частности, он использовал эту систему отопления. Программа Fhem запущенная на RaspberryPi общается с кубиком системы по SSH. Собирает статистику по работе и при помощи небольшого плагина управляет котлом. Когда в системе есть открытые клапана, плагин вычисляет некоторый коэффициент, насколько клапана открыты и принимает решение - запускать котел или нет. При этом, благодаря универсальности программы, управляет котлом посредством железки от совсем другого производителя. Плюс к тому он использует 1-wire датчики температуры и влажности, чтобы отслеживать эти параметры в доме, погодную станцию, датчики присутствия, управляет освещением.
Аватара пользователя
TedBeer

Сообщения: 1037
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард

Re: Умная система отопления

Сообщение Cobasert » 07 фев 2015, 01:42

такую систему можно внедрить в инкубаторы?
Cobasert

Сообщения: 1
Зарегистрирован: 07 фев 2015, 01:24

Re: Умная система отопления

Сообщение TedBeer » 07 фев 2015, 15:17

Cobasert писал(а):такую систему можно внедрить в инкубаторы?

Я слабо знаком со спецификой работы инкубаторов. Только по детской книжке "Витя Малеев в школе и дома" :)
Мне кажется кроме подогрева система должна отслеживать и как-то бороться с перегревом. Кроме того я не знаю как должна меняться температура со временем.
Эта система годится только для поддержания _одной_ определенной температуры в указанные промежутки времени и не допускать снижение ниже заданной границы в остальное время. Система не позволяет запрограммировать - держать неделю одну температуру, а следующую неделю - другую. Система не настолько гибкая.
Хотя протоколы хакнуты и если написать свой софт, то - "любой каприз за ваши деньги" :)
Аватара пользователя
TedBeer

Сообщения: 1037
Зарегистрирован: 08 авг 2012, 00:38
Откуда: Нидерланды, Алмере
Skype: edwbes
ФИО: Эдуард
