Hummingbird A20 Kit

Умный дом ( Smart Home ) своими руками.

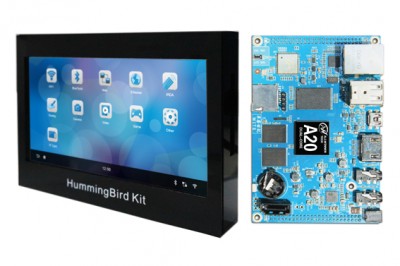

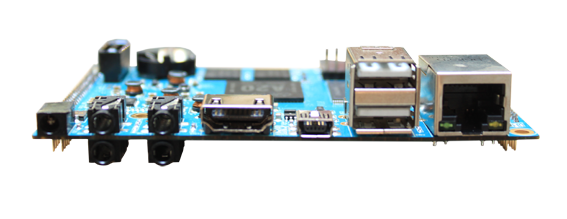

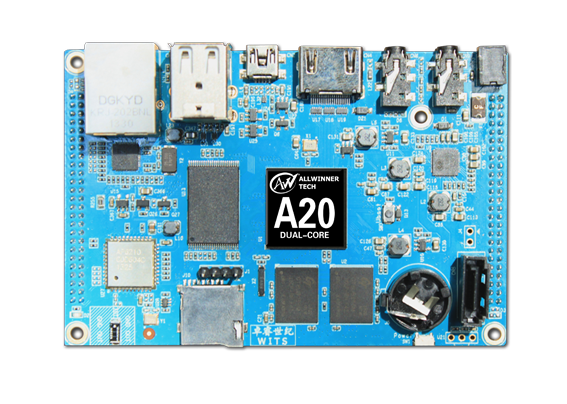

Hummingbird A20 Kit

Сообщение setar » 05 янв 2015, 20:45

Сайт производитля





CPU : Cortex-A7 Mali400MP2 GPU
PMU : X-Power AXP209“flash charging core”,1.8A PWM charging switch、smart power management specialist,accessible to 12V power adapter, battery,USB5V power input, providing 7 line power output
DRAM : 2*4G 16bits DDR3,forming 32 bit of 1024M Bytes DRAM
NAND Flash : Hynix H27UBG8T2A,4G Bytes MLC 64bit ECC NAND Flash,It can act as system's boot device
TF Card : Support up to 32G card memory,support card test
WIFI : Wifi BT two-in-one module
Ethernet : 10M/100M/1000M IEEE802.3,use Realtek RTL8201CP RJ45
USBHost/USBOTG : 1*USB OTG 2.0 ,2*USB Host
Headphone/Line-in : Support stereo headphone output/line in
CVBS/ YPbPr : CVBS output/YPbPr Input
VGA : Provide VGA output pin interface
HDMI Output : HDMI v1.4,support 1080P@50/60fpts at the most
LCD/LVDS : Provide interface as LCD screen to extend development,support every size of screen:CPU screen below 3 Inch,RGB screen above 3 inch,LVDS screen above 8 inch
TP : Support quad-line resistive touch screen and capacitive touch screen with TWI interface
UART : Provide UART interface,TTL level
SATA : Support 1*SATA ,SATA POWER 5V output
Keys : RESET,POWER_ON etc.
IR : IR only supports infrared remote control
DC : 5V DC IN

linux ядро
http://linux-sunxi.org/Merrii_Hummingbird_A20

в комплекте хвостики:
для подключения SATA+power (питание лучше брать не с платы а отдельно, например с перепаянного шнура USB, так как питание через штатный разъём вырубает всю плату при интенсивной работе SATA),
питание от USB вместе с блоком на 5В 2А (шнур лучше перепаять добавив питание SATA),
usb UART (распиновка ниже, +5v (VCC) не подключать!!!, питание будет от порта USB)


Добавлено спустя 3 часа 58 минут 25 секунд:
Выше описанную железку планирую использовать как систему управления системами домашней автоматизации.
Буду тестировать, насколько ее хватит. Может быть оставлю на ней функцию настенного тачскрина, а может и серверный функционал повешу.
В этой и соседних темах буду описывать свой опыт, думаю многим пригодится.
Эта плата по своей сути очень похожа на cubieboard2 или даже точнее даже на cubietruck (только скомплектована LCD+TS)

На данный момент я достаточно глубоко продвинулся в ее освоении:
  • Достал (пообщавшись с производителями) свежие SDK для линукса и андроида.
  • Освоил сборку своих образов из обоих SDK.
  • Удостоверился что в собираемых мной образах работают все набортные устройства (только видео захват не проверял, но должен работать и он).
  • Поняв что даже в "свежих" SDK используются устаревшие ядра для системы освоил сборку ядра sunxi-linux, много времени потратив чтобы ядро с модулями поддерживало все микросхемы на борту.
  • Начал сборку своего дистрибудива на базе linux gentoo который будет заточен именно под сервер домашней автоматизации (если не потянет то фронтэнд клиент)
  • Осилил проблему активации eth порта при запуске своей сборки линукса
  • Осилил проблему активации SATA устройства при запуске своей сборки линукса (в обеих случаях шаманство со стартовыми настройками GPIO)
  • Запустил подсистему owfs ( 1-wire сервер )
  • Запустих X11 - графическую подсистему (пока без ускорения)
  • Запустил Touch Screen
  • Запустил встроенный графический ускоритель (может и не особенно важен для задачи но пусть будет работоспособен)
  • Запустил ПО умного дома OpenHAB
  • Смонтировал в стене :) forum109/topic15100.html
  • ...
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Hummingbird A20 Kit

Сообщение Toshik » 03 фев 2015, 23:52

Интересное решение. 499 Йен? Как заказывается?
Сам думал про дешевый китайский планшет в качестве "UI-управлятора" в стене.
Сейчас мучаю Wiren Board в качестве "спинного мозга" системы управления: http://contactless.ru/store/#!/~/produc ... d=34097189
Toshik

Сообщения: 38
Зарегистрирован: 02 фев 2014, 01:22
Откуда: Санкт-Петербург

Re: Hummingbird A20 Kit

Сообщение setar » 04 фев 2015, 00:07

просто купил на алиэкспрессе, там много предложений.
Wiren Board - интересный девайс, изучу подробнее. хотя отдал бы предпочтение решению более распределенному с меньшей ценой одного кусочка.
в то же время для указанного сочетания функционала/качества-сложности устройства цена вполне адекватна
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Hummingbird A20 Kit

Сообщение Toshik » 04 фев 2015, 00:19

setar писал(а):хотя отдал бы предпочтение решению более распределенному


Я вижу WB в роли узла-хаба для 1-Wire, Modbus и простых датчиков на 433MHz.
Все три транспорта опробованы и работают вполне стабильно.
Openhab, конечно, на него ставить резона нету, силёнок маловато, но в аварийном режиме контроллер работать сможет в случае выхода из строя основного логического модуля.

К сожалению цена WB сильно возросла, но все же набор функционала все еще более чем адекватен цене.
Toshik

Сообщения: 38
Зарегистрирован: 02 фев 2014, 01:22
Откуда: Санкт-Петербург

Re: Hummingbird A20 Kit

Сообщение setar » 04 фев 2015, 01:16

OpenHAB вполне потянет такой процессор, только что нибудь типа dev-java/oracle-jdk-bin поставить на линукс нужно
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Hummingbird A20 Kit

Сообщение Виктор Казаринов » 04 фев 2015, 09:56

Я для себя вот такой вопрос не решил: должен ли сервер иметь экран? Если да, то ваш вариант неплох. А если не должен? Тогда любой планшет в доме по WiFi смог бы быть управлялкой дома. Почему я негативно отношусть к GUI на сервере? Потому что это задача, которая отнимает ресурсы сервера и является одной из важных проблем его нестабильности. Если экран так нужен, то можно планшет рядом на стене разместить или даже в том же самом щитке, но чтобы он был отдельным устройством.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1223
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: Hummingbird A20 Kit

Сообщение Toshik » 04 фев 2015, 11:15

setar писал(а):OpenHAB вполне потянет такой процессор, только что нибудь типа dev-java/oracle-jdk-bin поставить на линукс нужно


Процессор-то потянет, а вот памяти 64мб не хватит. У меня на raspberry pi 256мб еле для тестов хватает для Openhab...
Toshik

Сообщения: 38
Зарегистрирован: 02 фев 2014, 01:22
Откуда: Санкт-Петербург

Re: Hummingbird A20 Kit

Сообщение setar » 04 фев 2015, 12:32

Виктор Казаринов писал(а):Я для себя вот такой вопрос не решил: должен ли сервер иметь экран? Если да, то ваш вариант неплох. А если не должен? Тогда любой планшет в доме по WiFi смог бы быть управлялкой дома. Почему я негативно отношусть к GUI на сервере? Потому что это задача, которая отнимает ресурсы сервера и является одной из важных проблем его нестабильности. Если экран так нужен, то можно планшет рядом на стене разместить или даже в том же самом щитке, но чтобы он был отдельным устройством.

я для себя сформулировал задачу обратно: в стене должен стоять девайс который в режиме постоянного Ethernet подключения должен уметь управлять домом, WiFi мне для такой задачи не нравится, для этого есть планшет, который вовсе не нужно в стену вделывать.
А уж устанавливать на этот девайс серверное ПО или выделить для этой задачи отдельный сервер - будет видно по ходу.
Пока железа хватает (правда с учетом того что я сразу систему ставил на SSD, на котором помимо системы, так же лежит SWAP, суммарный объём памяти вместе со свопом сотавляет 4 GB)
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Hummingbird A20 Kit

Сообщение Виктор Казаринов » 04 фев 2015, 12:53

setar писал(а):я для себя сформулировал задачу обратно: в стене должен стоять девайс который в режиме постоянного Ethernet подключения должен уметь управлять домом
И я двумя руками за такое.
setar писал(а):WiFi мне для такой задачи не нравится, для этого есть планшет, который вовсе не нужно в стену вделывать.
Вот именно, и я ровно о том же. Но смешивать в одном девайсе сервер автоматики и медиа- систему (GUI, звук, анимация) я бы не решился. Неужели у вас на работе практикуется наличие графического интерфейса напрямую(по видеокабелю, например, HDMI и др.) с ответственным и серверами в стойках?
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1223
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: Hummingbird A20 Kit

Сообщение setar » 04 фев 2015, 13:16

наличие графической подсистемы никак не мешает работе сервера, ни аппаратно, ни программно.
сейчас это вообще модное направление - рендеринг инженерных рабочих столов на GPU на стороне сервера и доставка инженерам для работы через zerro клиенты (VDI).
Проблем не вижу вообще, это же не windows, который в основном занимается самобслуживанием.
подсистема X на сервере практически не потребляет ресурсов:

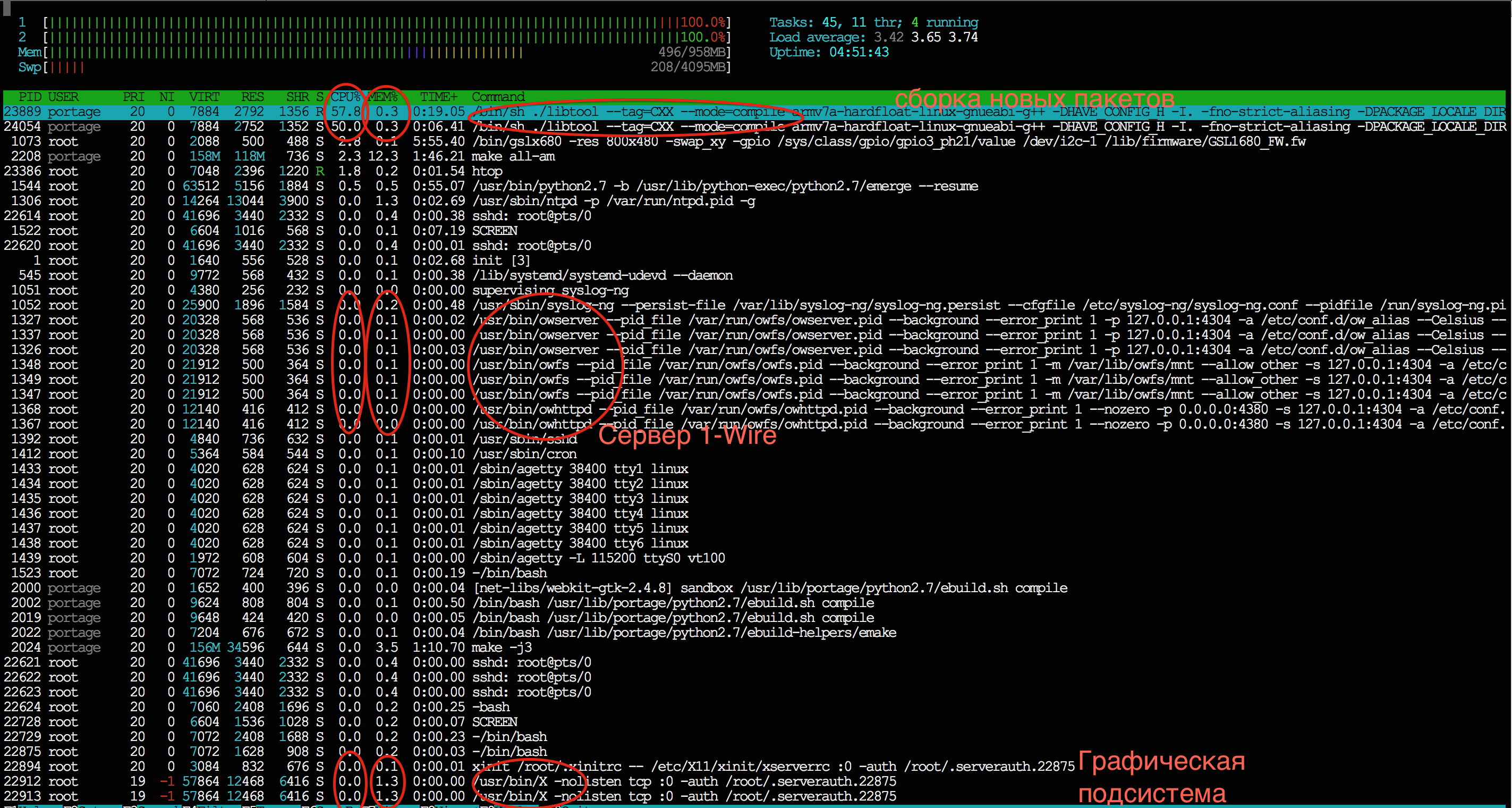

Снимок экрана 2015-02-04 в 12.07.44.png
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Hummingbird A20 Kit

Сообщение Виктор Казаринов » 04 фев 2015, 14:05

setar писал(а):наличие графической подсистемы никак не мешает работе сервера, ни аппаратно, ни программно.
Вот уж никак не соглашусь. Никак или почти никак? Но с вами спорить не буду.
setar писал(а):сейчас это вообще модное направление - рендеринг инженерных рабочих столов на GPU на стороне сервера и доставка инженерам для работы через zerro клиенты (VDI).
Я придерживаюсь консервативной точки зрения: монолитное ядро ОС - зло. Отсюда и боязнь его подвисания от различной неосновной работы. Второе - это то, что Линукс и так не реалтайм система, а тут еще отвлечение на графическое общение с пользователем. GPU в сервере вообще ненужное излишество.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1223
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: Hummingbird A20 Kit

Сообщение setar » 04 фев 2015, 14:47

:) я по работе с такими консерваторами каждый день общаюсь.
весь консерватизм улетучивается когда демонстрирую работу с CAD программой, при включенном онлайн OpenGL 4.5 рендеринге в fullHD режиме через GPRS канал связи (<4Mbps).

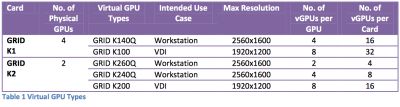

в приложении работа на одном виртуальном ядре GPU, на сервере таких от 32 (одна физическая карта GRID K1) до 128 рабочих мест.
это повторюсь на одном физическом сервере!
Вложения

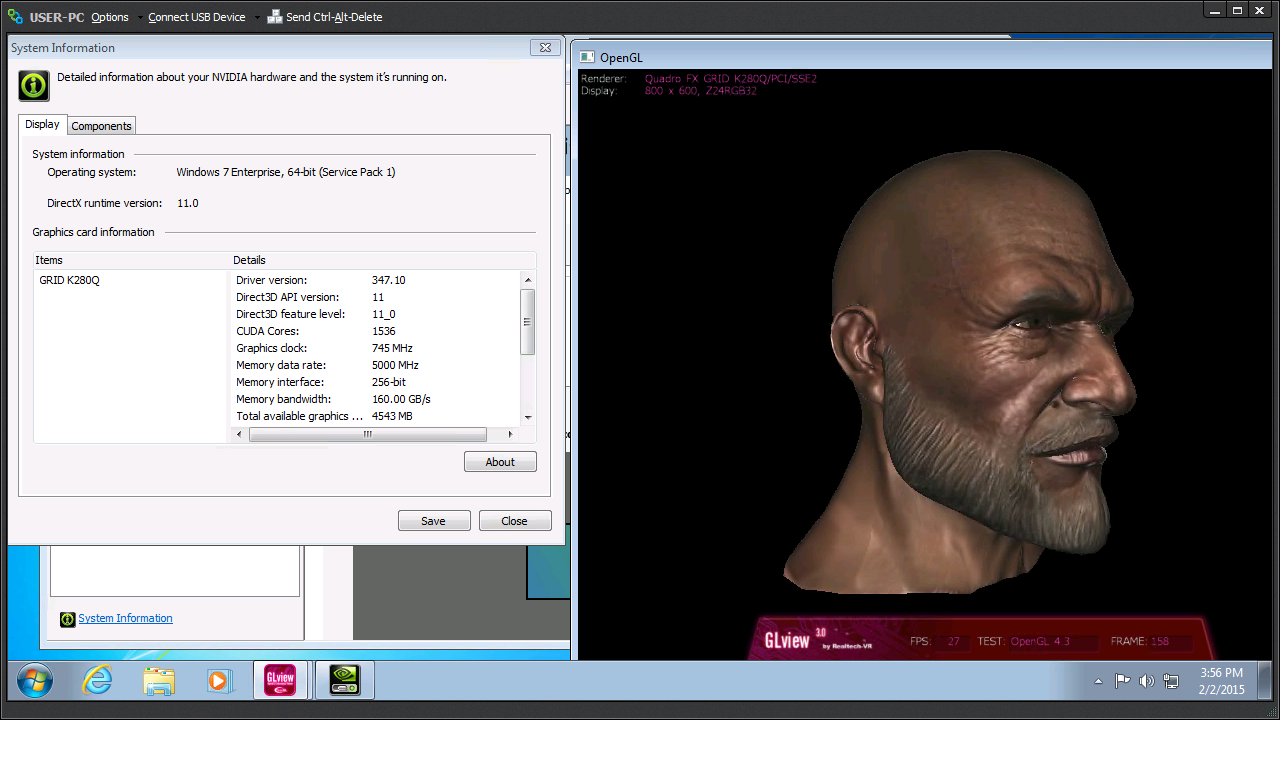

Снимок экрана 2014-07-09 в 15.42.18.png
Аватара пользователя
setar
Site Admin

Сообщения: 9738
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Hummingbird A20 Kit

Сообщение Toshik » 04 фев 2015, 15:51

Вот если из-за глюка GUI какахи в туалете смываться перестанут - тогда... :ROFL:
Все же лучше, чтобы каждый девайс отвечал за своё.

Добавлено спустя 2 минуты 23 секунды:
setar писал(а):это повторюсь на одном физическом сервере!


Никто не застрахован он аппаратных сбоев, посему надежнее иметь несколько аппаратных нод при управлении домашним хозяйством
Toshik

Сообщения: 38
Зарегистрирован: 02 фев 2014, 01:22
Откуда: Санкт-Петербург

Re: Hummingbird A20 Kit

Сообщение Виктор Казаринов » 04 фев 2015, 17:09

setar писал(а)::) я по работе с такими консерваторами каждый день общаюсь.
весь консерватизм улетучивается когда демонстрирую работу с CAD программой, при включенном онлайн OpenGL 4.5 рендеринге в fullHD режиме через GPRS канал связи (<4Mbps).
Мой консерватизм не улетучится. Я делал кое-какие программные инструменты для поддержания надежной работы дата-центра и несколько лет совершенствовал их. И виртуалками сыт по горло.
Но сейчас я говорю вовсе не о том как круто и легко тянет один сервер с GPU множество 3D клиентов. Я про то, что для надежной автоматики основанной на ОС с монолитнм ядром, а такой яляется и Линукс, крайне нежелательной является работа с неосновными периферийными устройствами. Я за то, чтобы автоматика работала в режиме, максимально приближенному к реалтайму, без лишних этажерок в виде Java и других сахарных чудес кибернетики. Это лишь мое мнение, я его никому не навязываю и уважаю чужую точку зрения.
Проект Robosonic RS http://www.aigod.com
Аватара пользователя
Виктор Казаринов

Сообщения: 1223
Зарегистрирован: 21 июн 2006, 11:22
Откуда: г. Омск
Skype: victorkazarinov
прог. языки: почти все понемногу
ФИО: Казаринов Виктор Геннадьевич

Re: Hummingbird A20 Kit

Сообщение Angel71 » 04 фев 2015, 18:11

просто виртуализацию и гуи (хоть удалённо) нужно грамотно использовать. есть необходимость и выгода от использования, используют. нет, так и не используется.
Аватара пользователя
Angel71

Сообщения: 9567
Зарегистрирован: 18 апр 2009, 22:18
Предупреждения: -1

След.
