3D печать

Сообщение EIN_ENGEL » 31 янв 2011, 00:12

Хочу напечатать несколько деталек. В основном мелочь, не более 5х5х5 см.
Кто сталкивался с 3Д печатью, какие фирмы, технологии можете посоветовать?
Интересует максимальная точность и качество поверхности модели. Цена тоже немаловажный параметр, но не на первом месте.
Аватара пользователя
EIN_ENGEL

Сообщения: 496
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: 3D печать

Сообщение casper » 31 янв 2011, 03:12

Аватара пользователя
casper

Сообщения: 24
Зарегистрирован: 11 янв 2008, 06:37
Откуда: Николаев, Украина
прог. языки: Python, Ruby, Perl
ФИО: Руслан Касперович

Re: 3D печать

Сообщение Aseris » 31 янв 2011, 03:23

Печатал тут http://3d-master.com.ua
результат:
http://roboforum.ru/download/file.php?id=18834&t=1

Эти конторы обычно мин заказ имеют, когда я обращался мин заказ был где то около 60 см^3

Как для меня, после принтера еще напильником дорабатывать нужно :(, да и хрупкое оно...,
точность 0.1... но она у них странная идет в принтерах, каждый слой в свою сторону смещается...
Мелочь лучше на чпу фрезеровать.. если оно не очень хитрое
Аватара пользователя
Aseris

Сообщения: 1110
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D печать

Сообщение EIN_ENGEL » 31 янв 2011, 13:39

casper, из акрилового композита у них получается неплохо. Жалко только, контора не у нас.

Aseris, дааа, по фотке поверхность не очень. Какие размеры у детали?
Хрупкость мне не страшна, деталь будет не рабочая, а просто мастер-модель для литья.

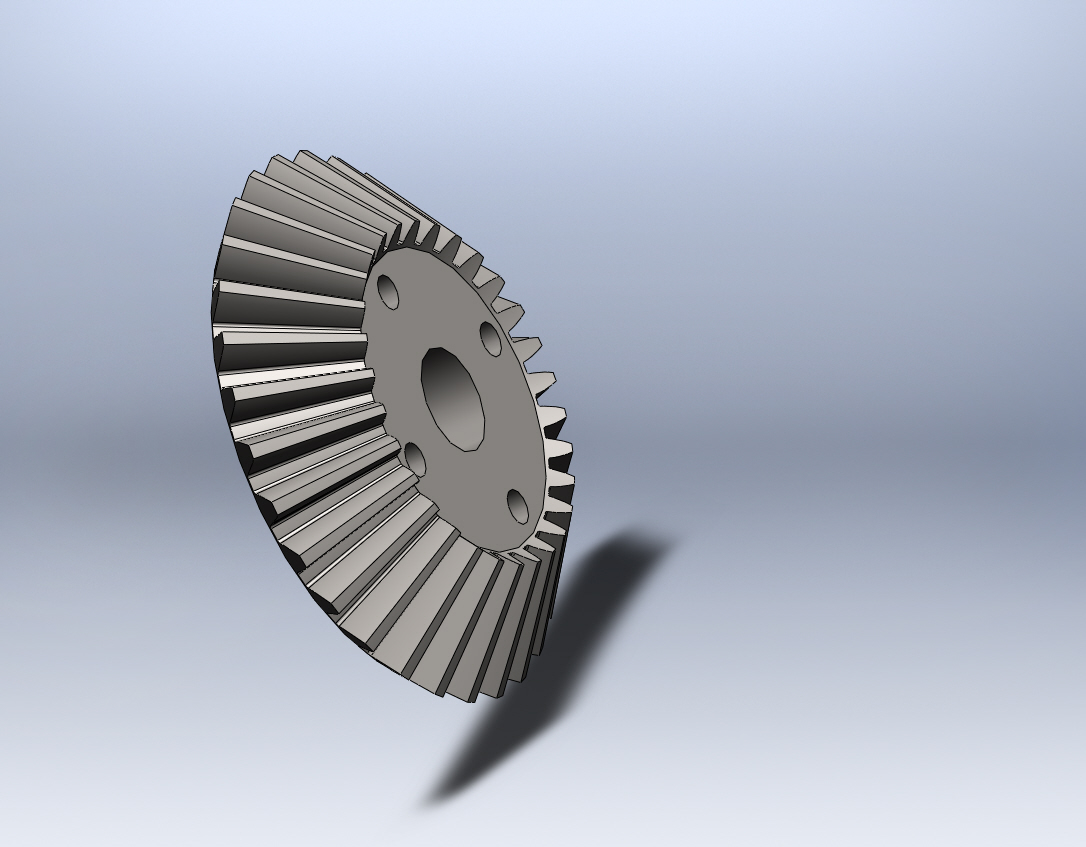

Хочу сделать конические шестерни из двухкомпонентного пластика. Шестерня диаметром 30 мм.
Str bevel 1M30T 14.5PA_04.JPG

В принципе можно попробовать фрезеровать, но нужна фреза с шаровым наконечником диаметром около 0.5-0.7мм. Или зуборезные, но их ещё труднее достать.
Аватара пользователя
EIN_ENGEL

Сообщения: 496
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: 3D печать

Сообщение Master » 31 янв 2011, 14:06

Стоматологическая шаровая твердосплавная не подойдет? Продается в магазинах медтехника.
Аватара пользователя
Master

Сообщения: 4468
Зарегистрирован: 21 дек 2006, 19:56
Откуда: Украина, г.Одесса
прог. языки: Delphi и С

Re: 3D печать

Сообщение Aseris » 31 янв 2011, 16:13

У.. как мастер модель вешаться можно... я тоже думал как мастер модель использовать... оно очень шероховатое, как наждачка мелкая, на проверхности куча неоднородностей, где мелкие ямки, где "песчинки" налипшие, как его ручками потом дорабатывать да еще и на шестерню не представляю. В обработке очень не однородное.. зависит от того как оно клеем пропиталось.

Может у вас России качественнее делают 3д печать...

По-моему мастер модель проще на 3д фрезере заказать.

А размер детальки Ф24 , высота где-то 35...
тут описывалось http://roboforum.ru/forum8/topic9021.html
Аватара пользователя
Aseris

Сообщения: 1110
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D печать

Сообщение EIN_ENGEL » 31 янв 2011, 16:19

не знаю, надо будет экспериментировать и подбирать материал, из которого фрезеровать. Что ей можно резать и на каких скоростях?


Эта деталь плохо получилась, я видел фотки более высокого качества поверхности.
3Д фрезер с ЧПУ у меня есть свой, с делительной головкой. Но хочется попроще и побыстрее. Тем более, что нужно минимум 6 разных видов шестерён, 4 конические и 2 обычные.
Если уж не получится напечатать, то буду фрезеровать, нужно только токарный патрон купить.
Аватара пользователя
EIN_ENGEL

Сообщения: 496
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: 3D печать

Сообщение EIN_ENGEL » 05 фев 2011, 00:42

Aseris,
ты пробовал капролон фрезеровать? Он не наматывается на фрезу?

Я думаю, из чего бы сделать мастер-модель, чтобы и резалось легко, и форму держало. И поверхность чтобы получилась гладкая.
Парафин чтоли попробовать... Поискать в Икее самую твёрдую свечку и из неё.

Из фторопласта хорошо было бы, можно сразу литьевую форму вырезать. Но он скорее всего зубным бором не захочет резаться.
Аватара пользователя
EIN_ENGEL

Сообщения: 496
Зарегистрирован: 06 янв 2006, 03:02
Откуда: Москва
прог. языки: VHDL, C++, Matlab

Re: 3D печать

Сообщение Duhas » 05 фев 2011, 08:17

капролон довольно капризен к режиму резания.. нада подбирать.. чтобы он и резался хорошо и не плавился.. не больших диаметрах фрез попроще.. ну и мона его водичкой обливать при резании...
«Как сердцу выразить себя? … Мысль изреченная есть ложь!»
В этом мире меня подводит доброта и порядочность...
"двое смотрят в лужу, один видит лужу, другой отраженные в ней звезды"
Аватара пользователя
Duhas

Сообщения: 6338
Зарегистрирован: 15 сен 2007, 13:03
Откуда: Красноярск
прог. языки: ASM(МК), C(PC)
ФИО: Гагарский Андрей Александрович

Re: 3D печать

Сообщение Aseris » 07 фев 2011, 01:31

Сам не фрезировал ибо жду результатов закакза.. правда уже месяц...

Но перерыв кучу литературы и форумов, получил такие выводы:

Капролон надо свежий брать ибо старый с пузырьками может попасться и чето с ним со временем творится нехорошее, т.е старые совковские запасы 20-30 летней давности что на рынках мона встретить не айс для точной обработки.

Инструмент должен быть острый

Допуски на обработку не более 0.05, но он любит влагу набирать в себя, там масло и пр... от этого у него меняется геометрия..
поэтому если поливать водичкой то дать ему в водичке повалятся хотя-бы сутки перед этим,

Еще вспоминалось что его термообработке придать нужно чтобы внутренние напряжения снять, для домашних условий в кипятке вроде дать ему повалятся.. но точно сейчас не помню.

На фрезу налипает пластик когда не правильный режим резания идет (подача + обороты)

Добавлено спустя 11 минут 35 секунд:
ссылка на статью по обработке http://www.kation-msk.ru/ru/press/article/15_6.html
Аватара пользователя
Aseris

Сообщения: 1110
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: 3D печать

Сообщение Nesenin » 05 фев 2012, 19:39

Вопрос к обладателям 3D принтеров. Каковы успехи в применении их для роботов? если возможно, покажите фото напечатанных корпусов,механики,шестеренок и пр. Хочется понять что реально они могут позволить реализовать в пластике и каковы возможности\границы применения на практике.
Аватара пользователя
Nesenin

Сообщения: 1337
Зарегистрирован: 26 янв 2012, 03:59
Откуда: Казань
прог. языки: LabVIEW
ФИО: Никита Есенин

Re: 3D печать

Сообщение plexiglass » 18 фев 2012, 00:59

google "reprap parts" + посмотреть картинки
3D-принтеры SibRap по репрап-технологии, печать макетов на заказ, пластик для печати. http://printandplay.ru
Аватара пользователя
plexiglass

Сообщения: 53
Зарегистрирован: 02 янв 2012, 20:33
Откуда: Новосибирск
Skype: andrew_answer

Re: 3D печать

Сообщение inya » 18 фев 2012, 20:20

inya

Сообщения: 4
Зарегистрирован: 01 фев 2012, 03:48
Откуда: Киев

Re: 3D печать

Сообщение dccharacter » 28 фев 2012, 18:19

Народ, а шаблоны для нанесения паяльной пасты методом 3Д печати получится изготовлять? А что кстати, я вот думаю, сервисы производства плат не предлагают шаблоны как опции??
Мой волшебник это я сам. Всю архитектуру программы придумал лично, а ребята помогли воплотить её. Я бы и сам мог написать, но лень учить язык и его конструкции.
Аватара пользователя
dccharacter

Сообщения: 4991
Зарегистрирован: 10 дек 2010, 13:16
Откуда: Красногорск МО
прог. языки: C, Python, wiring/processing
ФИО: Андрей

Re: 3D печать

Сообщение plexiglass » 28 фев 2012, 23:44

еще вот тут есть фото деталек http://vk.com/reprap фотоальбомы
3D-принтеры SibRap по репрап-технологии, печать макетов на заказ, пластик для печати. http://printandplay.ru
Аватара пользователя
plexiglass

Сообщения: 53
Зарегистрирован: 02 янв 2012, 20:33
Откуда: Новосибирск
Skype: andrew_answer
