Крупный FGF принтер.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Крупный FGF принтер.

Сообщение Taymir76 » 29 янв 2021, 17:40

setar писал(а):5.5 мин

Согласен с Вами.

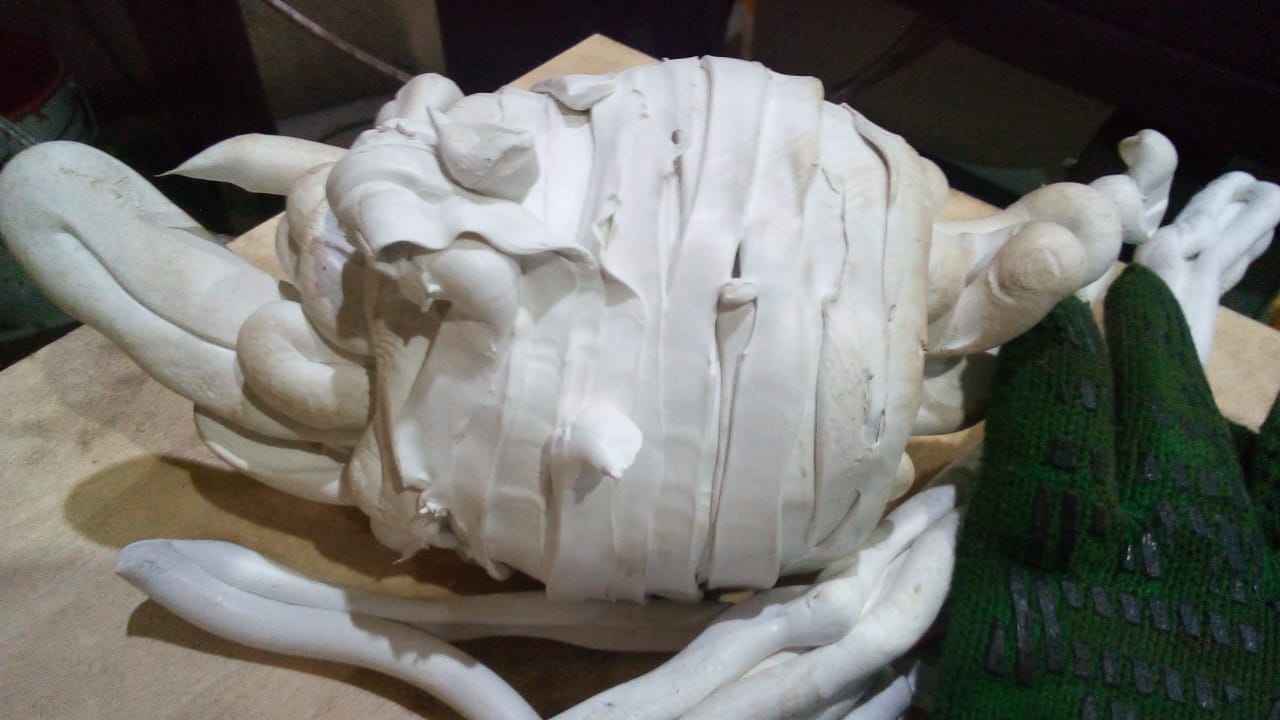

Мне приходилось запускать экструдеры с близкой производительностью и руками (в перчатках) сматывать клубок выдавливающегося пластиката.
WhatsApp Image 2021-01-26 at 17.41.04.jpeg

За пять минут я намотал такую штуку диаметром примерно 100мм.
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение Taymir76 » 01 фев 2021, 21:07

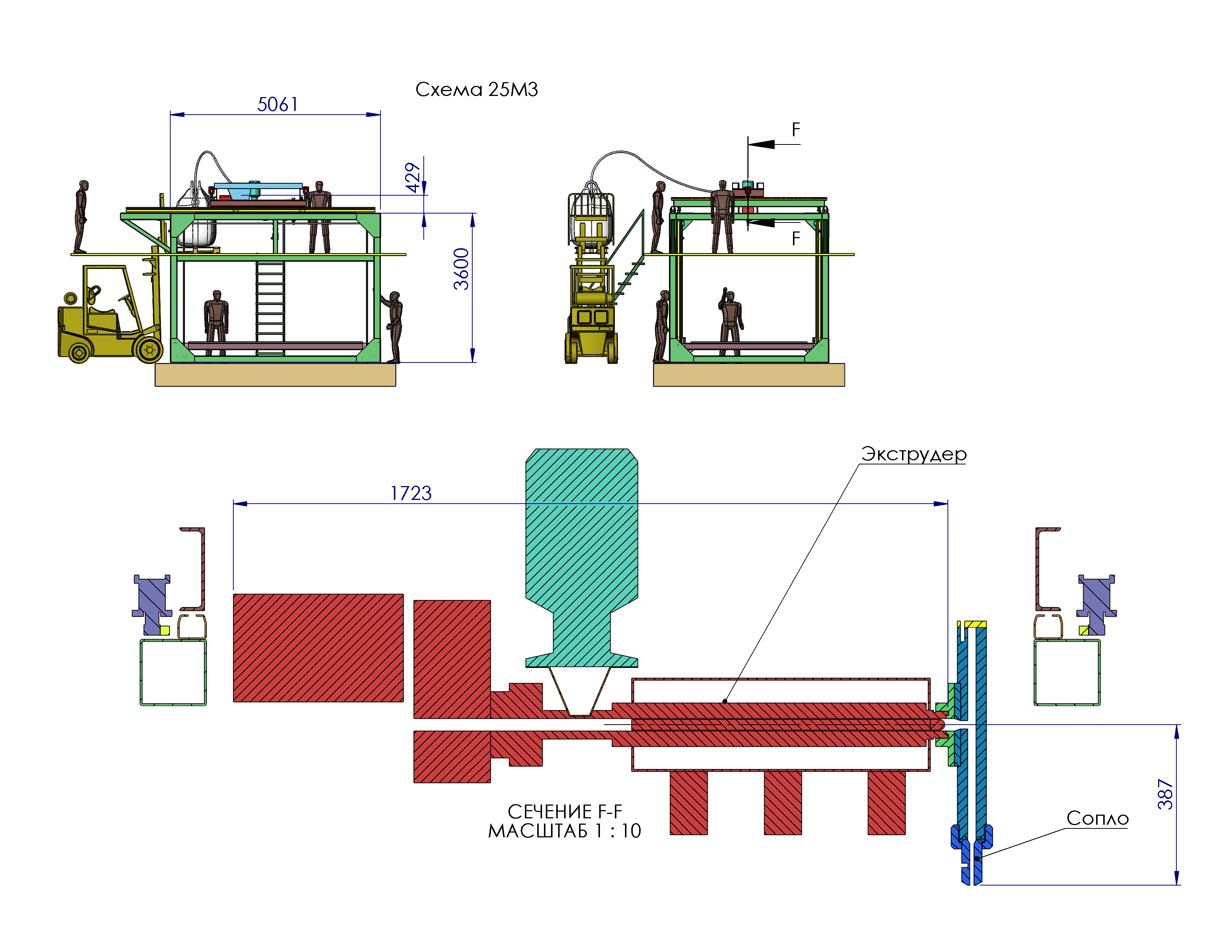

В общих чертах концепция сейчас выглядит так:
Последний раз редактировалось Taymir76 03 фев 2021, 16:17, всего редактировалось 1 раз.
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение Taymir76 » 03 фев 2021, 16:16

Сегодня установили каретку для экструдера:
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение Taymir76 » 13 фев 2021, 10:28

Попробовали давить разные полимеры.
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение setar » 14 фев 2021, 03:11

не плохо.
Где же столько материала напастись ... :)
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крупный FGF принтер.

Сообщение Taymir76 » 14 фев 2021, 10:24

Сейчас есть хороший выбор композиций.
Я просто обзвонил знакомых экструдерщиков и в течение дня у меня уже было четыре вида пластиката.
Стоимость от 100р/кг, а вторичка от 30р/кг.
Также есть фирмы, которые составляют композиции с индивидуальными свойствами.
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение Taymir76 » 17 фев 2021, 11:47

Ретракты.
Ожидаем с ними сложности.

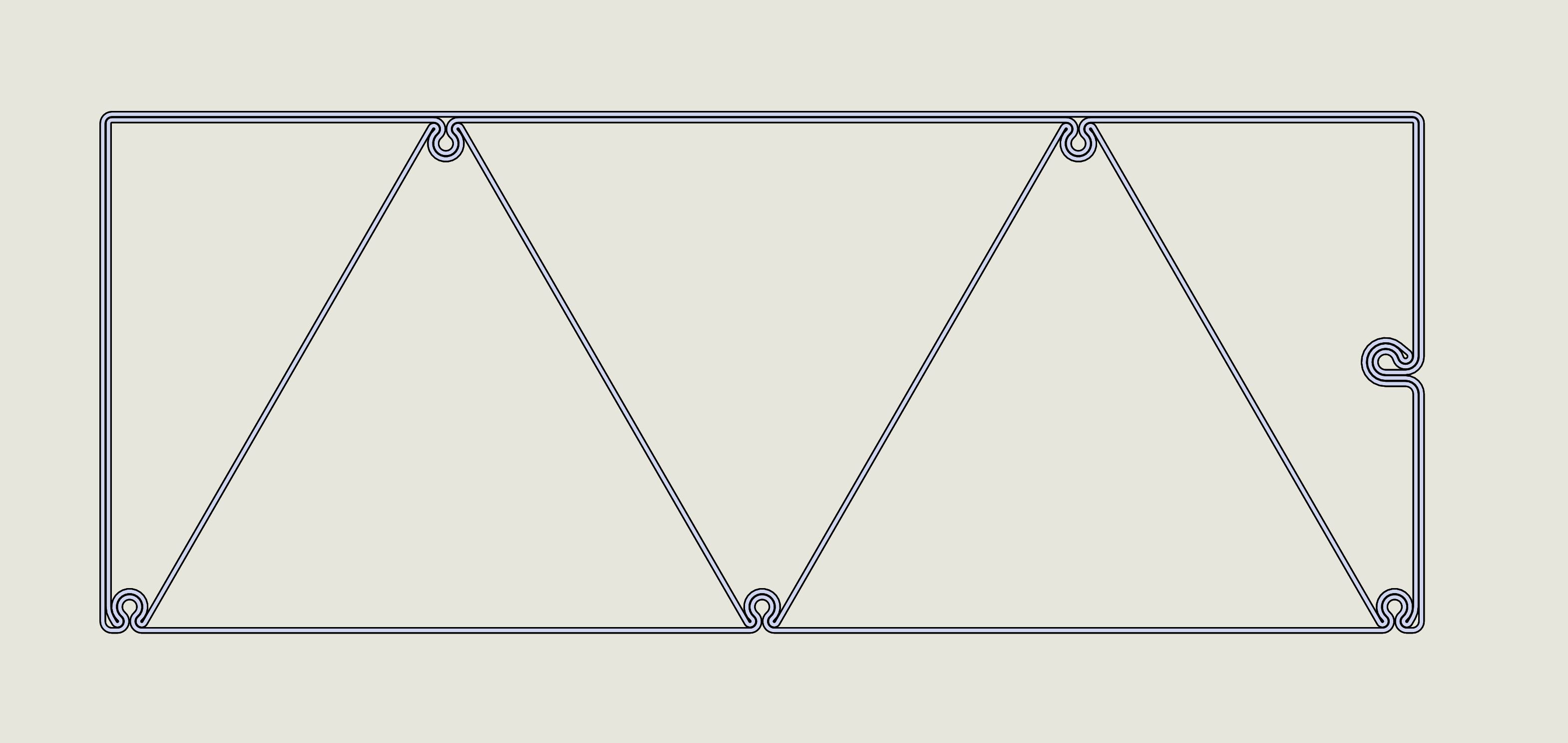

Для некоторых деталей можно схитрить: заложить заведомо замкнутую топологию, чтобы исключить ретракты как таковые.
Например, так:

В принципе получается неплохо:

Может быть есть такие специальные слайсеры?
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение Начинающий » 17 фев 2021, 12:32

Мне в голову приходит только "режим вазы" в купе с тем чтоб использовать не одну модель а три, четыре... которые отдельно порезать в слайсере в режиме вазы и скриптом/простенькой программой объединить каждый слой получившихся ваз.

Модели располагать как матрешки одна внутри другой.
Принтер TevoTarantula
Прошивка Marlin 1.1.9
Слайсер Slic3r/PrusaSlicer
Пластик ABS
Начинающий

Сообщения: 433
Зарегистрирован: 08 апр 2017, 21:49

Re: Крупный FGF принтер.

Сообщение setar » 18 фев 2021, 19:46

Taymir76 писал(а):Ретракты.
Ожидаем с ними сложности.

это первые грабли с которыми столкнулись создатели Makibox.
они пытались обойти это буфферной экструзией прутка из гранул, который затем планировалось наносить классически применяя экструзию из прутка.
Не взлетело, что не получилось - они не распространялись.

Добавлено спустя 3 минуты 24 секунды:

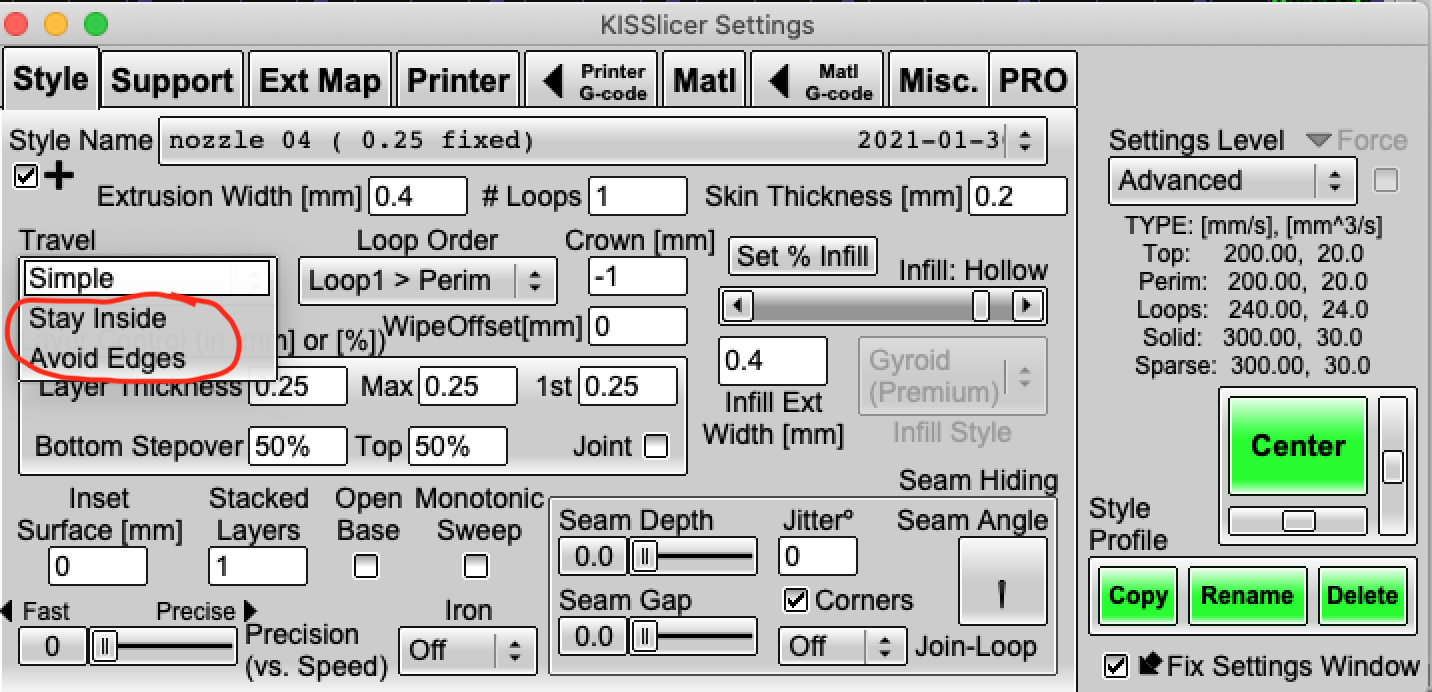

в принципе печатать можно без ретрактов, есть режимы кислайсера которые позволяют уменьшить кол-во соплей за счёт сложной траектории перемещения между экструзией.
Вложения
Снимок экрана 2021-02-18 в 18.45.38.png
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крупный FGF принтер.

Сообщение Harh » 20 фев 2021, 14:06

А если запирание сопла реализовать вместо ретрактов? Просто конструкция уже достаточно сложная, от этого сильно не усложнится.
Аватара пользователя
Harh

Сообщения: 850
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Крупный FGF принтер.

Сообщение setar » 22 фев 2021, 11:10

механически сложно совместить с экстудером гранул, хотя если экструзию повернуть на 90 градусов к оси шнека - наверное можно реализовать игольчатый клапан.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Крупный FGF принтер.

Сообщение Taymir76 » 12 мар 2021, 11:36

Мы действительно планируем сделать поворот на 90 градусов.

С игольчатым клапаном пока сомневаемся (если его нештатно заклинит, то будет очень грустно, ведь давление в экструдере достигает 150 атм).
Практика показывает, что достаточно будет сделать отрезалку полимерной колбасы и просто остановить экструдер.
Были опасения, что полимер закоксуется вокруг шнека при остановке, но мы проводили испытания, и этого не происходит даже при 5 минутной остановке.

Между тем мы смонтировали площадки обслуживания и начали обустраивать операторскую комнату:
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение Myp » 15 мар 2021, 17:58

а как гранулы из мешка подаются?
вижу на картинке кишку от мешка, по кишке?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Крупный FGF принтер.

Сообщение Taymir76 » 15 мар 2021, 23:00

Да, по армированному полиуретановому шлангу диаметром 38мм.
На экструдере установлен вакуумный загрузчик.
Он засасывает воздух, а заодно и гранулят из бигбэга.
Гранулят падает в бункер. Оптический датчик отключает загрузчик.
Определённую проблему создаст сам шланг, так как нужно постоянно регулировать его длину.
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон

Re: Крупный FGF принтер.

Сообщение Taymir76 » 16 мар 2021, 22:03

Так как с межслойной адгезией ожидаются танцы с бубном, то появилась идея греть то место, где предстоит печать.
Как вариант поставить рядом с экструдером промышленный фен и дуть непосредственно перед соплом.
Разумеется хочется чтобы нагревательная дюза поворачивалась, предугадывая направление движения сопла:

Теперь размышляем как это реализовать программно, ведь в слайсерах такой функции точно нет.
Возникла такая стратегия:
1. по факту включения двигателей X и Y можно определить в каком квадранте ожидается печать.
2. По соотношению скоростей X и Y можно определить точную градусную меру поворота носика нагревателя.
Taymir76

Сообщения: 27
Зарегистрирован: 26 янв 2021, 10:15
Откуда: Рязанская область деревня Заборье
ФИО: Павленин Антон
