Вопрос о листовых рамах на примере Prusa i3 Steel

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение Odstavec » 29 окт 2018, 13:43

Вопрос к пользователям принтеров со стальной листовой рамой (Prusa i3 Steel и не только).

1. На фото собранных принтеров видны обычные гайки. У меня опасения, что от вибрации такие крепления ослабнут.

Какие гайки лучше использовать при сборке рамы: самоконтрящиеся или обычные + фиксатор резьбы?

2. Вопрос по самому соединению шип-паз. Не будет ли краска в этих местах протираться/отслаиваться от вибрации рамы при работе? Это касается и места установки валов.
Аватара пользователя
Odstavec

Сообщения: 149
Зарегистрирован: 13 июл 2013, 16:22
Откуда: Санкт-Петербург

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение Rasputin » 29 окт 2018, 22:04

1. Пользуй самоконтрящиеся. Проблемм не будет
2. После сборки рамы никаких люфтов нет (если раму делали прямыми руками) :D
там нечему тереться и стираться откалываться.
Под гайками и шляпками винтов - да. Может отлетать краска. Но нужны шашечки или ехать?
У самого пруса от mz3d.
Rasputin

Сообщения: 29
Зарегистрирован: 01 окт 2017, 02:48

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение ilalexey » 29 окт 2018, 22:20

Возьмите раму без краски, протравите окалину лимонной кислотой и покройте "ржавым лаком".
Первое попавшееся видео по запросу:
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение sergey2x » 29 окт 2018, 23:18

Odstavec писал(а):Какие гайки лучше использовать при сборке рамы: самоконтрящиеся или обычные + фиксатор резьбы?

Моя паранойя остановилась на варианте: самоконтрящаяся гайка + гровер.
sergey2x

Сообщения: 181
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение ilalexey » 30 окт 2018, 00:00

sergey2x писал(а):Моя паранойя остановилась на варианте: самоконтрящаяся гайка + гровер.

Без термо-лака по резьбе дела не будет. Суета в пустую. :)
Аватара пользователя
ilalexey

Сообщения: 2932
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение Rasputin » 30 окт 2018, 10:24

sergey2x писал(а):
Odstavec писал(а):Какие гайки лучше использовать при сборке рамы: самоконтрящиеся или обычные + фиксатор резьбы?

Моя паранойя остановилась на варианте: самоконтрящаяся гайка + гровер.


Гровера совершенно лишние. Крепёж нужно использовать качественный. А болты с внутренним шестигранником.
Rasputin

Сообщения: 29
Зарегистрирован: 01 окт 2017, 02:48

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение sergey2x » 30 окт 2018, 12:56

Rasputin писал(а):А болты с внутренним шестигранником.


А чем болт с шестигранником отличается от болта с прямым/крестообразным шлицом?
sergey2x

Сообщения: 181
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение OBN_RacerMan » 30 окт 2018, 14:48

sergey2x писал(а):А чем болт с шестигранником отличается от болта с прямым/крестообразным шлицом?


С шестигранником (неважно, внутренним или внешним или это вообще система torx) прилагается только усилие "затягивания"... без необходимости приложения дополнительного осевого нажима.
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 202
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение sergey2x » 30 окт 2018, 15:33

OBN_RacerMan писал(а):С шестигранником (неважно, внутренним или внешним или это вообще система torx) прилагается только усилие "затягивания"... без необходимости приложения дополнительного осевого нажима.


И? Соединение при помощи таких винтов будет лучше? За счет чего?
sergey2x

Сообщения: 181
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение OBN_RacerMan » 30 окт 2018, 16:12

sergey2x писал(а):
OBN_RacerMan писал(а):С шестигранником (неважно, внутренним или внешним или это вообще система torx) прилагается только усилие "затягивания"... без необходимости приложения дополнительного осевого нажима.


И? Соединение при помощи таких винтов будет лучше? За счет чего?

Крепче, потому что ключом сильнее можно затянуть, чем отвёткой.
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 202
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение sergey2x » 30 окт 2018, 17:59

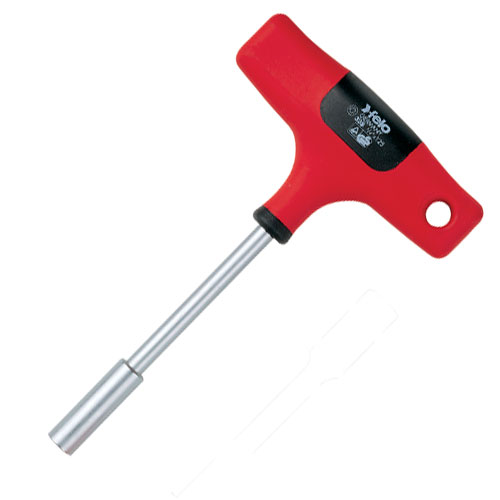

А если вот такой штукой крутить?
Вложения
sergey2x

Сообщения: 181
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение OBN_RacerMan » 30 окт 2018, 18:37

Ну если болт с шестигранником или torx - то аналогично ключу. Если же простой "крест" (или вообще банальный плоский шлиц) - то давить от души придётся, чтобы крестовина не выскочила из винта.
Да и вообще - для нормальной техники (и уж для себя любимого, точно) я буду брать нормальный крепёж, а не лепить из чего подешевле (тут скотч вне конкуренции :) ).
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 202
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение Rasputin » 30 окт 2018, 20:50

sergey2x писал(а):
Rasputin писал(а):А болты с внутренним шестигранником.


А чем болт с шестигранником отличается от болта с прямым/крестообразным шлицом?


Из личного опыта:
винтики-шпунтики, под отвёртку, изготавливаются для ширпотреба и как правило из "гвоздилина".
Болты с внутренним шестигранником или под торкс, продукция более дорогая и предназначена для более ответственных работ. Посему как качество изготовления выше, так и твёрдость материала соблюдается строже.
И правильно заметили выше закручивание шестигранным ключём сильнее, дозированние и в конце-концов удобнее.

p.s. рекомендую: ГОСТ 11738, DIN 912
Rasputin

Сообщения: 29
Зарегистрирован: 01 окт 2017, 02:48

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение sergey2x » 31 окт 2018, 10:34

Rasputin писал(а):Посему как качество изготовления выше, так и твёрдость материала соблюдается строже.

Конкретика появилась. Какой класс прочности винтов достаточен для сборки рамы принтера?
sergey2x

Сообщения: 181
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: Вопрос о листовых рамах на примере Prusa i3 Steel

Сообщение Rasputin » 31 окт 2018, 12:57

8.8
ниже я не встречал, а выше смысла нет переплачивать, рама мягче.
Rasputin

Сообщения: 29
Зарегистрирован: 01 окт 2017, 02:48
