Идея крепления стола. Ваши мнения.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Идея крепления стола. Ваши мнения.

Сообщение MarKas » 02 сен 2018, 13:28

Обдумываю проект переделки принтера типа H-Bot
Стол. Валы и рельсы - громоздко и дорого. Перемещения по вертикали медленные.
Что если закрепить стол на четырех мебельных шариковых направляющих для щкафчиков.
В верхнем положении они будут сложены, а при движении стола вниз будут выдвигаться.
Цена вопроса 300р за пару :D
Что думаете?
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Идея крепления стола. Ваши мнения.

Сообщение ilalexey » 02 сен 2018, 14:23

Это утопия. Там металл на столько пластилиновый и тонкий, что даже десять направляющих ничего не изменят.
Аватара пользователя
ilalexey

Сообщения: 2938
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Идея крепления стола. Ваши мнения.

Сообщение MarKas » 02 сен 2018, 16:44

Металл то в порядке - сталь 1 мм. Выдерживает консольно полку, килограмм в 5 - легко.

В другом заковыка - слишком длинная ходовая часть, а меньше 300мм их не бывает
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Идея крепления стола. Ваши мнения.

Сообщение ilalexey » 02 сен 2018, 16:51

Выдержит может оно и больше. Их шатает безбожно.
Аватара пользователя
ilalexey

Сообщения: 2938
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: Идея крепления стола. Ваши мнения.

Сообщение Myp » 02 сен 2018, 20:20

MarKas писал(а):Металл то в порядке - сталь 1 мм.
даже не думай
10 мм валы и то гнутся, а ты хочешь жестянку поставить.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17546
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Идея крепления стола. Ваши мнения.

Сообщение MarKas » 02 сен 2018, 20:58

Стол медленно движется вниз и вверх.
Крепится в четырех точках подвижно и еще в двух - на винтах - 6 (!) точек фиксации.
Где тут нагрузки на изгиб или какие иные?

Добавлено спустя 3 минуты:

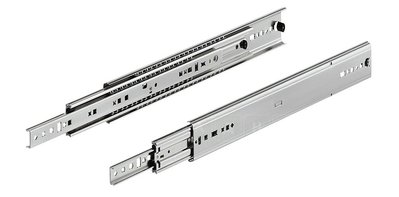

Вполне надежные направляющие.
Одна беда - если надо ход 200мм, то высоту принтера придется делать 500 мм
MarKas

Сообщения: 123
Зарегистрирован: 14 май 2014, 20:57
Откуда: Екатеринбург
ФИО: Марат

Re: Идея крепления стола. Ваши мнения.

Сообщение Harh » 03 сен 2018, 10:05

Я лично в такую конструкцию категорически не верю: даже если такие направляющие выдержат нагрузку, то люфт убьет даже легкое подобие прецизионности, которая в 3Д принтерах обязательна.
Аватара пользователя
Harh

Сообщения: 801
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: Идея крепления стола. Ваши мнения.

Сообщение setar » 04 сен 2018, 19:35

я такую тему проверял на заре начала занятия принтерами, мебельные направляющие - кака
пробовал и посолиднее систему - направляющие для серверов в 19" серверных шкафах которые применяются, и тоже без результатов.

основная проблема даже не в том что они гнуться сами по себе (тут их можно на жесткую стенку прикрутить), а в том что поджим шариков осуществляется за счёт упругости П образной пластины (наружняя рельса).
и при боковой нагрузке обойма разжимается и рельса люфтит.
для мебели +/- 1 мм не страшно, а вот для принтера это фатально.

лучше на aliexpress купи честный клон рельс hiwin
если стол опускать винтами/шпильками/ремнями по трем/четырем точкам то достаточно двух рельс MGN9
300 mm рельс с кареткой обойдется в 900р, согласитесь за изделие на два порядка качественнее это приемлимо.
https://ru.aliexpress.com/item/9mm-Line ... 49181.html
Аватара пользователя
setar
Site Admin

Сообщения: 10462
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
