Помощь в сборке 3D принтера, Москва

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Помощь в сборке 3D принтера, Москва

Сообщение _Kirill_ » 30 авг 2018, 15:45

Планировал собрать высокотемпературный принтер с кинематикой, как на картинке, но с закрытой камерой (Москва)
Ищу человека для помощи в сборке и настройке (10 - 15 тр).
https://boxzy.com/

_Kirill_

Сообщения: 10
Зарегистрирован: 29 май 2016, 09:38

Re: Помощь в сборке 3D принтера, Москва

Сообщение setar » 30 авг 2018, 18:31

и как же вы его закрыть планируете :) ?
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Помощь в сборке 3D принтера, Москва

Сообщение _Kirill_ » 30 авг 2018, 23:40

вот так :roll:

или так :roll:
_Kirill_

Сообщения: 10
Зарегистрирован: 29 май 2016, 09:38

Re: Помощь в сборке 3D принтера, Москва

Сообщение setar » 01 сен 2018, 19:29

Уважаемый, ваша идея не хороша, и не безопасна.
на фотках ниже это не высокотемпературные принтеры, это просто закрытые коробки, в сообществе именуемые "аквариум".
для размышления: высокотемпературный принтер (нагревающий свой внутренний объём и поддерживающий температуру)
не может иметь акриловых стенок,
элнктроники внутри нагреваемого объёма,
и самое главное шаговых двигателей внутри - им начиная с 80С наступает трындец с размагничиванием.

ответственно заявляю эти конструктивы ничего близкого с высокотемпературным принтером (300+ С на голове и 100+ С в объёме печати) не имеют.
Аватара пользователя
setar
Site Admin

Сообщения: 10989
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Помощь в сборке 3D принтера, Москва

Сообщение _Kirill_ » 01 сен 2018, 23:19

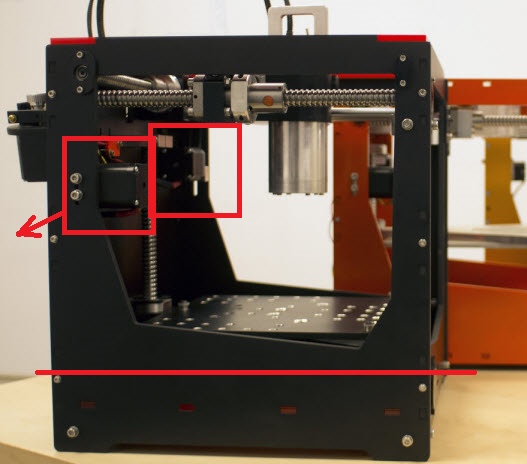

Да, немного упростил
Моторы по X,Y,Z из объема выносятся.
Внутри только мотор от экструдера
Как-то так или водяные радиаторы
Внутри :
Должно получиться как-то так
_Kirill_

Сообщения: 10
Зарегистрирован: 29 май 2016, 09:38

Re: Помощь в сборке 3D принтера, Москва

Сообщение OBN_RacerMan » 02 сен 2018, 19:27

Что-то мне кажется, что для высокотемпературных пластиков (ввиду их относительной "твёрдости") вполне можно и bowden подачу использовать (и этим самым убрать последний ШД из печатной "горячей" зоны)
Печатаю на RepRap
Аватара пользователя
OBN_RacerMan

Сообщения: 281
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: Помощь в сборке 3D принтера, Москва

Сообщение _Kirill_ » 02 сен 2018, 22:59

Да,это логично, у меня что-то с bowden не заладилось, ретракт так и не получилось настроить, чтобы чище директа печатал.
Вот видео о PEEK принтере Funmat HT, стол у него до 160, камера до 80 градусов.
На видео приколбасили директ (самый простой) без охлаждения, и не совсем ясно - на кой там охлаждение детали сделали.
_Kirill_

Сообщения: 10
Зарегистрирован: 29 май 2016, 09:38
