ZONESTAR P802Q сбой по Y-оси.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

ZONESTAR P802Q сбой по Y-оси.

Сообщение sag72 » 14 мар 2018, 13:18

Здравствуйте. Помогите. Собрал принтер ZONESTAR P802Q. Начинает печатать, проходит небольшое время ( успевает напечатать от 1 до 5 мм вверх в зависимости от сложности модели), стол сдвигается и печать продолжается в воздухе. Что можно сделать или где посмотреть.
sag72

Сообщения: 1
Зарегистрирован: 14 мар 2018, 13:08
Откуда: Нижний Новгород

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение Myp » 14 мар 2018, 18:29

Проверить не прокручиваются ли шпули на валу мотора, повысить ток двигателя.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17476
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение expertykt » 16 мар 2018, 11:04

Myp писал(а):Проверить не прокручиваются ли шпули на валу мотора, повысить ток двигателя.

+100500
expertykt

Сообщения: 72
Зарегистрирован: 03 фев 2017, 09:36

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение Mr_Zaratustra » 26 мар 2018, 19:59

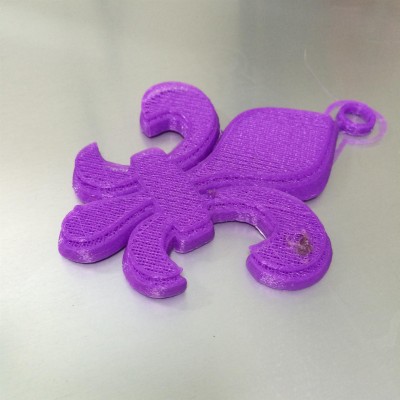

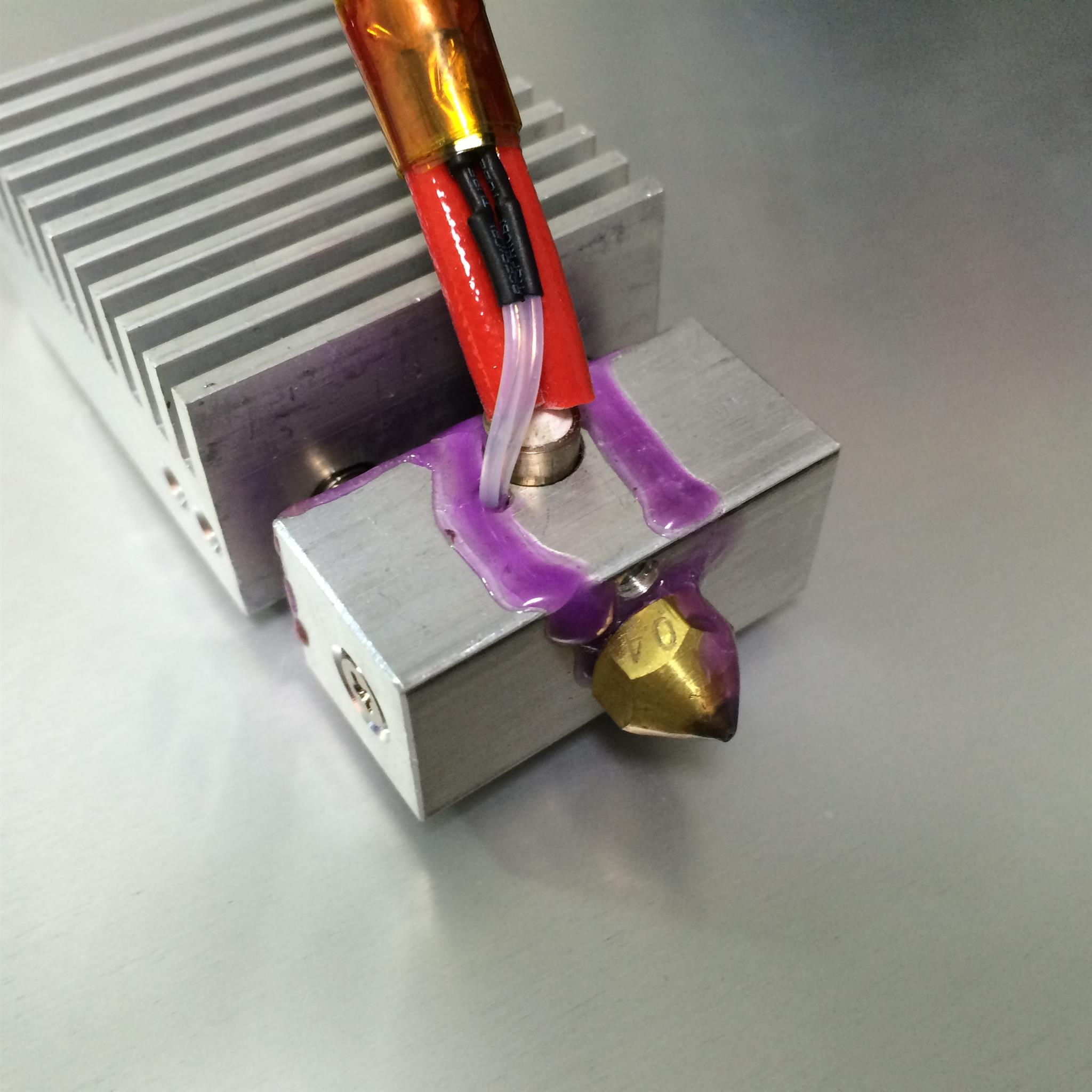

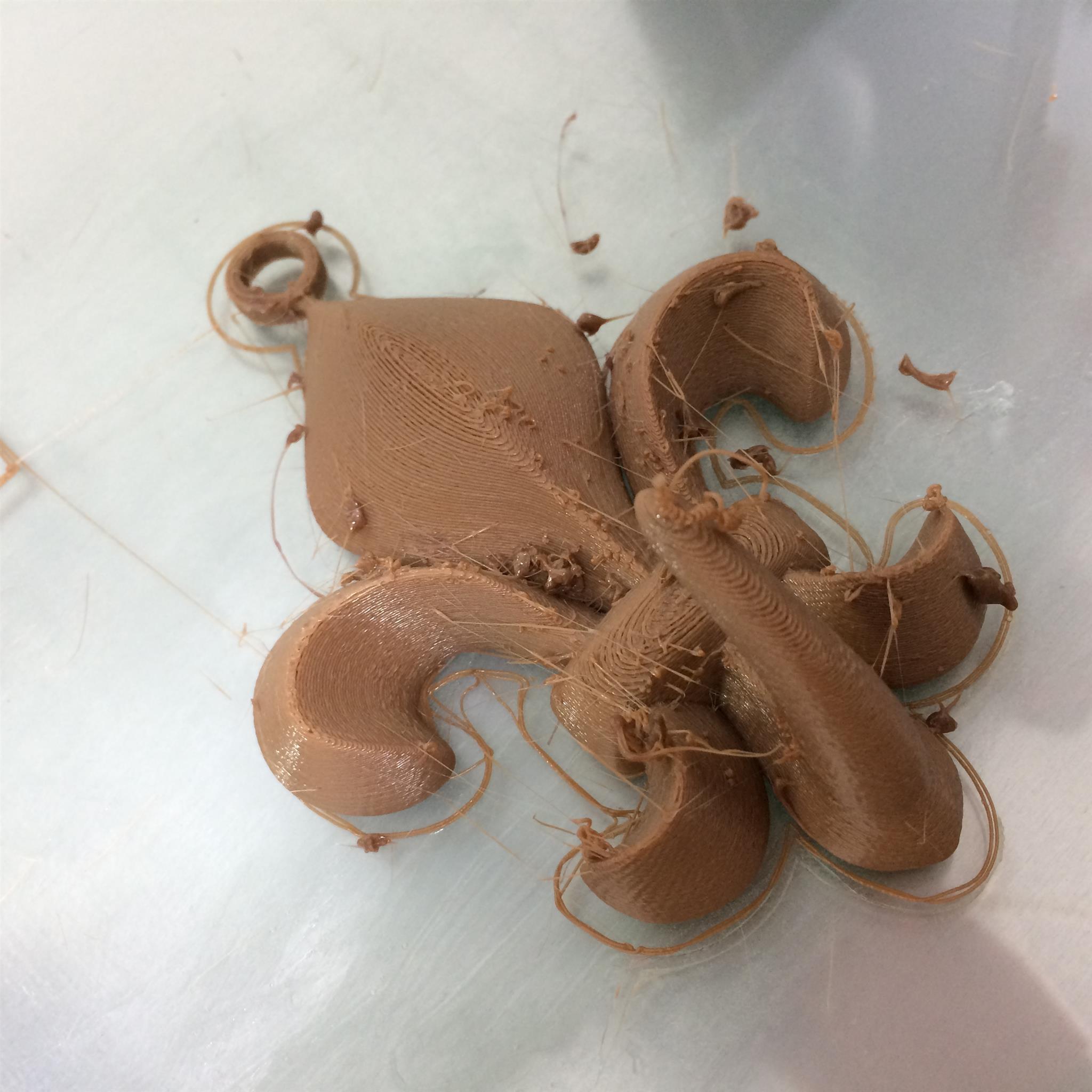

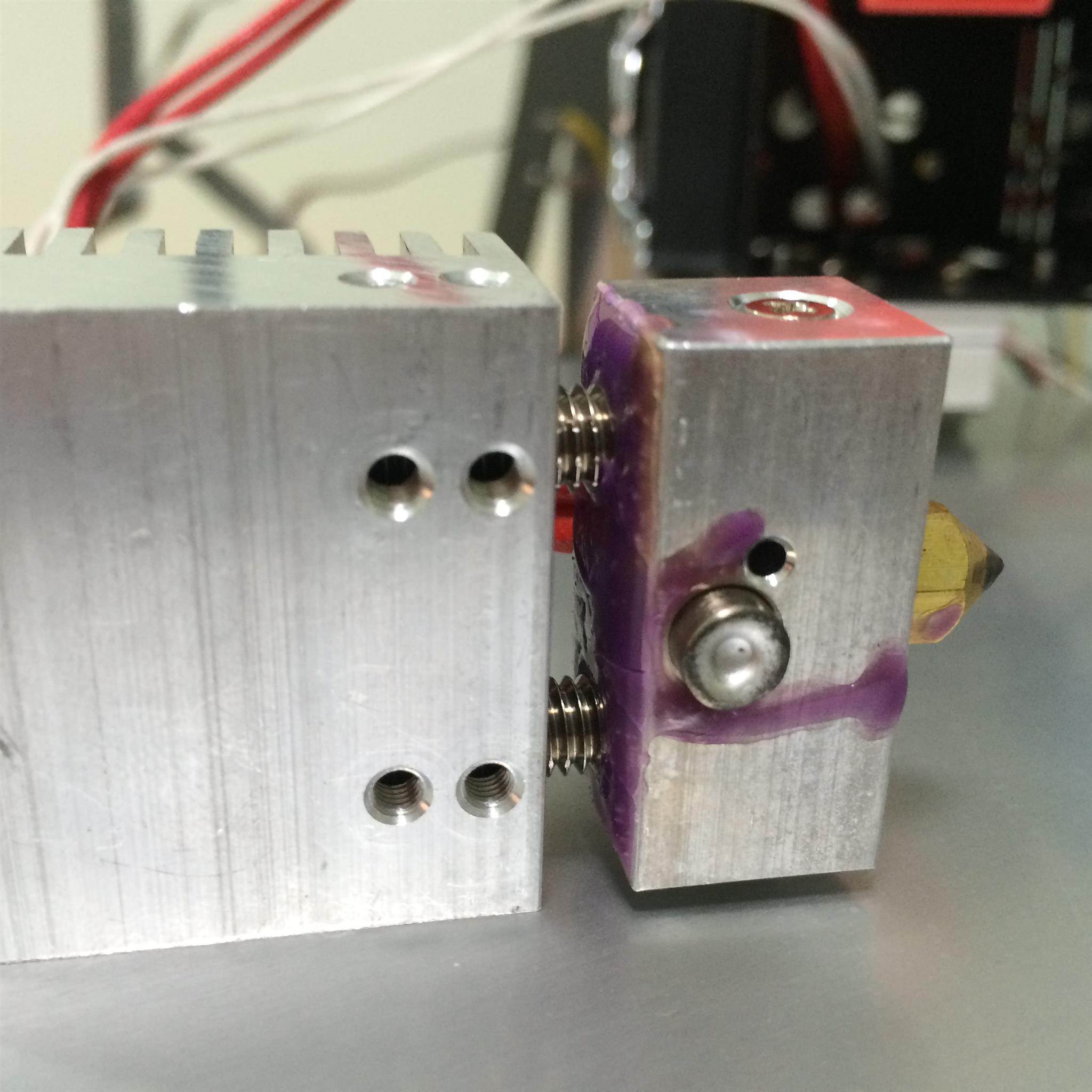

Здравствуйте. У меня похожая проблема. Принтер P802QM2 со смесителем. Через время нить не подаётся, если присмотреться к моторчику: зубцы прокручиваются по нити, без стука. И как я сейчас выяснил, сняв голову, есть течь(или была, или пока не выяснил). В инструкции вычитал (как обычно после) что при печати одной нитью вторая должна быть вставлена.Вставлена она не была. Вставить не получается, второй моторчик подачи не реагирует на команды с Repetier-Host, да и первый пластик полез из второй дырки и создал там пробку. Что думаете, уважаемые?
Вложения
Аватара пользователя
Mr_Zaratustra

Сообщения: 6
Зарегистрирован: 20 мар 2018, 16:00

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение setar » 27 мар 2018, 09:55

обычная ожидаемая пробка.
разбирать и прочищать (термо-механически)
можно химически но долго (PLA-едкий натр, ABS-ацетоном)
Аватара пользователя
setar
Site Admin

Сообщения: 10212
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение Mr_Zaratustra » 28 мар 2018, 09:04

Спасибо. Буду пробовать.
Аватара пользователя
Mr_Zaratustra

Сообщения: 6
Зарегистрирован: 20 мар 2018, 16:00

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение Mr_Zaratustra » 29 мар 2018, 12:34

Термо-механическая очистка помогла, спасибо. Теперь вижу проблему с осью. Только не с Y, как писали ранее, а с Z (если я правильно сориентировался это та которая поднимает голову вверх). Не могу откалибровать (выровнять) стол. Паркую в правом краю стола по Z, далее перемещаюсь к левому краю стола (через репитор управляя только осью X) ось Z начинает сама по себе чуть чуть приподниматься (одновременно два моторчика еле крутят). Но после этого паркуется нормально по левому краю. В итоге при печати первого слоя при перемещении головки от правого края к левому - ось Z приподнимается и с левого края печать по воздуху (т.е. вместо положенного расстояния до стола 0,2мм я получаю 0,5-1,0 мм, и этого хватает). И репитор не всегда команды посылает, через раз как то, а иногда и вообще наоборот (нажимаешь влево, а он двигает вправо). Продавец особо не помогает, скинул последнюю версию прошивку, толку нет. Вот и не знаю софт это или прошивка? Подскажите пожалуйста.

Добавлено спустя 2 часа 10 минут 3 секунды:

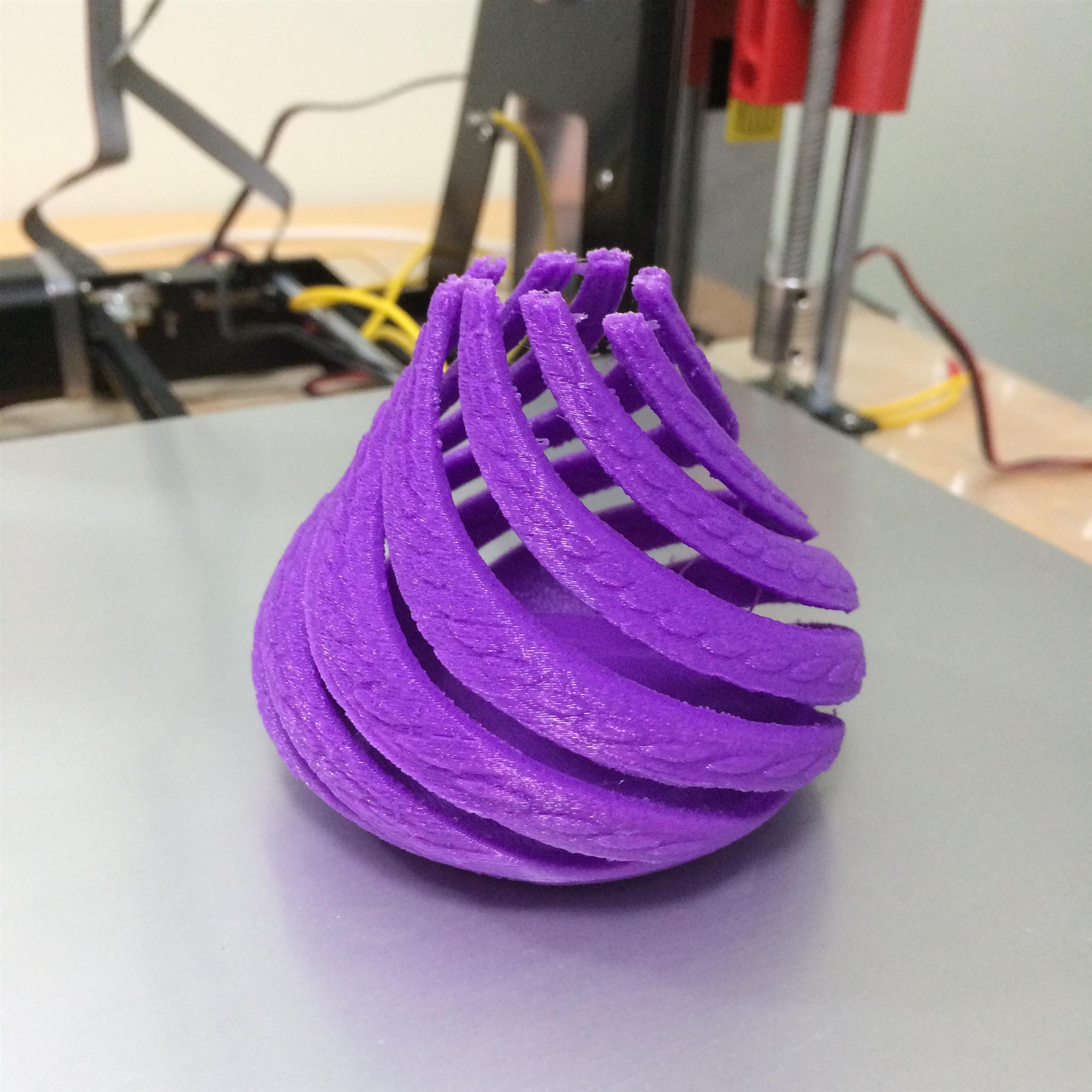

Это первая печать без сбоя. Косяков много, но в первую очередь хочу показать на фото: видно по первому слою как контур левого края гуляет.
Вложения
видно по первому слою как контур левого края гуляет
Аватара пользователя
Mr_Zaratustra

Сообщения: 6
Зарегистрирован: 20 мар 2018, 16:00

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение setar » 29 мар 2018, 12:59

если при движении в плоскости XY происходит корректировка (движение) Z
значит отрабатывает подсистема автоуровня (коррекции виртуальной плоскости нуля к физике стола).
Настройка и особенности работы подсистемы автоуровня отличаются от одной к другой версии прошивки,
и лучше этот вопрос изучить отдельно:
1. тип прошивки (Marlin , Marlin32 , MK4Duo , Smoothieware) - по нему находим документацию.
2. в документации изучаем какими командами (G или M кодами) :
  • делается автоуровень (часто это связки кодов - выпустить щуп, провести серию замеров, убрать щуп)
  • сохраняется матрица коррекции в файл на SD или в EEPROM (если он на контроллере имеется)
  • применяется ранее сохраненная матрица автоуровня
  • сбрасывается матрица с переходом к совпадению физической плоскости с виртуальной
  • и самое важное как "притянуть" имеющуюся матрицу к единственной точке замера

обычно методика печати бывает двух типов:
  1. замер поверхности по сетке точек делается каждый раз перед печатью (матрица обычно 3x3=9 точек или 5x5=25 точек)
  2. замер делается один раз на прогретом столе (всякий раз при глобальных механических переделках) и перед всякой печатью имеющаяся в памяти матрица "натягивается" на стол по одной контрольной точке (команда G30)
Аватара пользователя
setar
Site Admin

Сообщения: 10212
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение Mr_Zaratustra » 30 мар 2018, 16:10

Спасибо Setar, было включено авто-выравнивание (Autolevel - On). До изучения прошивки еще пока не дорос. Решил так - нашел в настройках (через LCD панель управления):
Configuration --> General --> Autolevel --> Off
и отключил его. Результат улучшился, но идеально выровнять стол, подкручивая гайки, не получилось. Делать это (отключать автовыравнивание) надо только после того как сделали конект в Repetier-Host (я работою с репитором, как в других программах не знаю). И как я понял это потому что он при подсоединении к принтеру отправляет ему свои (точнее ваши же, только ранее вами настроенные) настройки, и они сбивают эту опцию. Мне бы хотелось мышкой в программе такую галочку ставить или убирать, а не крутилку на принтаке вертеть.
Еще раз всем спасибо за помощь. Перехожу в раздел для новичков)
Аватара пользователя
Mr_Zaratustra

Сообщения: 6
Зарегистрирован: 20 мар 2018, 16:00

Re: ZONESTAR P802Q сбой по Y-оси.

Сообщение OBN_RacerMan » 30 мар 2018, 17:41

Mr_Zaratustra писал(а):Мне бы хотелось мышкой в программе такую галочку ставить или убирать, а не крутилку на принтаке вертеть.

В Simplify3D "предстартовыми" кодами можно включить или выключить "автолевелинг". И все эти коды должны работать в любой программе.
Точно не помню (принтер и программа дома).. но что-то типа такого:
Код: Выделить всёРазвернуть
M420 S1 - это загрузка данных калибровки в память - выполнять перед печатью.

Без M420 S1 калибровочные данные просто при печати не будут учены.
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 116
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей
