каретки с прижимом под v

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

каретки с прижимом под v

Сообщение ShadowOleg » 09 янв 2018, 20:44

подскажите еще конструктивы прижимов роликов на каретках под профиль с v пазом.
сам нашел пару https://www.thingiverse.com/thing:1930200 возможно будет не соосность прижимного ролика

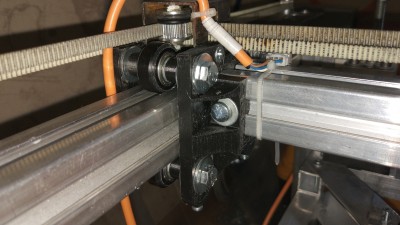

и https://www.thingiverse.com/thing:1839201 использую сейчас пожожий конструктив только в металле.
3 или 4 ролика лучше использовать?
на 4 равномерней износ всех роликов и более точное центрирование, стоит оно "лишнего ролика"
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 111
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: каретки с прижимом под v

Сообщение ShadowOleg » 25 янв 2018, 17:44

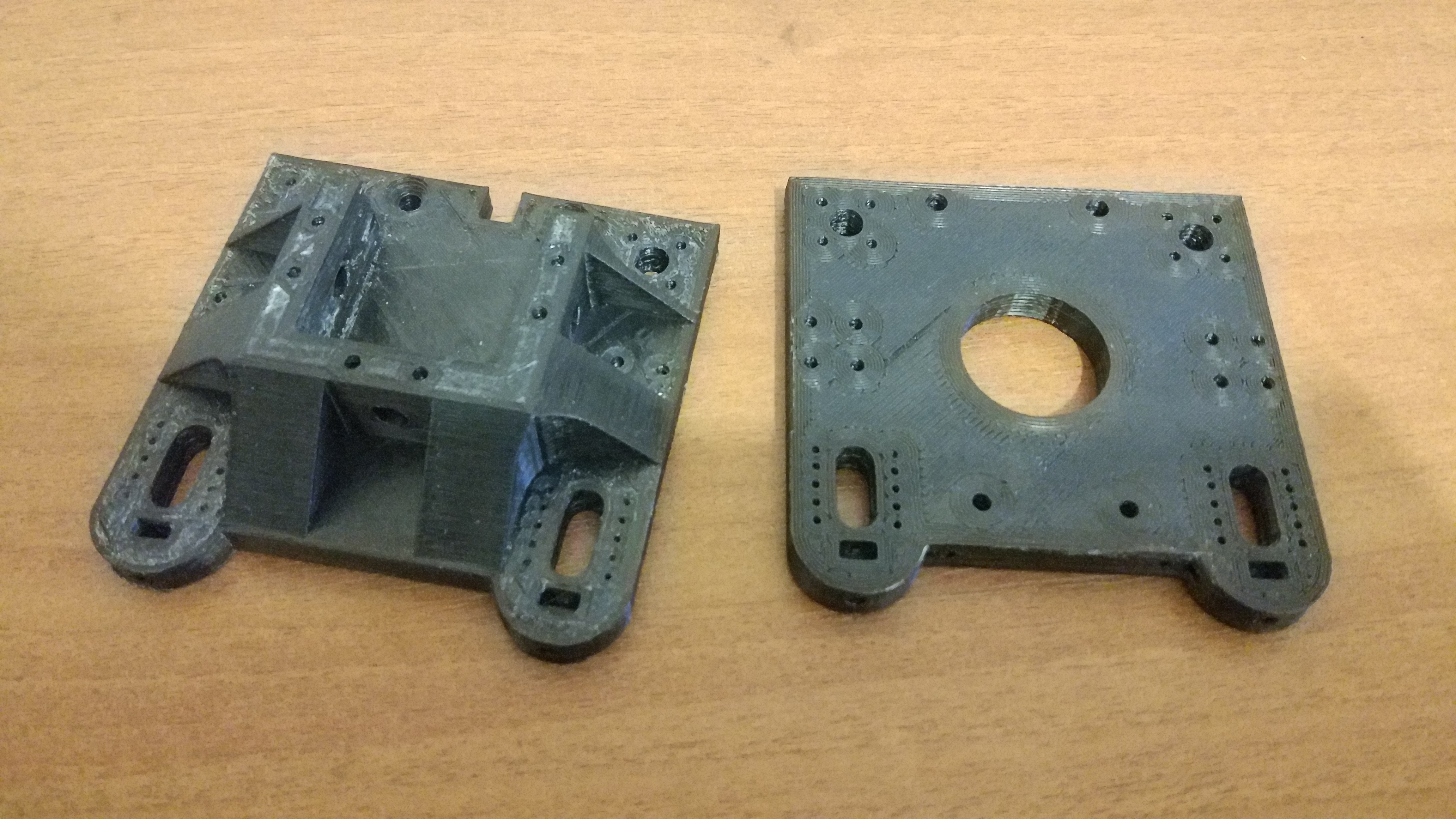

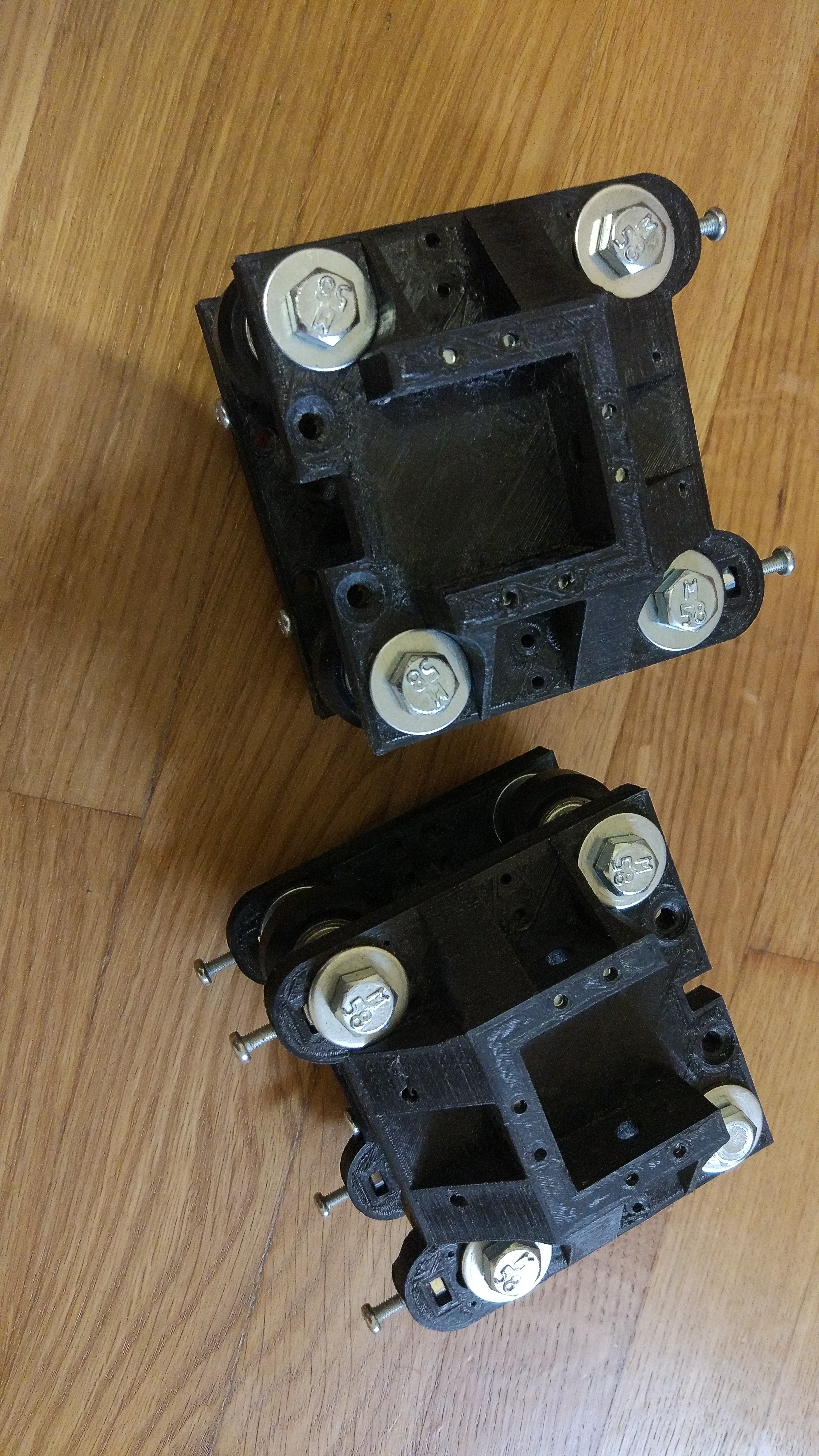

получилось с 2-мя из 4-ех прижимными роликами, регулировка прижима с обоих концов оси ролика.
отлично катается и держит люфты.


CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 111
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань

Re: каретки с прижимом под v

Сообщение setar » 25 янв 2018, 18:58

вы конечно в курсе что это не V профиль :)
Аватара пользователя
setar
Site Admin

Сообщения: 10100
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: каретки с прижимом под v

Сообщение ShadowOleg » 25 янв 2018, 20:05

setar писал(а):вы конечно в курсе что это не V профиль :)

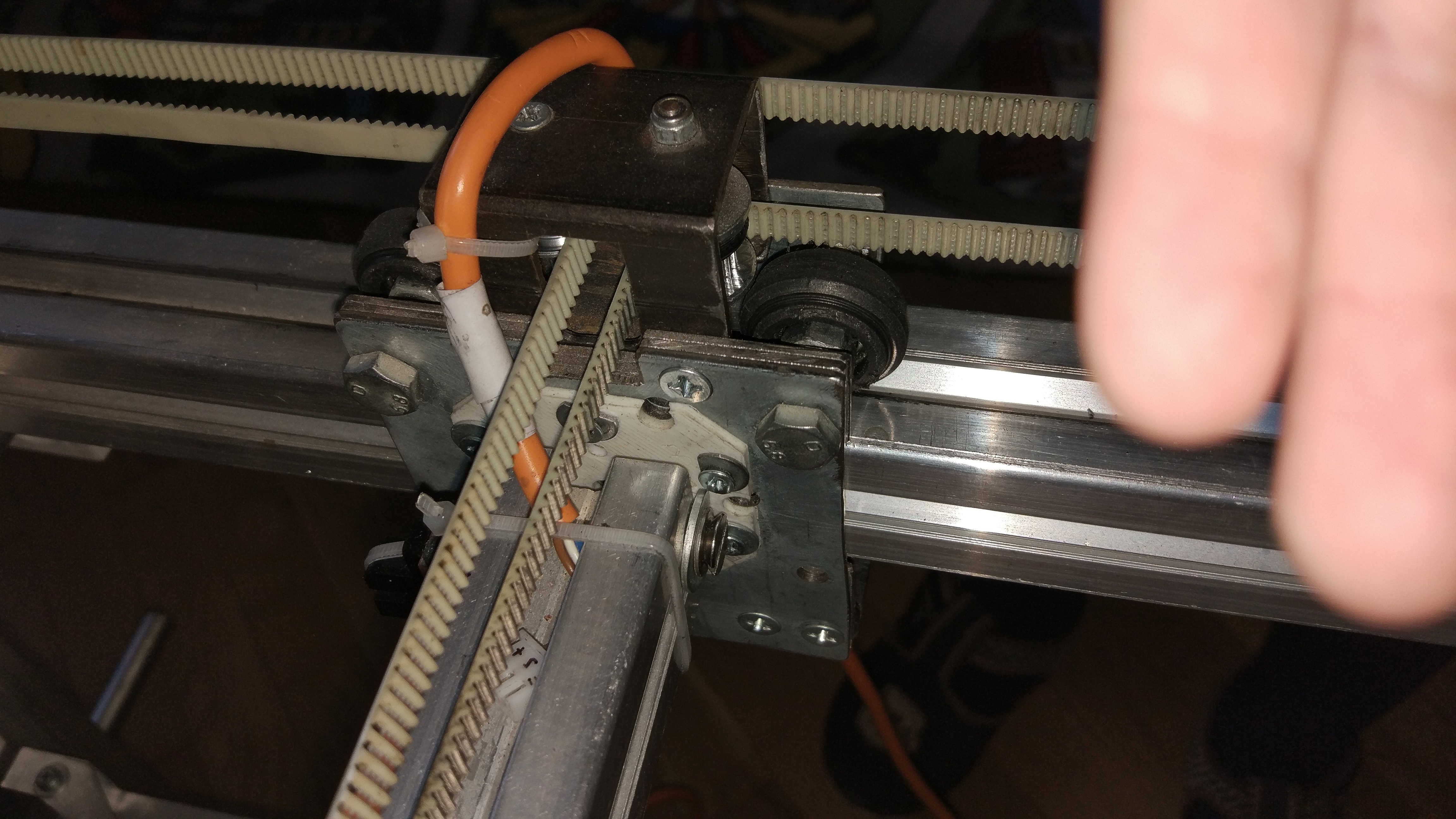

да, конечно, в планах на будущее переделать увеличив область печати и поставив именно V профиль, хотя нормальные ролики(из маслопропитанного капролона) до сих пор функционируют, накатались в каждом по 4 маленькие канавки, чего не скажешь о роликах из графитом наполненного капролона
CoreXY Mega2560 0,3mm
Аватара пользователя
ShadowOleg

Сообщения: 111
Зарегистрирован: 06 янв 2016, 01:49
Откуда: Рязань
