Внешние драйверы TB6600

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Внешние драйверы TB6600

Сообщение setar » 01 дек 2017, 18:36

Сегодня поставил на своего старичка внешние драйверы TB6600
Драйвер простой, по надежности пока не знаю, но думаю все отлично будет.
Выдает до 4А тока с шагом до 1/32 с напряжением от 9 до 40В.

По шуму конечно ему не тягаться с TMC21** впрочем как и им по развиваемому моменту и току :)
Самое приятно это ! внимание ! практически холодные моторы при токе выше чем был задан на DRV4988.
Там чтобы не было сдвигов приходилось выставлять ток в 1.5А и снижать где то до 1.2 из за перегрева ~60C
А сейчас я выставил 1.5А (действующий с пиком 1.7А) и моторы практически холодные ~ 30C

В общем если не гнаться за компактностью и тишиной а предпочесть отсутствие сдвигов и перегрева - рекомендую.
Вложения
Снимок экрана 2017-12-01 в 17.35.55.png
Аватара пользователя
setar
Site Admin

Сообщения: 10218
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Внешние драйверы TB6600

Сообщение Madf » 01 дек 2017, 18:40

Какая температура окружающей среды?
Madf

Сообщения: 2995
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Внешние драйверы TB6600

Сообщение setar » 01 дек 2017, 22:34

комнатная, у меня старый принтер не закрыт - обычный mendel90

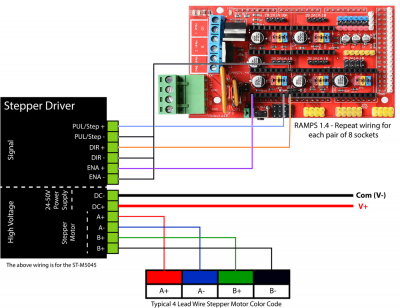

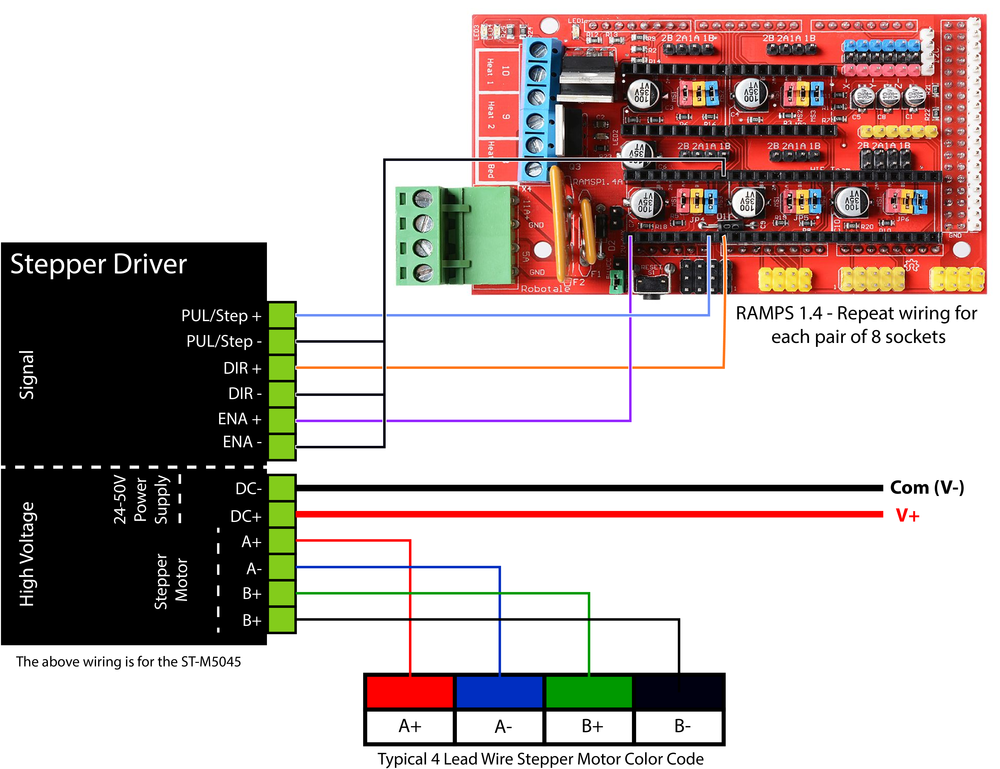

забыл написать, цеплял так:
тут схема для другого драйвера, но суть та же (только разъем по другому порядку выведен, цеплять по маркировке сигналов)
Вложения
Аватара пользователя
setar
Site Admin

Сообщения: 10218
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Внешние драйверы TB6600

Сообщение ALS » 02 дек 2017, 00:33

Парни, бросьте так шутить.

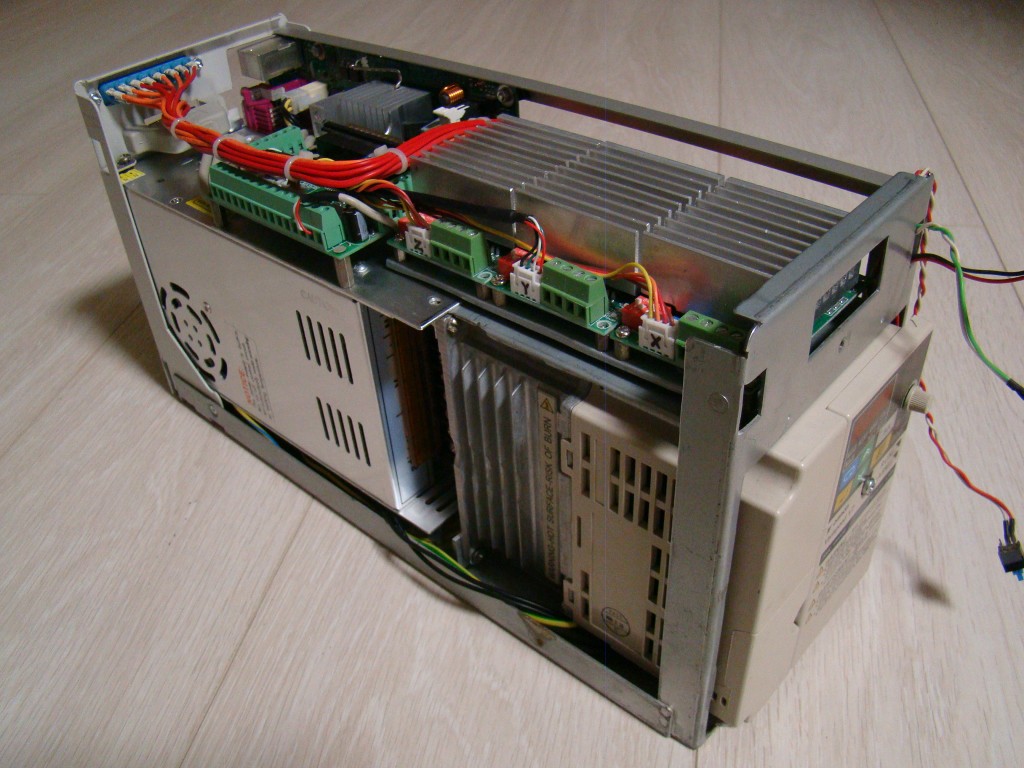

Они стоЯт чуть ли не в каждом первом самопальном _фрезере_ с ЧПУ.
Я свой собирал ровно 2 года назад, движки на осях - Nema23, тип не помню, но самые здоровые, ок. 80-100мм в длину.
Бывает, часов по 10-12 работают.

А вы только сейчас, получается, решили немного отвлечься от всей этой горячечной мелюзги и попробовать что-то более человеческое ?
Какая им, [censored], температура окружающей среды ?
Они у меня на лоджии работают, летом, когда температура на улице и 35 бывает.
Причем, эти еще и самые дешевые из всех вариантов на TB6600, продающихся на али. таки уже нет :)

Аватара пользователя
ALS

Сообщения: 740
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Внешние драйверы TB6600

Сообщение Dmitry__ » 02 дек 2017, 02:13

ALS, ну чего ты так возбудился? :)
Все правильно, у меня тоже валяются такие драйвера, после пожара лазерной резки. Но тут люди считают копейки, ферштейн?
Аватара пользователя
Dmitry__

Сообщения: 7629
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Внешние драйверы TB6600

Сообщение ALS » 02 дек 2017, 02:56

На моей памяти тут было два пожара, не считая твоего.
По моему глубокому убеждению - из-за копеечного барахла.
Ну и стоит ли "люди копейки считают" того, что потом балконы/дома дотла выгорают ?
Аватара пользователя
ALS

Сообщения: 740
Зарегистрирован: 24 окт 2011, 23:32
Откуда: Севастополь
прог. языки: асм

Re: Внешние драйверы TB6600

Сообщение Dmitry__ » 02 дек 2017, 03:43

Не, ALS, у нас был пожар на заводе, на обыкновенном лазерном резаке (человеческий фактор). После чего мне достались такие драйвера, ну и цпу тоже забрал из этого станка, но он сильно пострадал. А TB6600 очень даже живой :). Но не знаю что с ним делать :)

Добавлено спустя 3 минуты 21 секунду:
А может и не TB6600, но очень похож...

Добавлено спустя 4 минуты 28 секунд:
Во, достал с полки, оказался совсем не TB6600, а m420 Microstep Driver :oops: Но похоооооож :)

Добавлено спустя 2 минуты 44 секунды:
А посмотрел видео - совсем не похож :D
Надо setar-у подарить эту хрень :)
Аватара пользователя
Dmitry__

Сообщения: 7629
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: Внешние драйверы TB6600

Сообщение Madf » 02 дек 2017, 11:29

setar писал(а):комнатная

24 или 30+ градусов? в зависимости от сезона, температура разная
Madf

Сообщения: 2995
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: Внешние драйверы TB6600

Сообщение ales2k » 03 дек 2017, 13:04

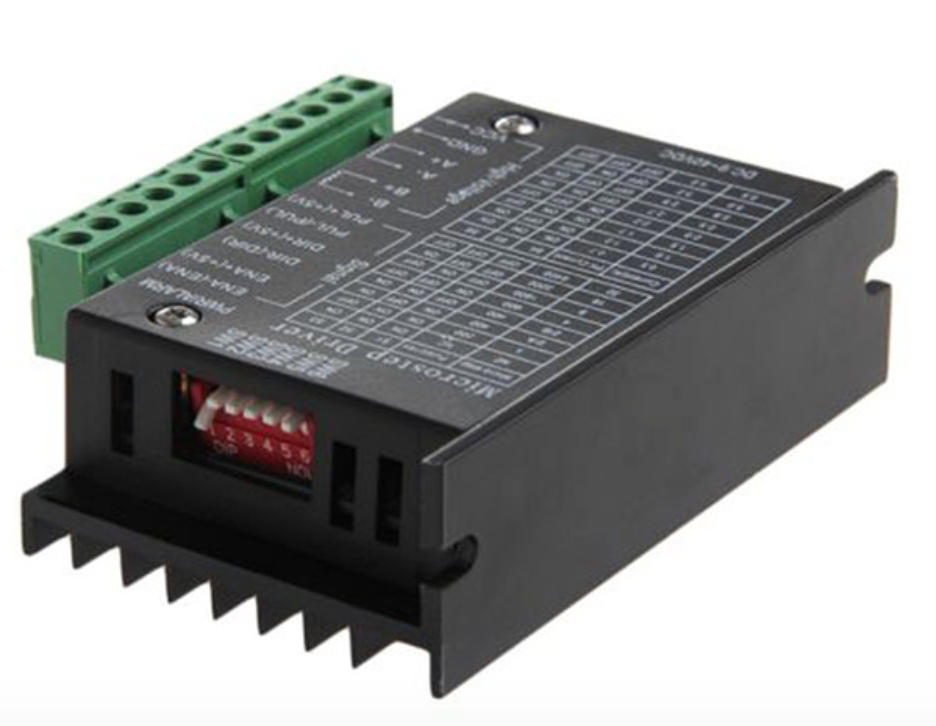

Ага я тоже их использую - три раза уже на форуме про них писал. Но ток у меня выставлен на 2A. Ничего не греется :). И цена приемлимая.

Только это ТОЧНО не TB6600, а аналог.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 456
Зарегистрирован: 30 июн 2014, 12:50

Re: Внешние драйверы TB6600

Сообщение setar » 03 дек 2017, 15:18

Madf писал(а):
setar писал(а):комнатная

24 или 30+ градусов? в зависимости от сезона, температура разная

:) а нас нынче зима, но температура в офисе одинакова всегда из за инверторов, ровно 22С
Аватара пользователя
setar
Site Admin

Сообщения: 10218
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко
