LCD-принтер JAP LCD 5.5

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

LCD-принтер JAP LCD 5.5

Сообщение 3DLab » 24 ноя 2017, 17:11

Приветствую!
После завершения проекта DLP-принтера я взялся за, на мой взгляд, очень перспективную тему LCD-принтеров.

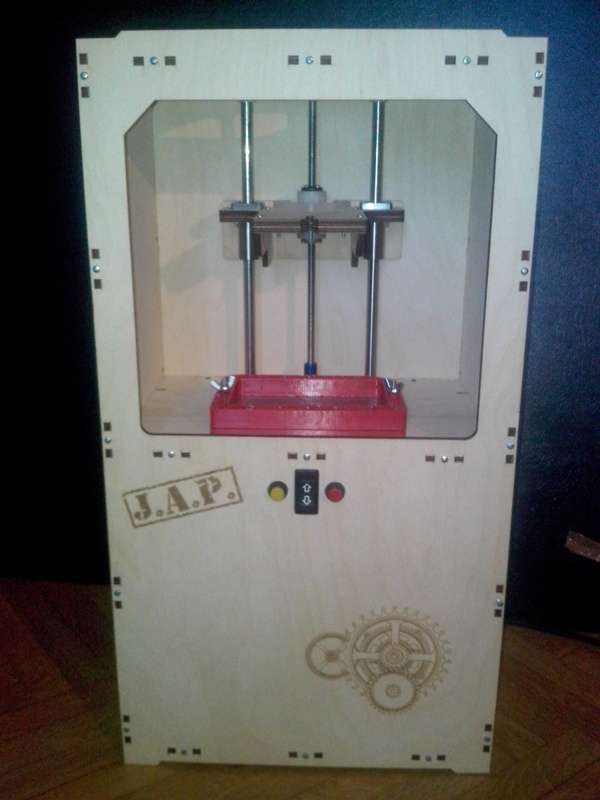

И вот первый образец готов. Задумывался он как аналог широко известного Wanhao D7, но с исправлением его недостатков. Поэтому не буду подробно описывать его возможности, сосредоточусь на отличиях от D7.




1. Ось Z. В D7 реализована крайне убого. Про свою реализацию я уже подробно рассказывал в статье о DLP-принтере. Здесь абсолютно тоже самое. Жесткий кубический корпус, валы 12мм, двигатель 0.9 градуса на шаг с винтом-трапецией с шагом 4 мм, позволяющий выбирать высоту слоя, кратной 0.01 мм без дробления шага, система антивоблинга.

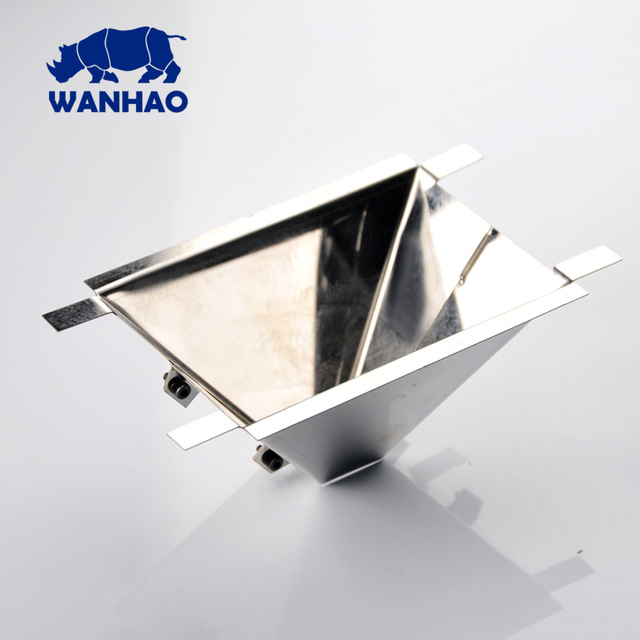

2. Оптическая часть. В D7 свет от диода добирается до матрицы вот по такому рефлектору:



Это позволяет использовать почти всю мощность светодиода, но многократно переотраженные лучи просвечивают матрицу под разными углами, что приводит к паразитной засветке полимера.
Я отказался от рефлектора в пользу конденсорной линзы. Для компенсации потерь мощности на освещение области вокруг матрицы пришлось использовать более мощный диод. Однако, результат очень достойный.

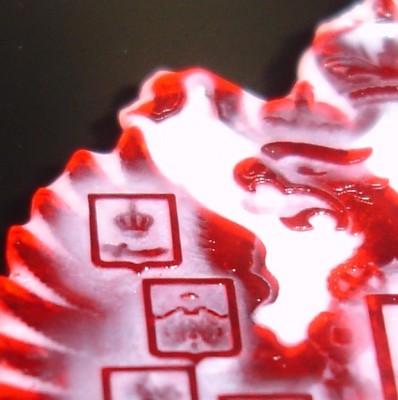

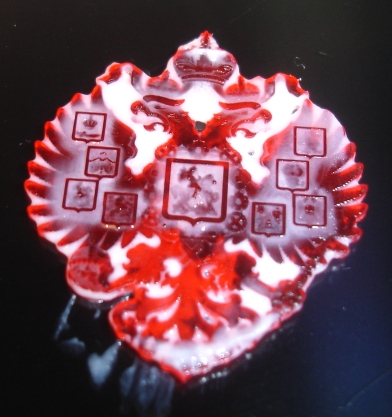

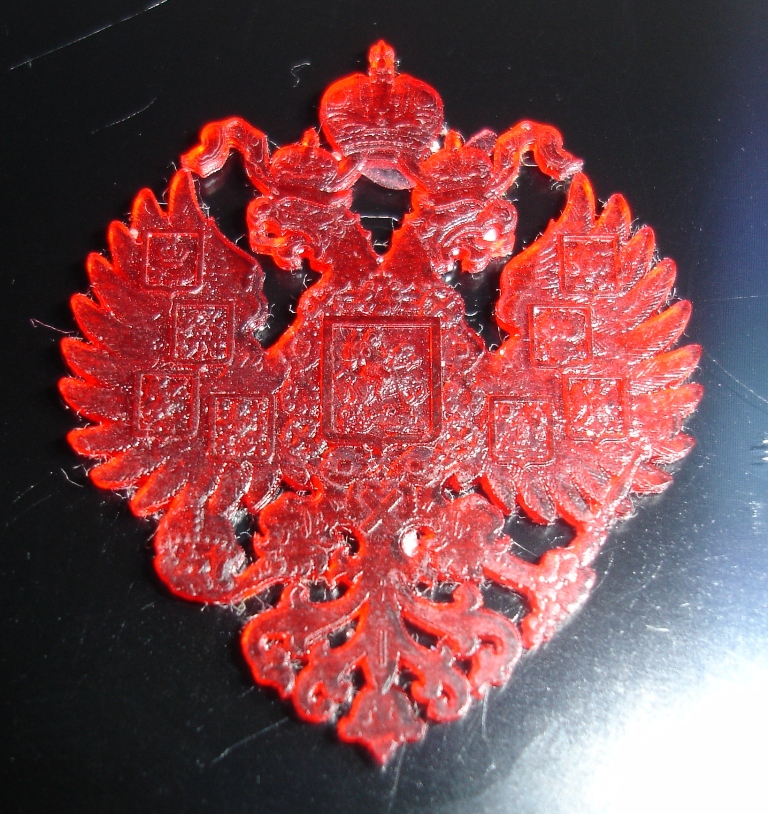

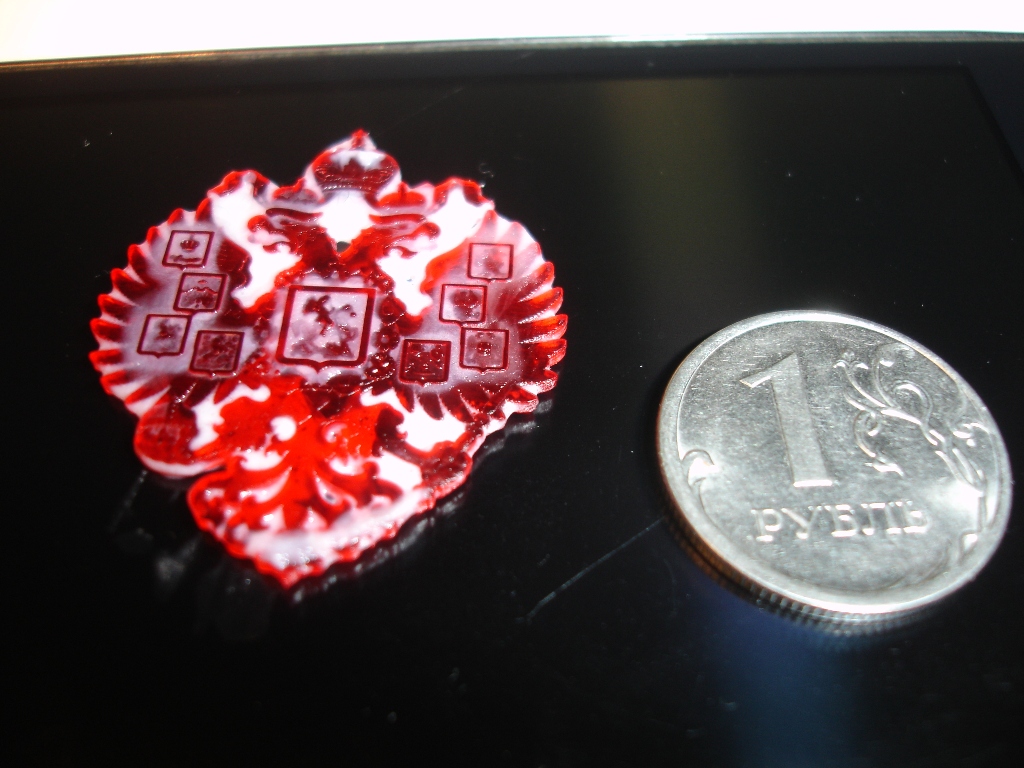

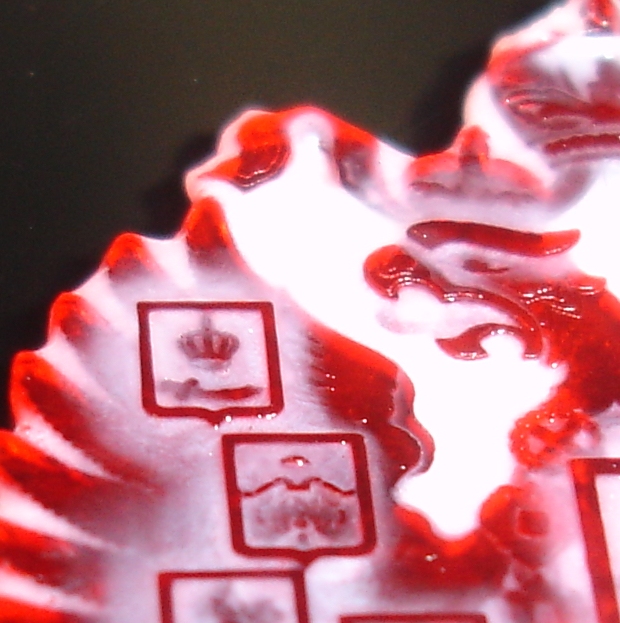

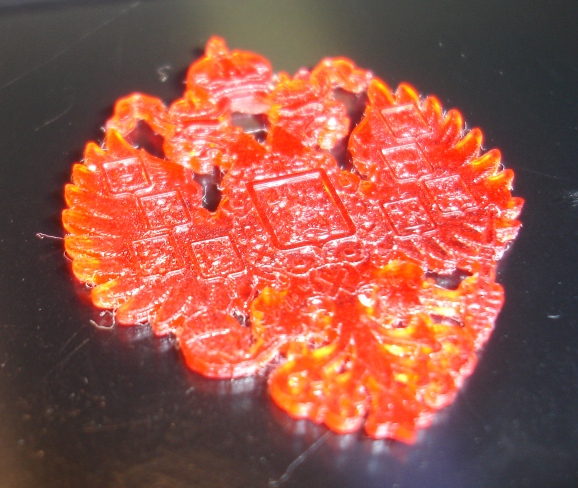

Обратите внимание на герб с короной и саблей. Отверстия в короне пропечатались. Я бы сказал, что результат лучше, чем на DLP-принтере с разрешением 50 микрон, по крайней мере с обычными (не ювелирными) полимерами. Это связано с присутствием в спектре DLP длин волн 410 нм и выше, которые дают сильную паразитную засветку.

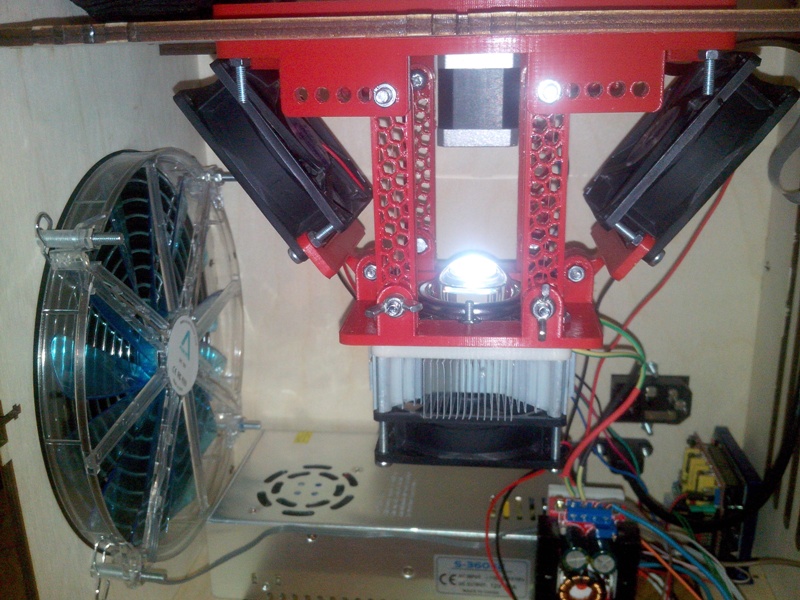

3. Охлаждение. Для продления срока службы матрицы её необходимо охлаждать. Я использовал и активное охлаждение и модификацию матрицы. Большая потеря мощности (и, следовательно, выделение тепла) происходит на нижнем поляризаторе матрицы. Я поместил между нижним поляризатором и матрицей стекло 2 мм. Стекло с нижним поляризатором обдувается вентиляторами.

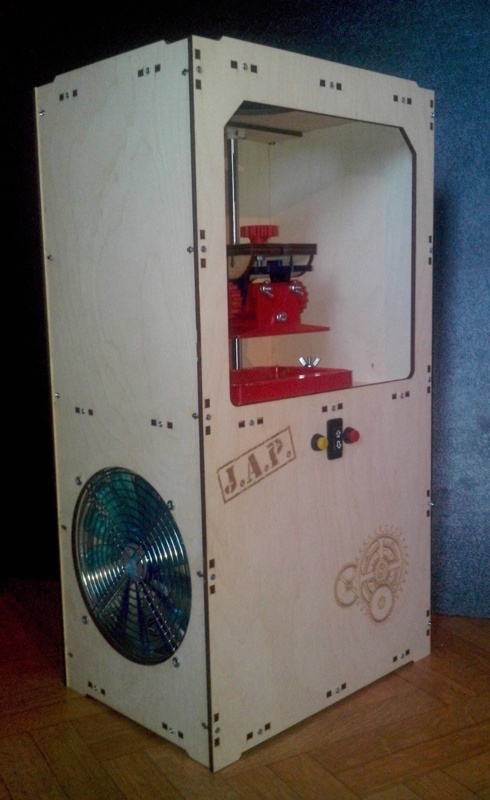

Так же весь корпус продувается большим вентилятором 200 мм.

Подробности в следующих постах.

P.S. Матрица 4К 5.5 дюймов, диод 405 нм 50 ватт (в серии будут 100 Вт), линза 60 градусов, полимер 3DLab Kingsize.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: LCD-принтер JAP LCD 5.5

Сообщение OBN_RacerMan » 24 ноя 2017, 23:55

Интересно, а если попробовать применить для уменьшения паразитной засветки в качестве фазированной решётки "секретный экран" (одевается поверх родного, и что там на экране - видно только если смотреть близко к "перпендикуляру")?
Что типа такого:
https://www.ebay.com/itm/Anti-Spy-Peeping-Privacy-Temper-Glass-Screen-Protector-Fr-iPhone5-6S-7-8-plus-WL/201711794100?hash=item2ef6f5b7b4:m:mTJ5CpnSt3vRD5AxKKZP0qA
Печатаю на Flyingbear P902
Аватара пользователя
OBN_RacerMan

Сообщения: 153
Зарегистрирован: 05 сен 2017, 10:50
Откуда: Обнинск
ФИО: Андрей

Re: LCD-принтер JAP LCD 5.5

Сообщение 3DLab » 25 ноя 2017, 10:44

OBN_RacerMan писал(а):Интересно, а если попробовать применить для уменьшения паразитной засветки в качестве фазированной решётки "секретный экран" (одевается поверх родного, и что там на экране - видно только если смотреть близко к "перпендикуляру")?
Что типа такого:
https://www.ebay.com/itm/Anti-Spy-Peeping-Privacy-Temper-Glass-Screen-Protector-Fr-iPhone5-6S-7-8-plus-WL/201711794100?hash=item2ef6f5b7b4:m:mTJ5CpnSt3vRD5AxKKZP0qA

Спасибо за наводку. Надо будет попробовать.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: LCD-принтер JAP LCD 5.5

Сообщение Myp » 25 ноя 2017, 13:10

не стоит
это стекло ужасно сильно затеняет, там процентов 70 света теряется.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17491
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: LCD-принтер JAP LCD 5.5

Сообщение Madf » 25 ноя 2017, 13:31

Полярики - такие полярики.)
Проблема скорее может быть в другом: нерасчитана на большие температуры и непонятно пропускает вообще нужный спектр волн.
Madf

Сообщения: 3036
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LCD-принтер JAP LCD 5.5

Сообщение 3DLab » 28 ноя 2017, 16:26

Ориентировочный BoM-лист для его самостоятельной постройки с некоторыми комментариями.

1. Собственно, LCD

Понадобится сама матрица 5.5 дюймов 2560*1440 с удаленной подсветкой и контроллер матрицы. Контроллеру нужно питание 5 вольт через microUSB-разъем. В зависимости от варианта установки матрицы потребуется защитное стекло или алюминиевый (медный или другой совсем непрозрачный) скотч.
Купить можно здесь.

2. Мозги

Про электронику я уже рассказывал в статье о постройке DLP-принтера. Здесь всё тоже самое.
Arduino Uno
CNC Shield
Драйвер A4988

3. Ось Z

Про нее я тоже уже подробно рассказывал.
Шаговый двигатель 0.9 градуса на шаг
Винт-трапеция с шагом 4 мм длиной 300 мм
Каленые валы 12 мм (беру в РФ)
Линейный подшипник LMK12LUU - 2шт.
Подшипник 22х8мм - 2шт.
Гайка POM резьба 4мм
Муфта (я перешел на печатные муфты из SBS-Pro)

4. Оптическая часть

Светодиод 400-405 нм 50-100 ватт. К сожалению, качество диодов очень нестабильно даже у одного и того же продавца. Что мы видим и на примере Д7, где время засветки одного и того же полимера может отличаться почти в 2 раза на разных принтерах. Поэтому лучше брать диоды с запасом по мощности.
Охлаждение диода и линза одним куском.
Также понадобится термопаста для установки диода на радиатор.

5. Силовая часть

Блок питания 12В 30А
Преобразователь напряжения
для диода 50 Вт
для диода 100 Вт (можно найти попроще и подешевле, но я считаю, что в этом случае нужен некоторый запас по мощности)
Реле
для диода 50 Вт
для диода 100 Вт

6. Вентиляторы

Общий вентилятор 200 мм
Решетка вентилятора (опционально)
Вентилятор 80-100 мм для обдува матрицы (я беру оффлайн)

7. Разное

Разъем питания
Удлинитель HDMI
Две классические ардуиновские кнопки 12мм без фиксации (вкл/выкл светодиода и вкл/выкл двигателя)



Кабель 220В, кабель HDMI, кабель USB тип B, клеммы/проводки.
Разнообразные метизы.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: LCD-принтер JAP LCD 5.5

Сообщение Madf » 28 ноя 2017, 16:48

Дык там вроде бы DSI у экрана, ещё контроллер понадобится или пишка?
Вообще с таким количеством куллеров, я бы начал опасаться пыли, через время там у вас насосется слой. Остужалку либо надо выносить, по другому делать или весь корпус герметизировать и фильтры ставить. Оптика же...
Madf

Сообщения: 3036
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: LCD-принтер JAP LCD 5.5

Сообщение 3DLab » 28 ноя 2017, 17:02

Madf писал(а):Дык там вроде бы DSI у экрана, ещё контроллер понадобится или пишка?
Вообще с таким количеством куллеров, я бы начал опасаться пыли, через время там у вас насосется слой. Остужалку либо надо выносить, по другому делать или весь корпус герметизировать и фильтры ставить. Оптика же...

Про контроллер я упомянул и по ссылке там всё подробно расписано. Два кулера на обдув матрицы 5.5 дюймов действительно избыточно. Достаточно одного. Линзу периодически придется протирать. Это нормально, любая оптика требует ухода.
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: LCD-принтер JAP LCD 5.5

Сообщение 3DLab » 18 май 2018, 08:35

Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир

Re: LCD-принтер JAP LCD 5.5

Сообщение Aseris » 18 май 2018, 15:00

Несовсем хорошее решение с вентилятором - пыль убьет оптику очень быстро.
Аватара пользователя
Aseris

Сообщения: 1092
Зарегистрирован: 01 сен 2009, 14:58
Откуда: Чехия
прог. языки: C/С++, VHDL, Verilog, ASM, Python

Re: LCD-принтер JAP LCD 5.5

Сообщение 3DLab » 18 май 2018, 15:31

Aseris писал(а):Несовсем хорошее решение с вентилятором - пыль убьет оптику очень быстро.

За любой оптикой нужен уход
Фотополимеры для DLP/LCD https://vk.com/jap_dlp
Аватара пользователя
3DLab

Сообщения: 109
Зарегистрирован: 01 дек 2016, 11:36
Откуда: Нижний Новгород
ФИО: Владимир
