Дельтоводам Эффектор

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Дельтоводам Эффектор

Сообщение ales2k » 06 окт 2017, 13:25

Будет ли интересна платка на место эффектора с
* тензодатчиком для автоуровня,
* освещением
* коммутацией всех соединений печатающей головы

За исходник взят [url]https://duet3d.com/wiki/Smart_effector_and_carriage_adapters_for_delta_printer[/url]
и немного допилен под наши реалии.
Верх

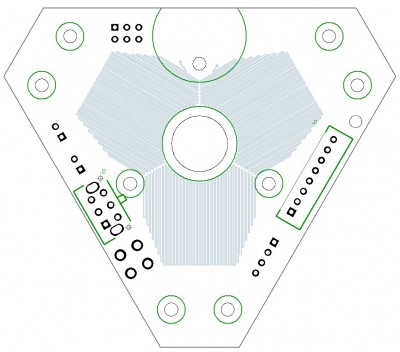

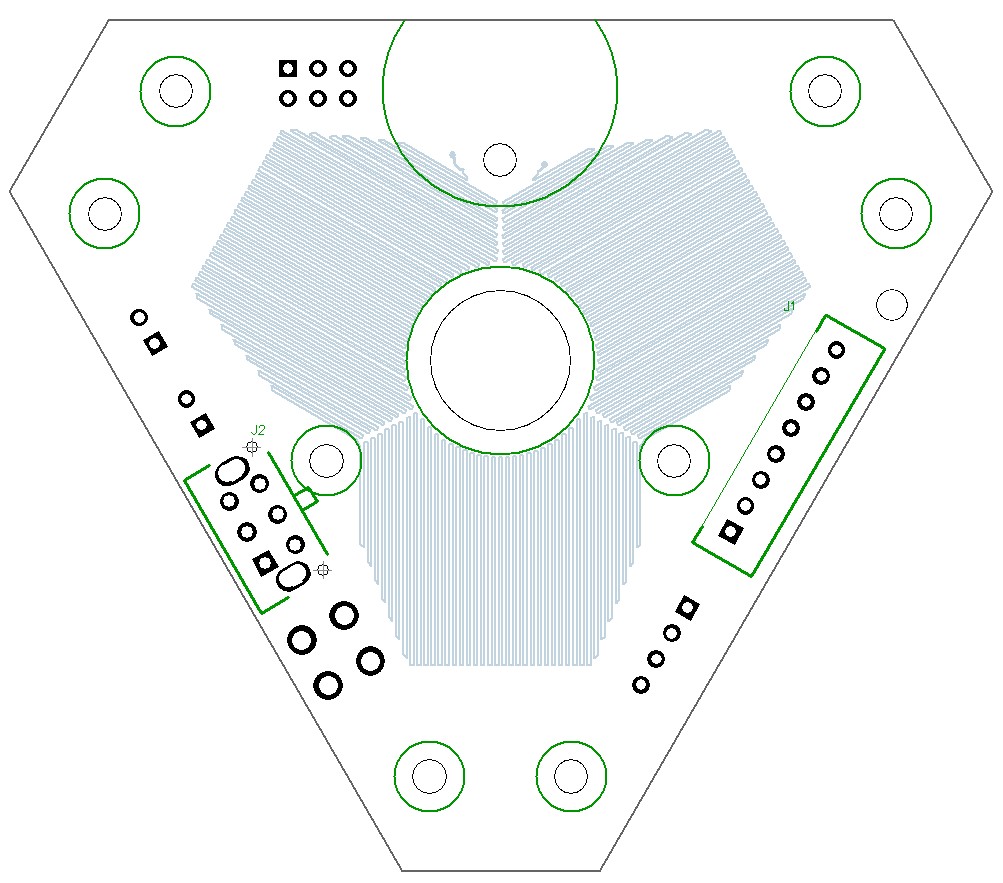

[attachment=1]effector_top.jpg[/attachment]
Низ

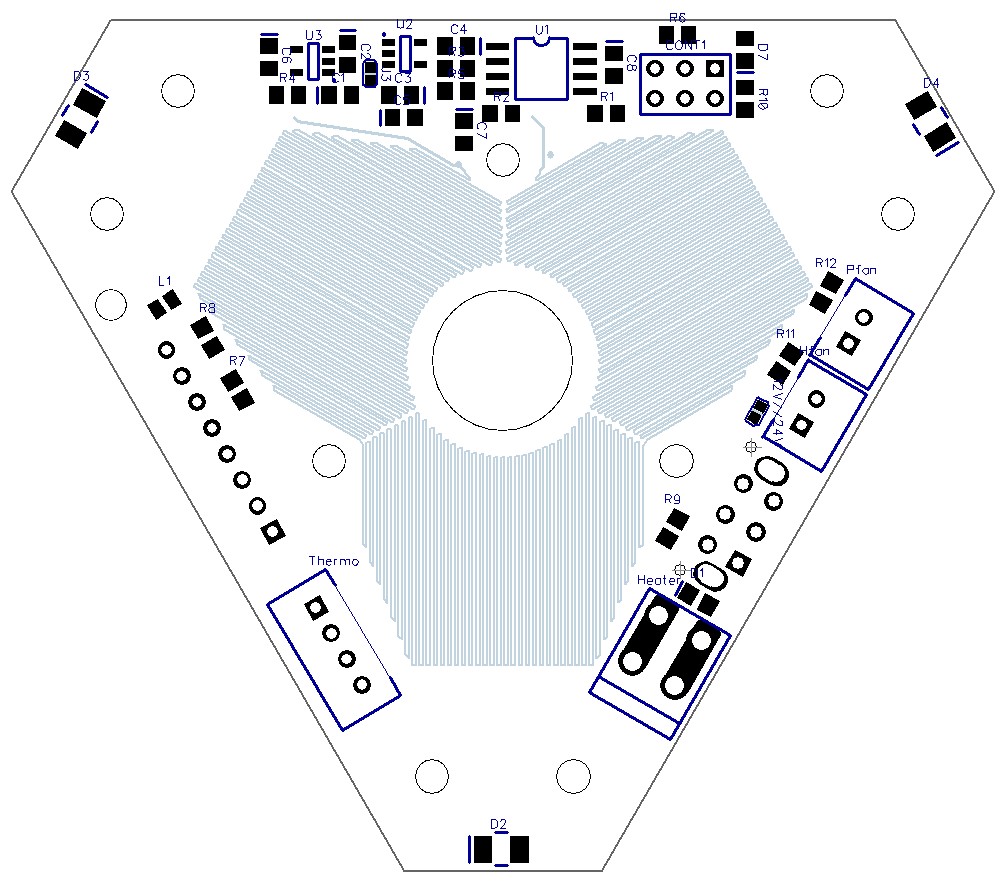

[attachment=0]effector_bottom.jpg[/attachment]

Стоимость первой партии выйдет 1500 руб за прошитую плату в сборе с комплектом всех разъемов для подключения.(В Москве).
(Разъемы будут чуть другие чем у исходника.)
Жду откликов, если найдутся желающие - запущу в производство и выложу в разделе купить-продать. Срок изготовления первой партии около месяца.

[size=85][color=green]Добавлено спустя 4 минуты 26 секунд:[/color][/size]
Маленький момент - размеры платы высота 72, ширина 83 в самой широкой части. Между посадочными отверстиями для креплений 12. Между центрами ближних отверстий креплений 55.

Нужны такие размеры или есть вариации?
Вложения
низ
верх
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 435
Зарегистрирован: 30 июн 2014, 12:50

Re: Дельтоводам Эффектор

Сообщение kindrat » 06 окт 2017, 13:49

Интересно. Меня запишите в очередь.
kindrat

Сообщения: 205
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки

Re: Дельтоводам Эффектор

Сообщение ales2k » 06 окт 2017, 14:29

Пока очереди как таковой нет. Пытаюсь понять - делать партию или нет. И уточнить посадочные размеры - бывают разные как выяснилось.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 435
Зарегистрирован: 30 июн 2014, 12:50

Re: Дельтоводам Эффектор

Сообщение pdk » 07 окт 2017, 14:48

Поясните, а в чем радость от тензодатчика?
Он дает преимущество в сравнении с индукционным?
pdk

Сообщения: 88
Зарегистрирован: 20 янв 2010, 16:48
Откуда: Королев
Skype: pdkdrp
ФИО: Антон

Re: Дельтоводам Эффектор

Сообщение ales2k » 07 окт 2017, 23:17

pdk писал(а):Поясните, а в чем радость от тензодатчика?
Он дает преимущество в сравнении с индукционным?


Срабатывает при нажатии головой на стол, теоретически более точен, чем индукционный.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 435
Зарегистрирован: 30 июн 2014, 12:50

Re: Дельтоводам Эффектор

Сообщение kindrat » 09 окт 2017, 16:00

У меня дельты самодельные, поэтому размер не проблема - устраивает такой.
kindrat

Сообщения: 205
Зарегистрирован: 13 мар 2013, 14:31
Откуда: Химки
