Самостоятельная сборка принтера RK-1.

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Самостоятельная сборка принтера RK-1.

Сообщение VVd1 » 28 сен 2017, 19:58

Здравствуйте.
По объявлению на этом форуме был куплен набор для сборки принтера RK-1.
Комплекты были разной степени готовности, соответственно цена тоже была разная. С целю экономии был приобретен самый недорогой из предлагаемых, он же самый не собранный, если можно так сказать.

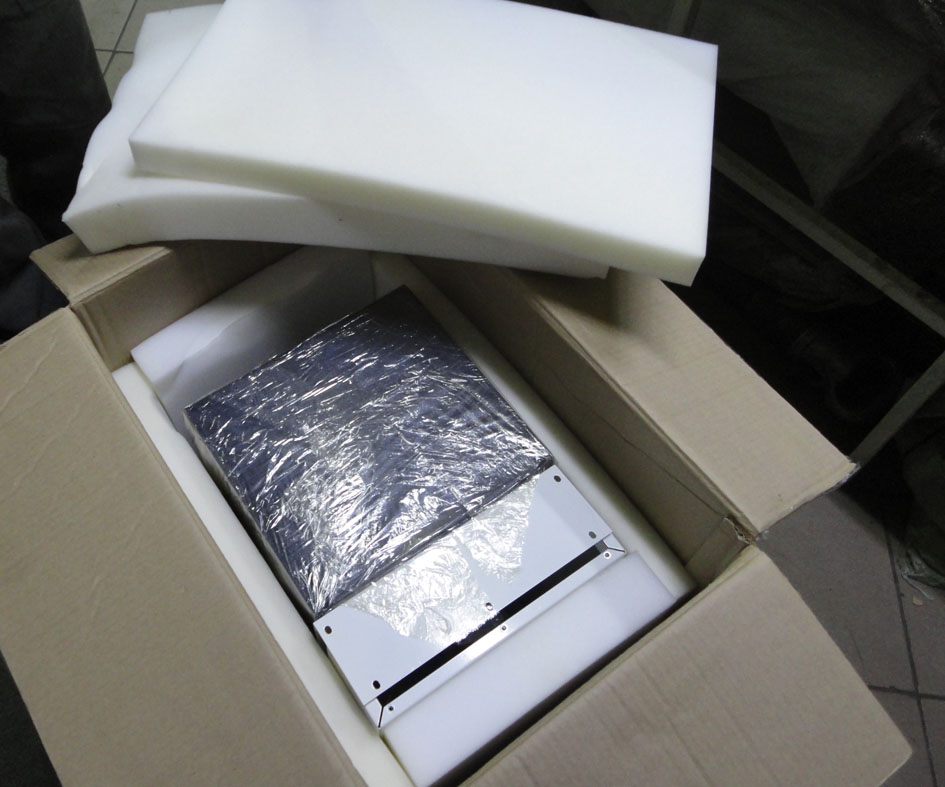

За неделю посылка дошла. Упаковка весьма надежная.

К набору прилагалась инструкция для сборки. Обычно инструкцию начинают читать в последний момент, после фраз « да ну, чё я сам не разберусь», «да чего тут сложного» или после того когда из устройства вылетел какой-то странный дым.
Я решил подойти к вопросу серьезно и начал читать инструкцию. И первый же пункт поставил меня в ступор. Зенковка отверстий корпуса. Инструмент – зенкер. Я конечно знал, что такое зенкер, но обычно в его качестве выступало сверло большего диаметра. Т.е. зенкера у меня не было. Второй пункт инструкции оказался тоже не простым. Установка гаек заклепок М4. Инструмент вытяжной пистолет. Пистолета у меня тоже не было. Значит нам дорога в магазин крепежа.
В магазине купил зенкер. Цена на вытяжной пистолет сильно удивила. С мыслями «собственно за что такие деньги» и «да ну, че я сам не сделаю установщик заклепок» были докуплены несколько высокопрочных болтов и упорный подшипник для будущего установщика.

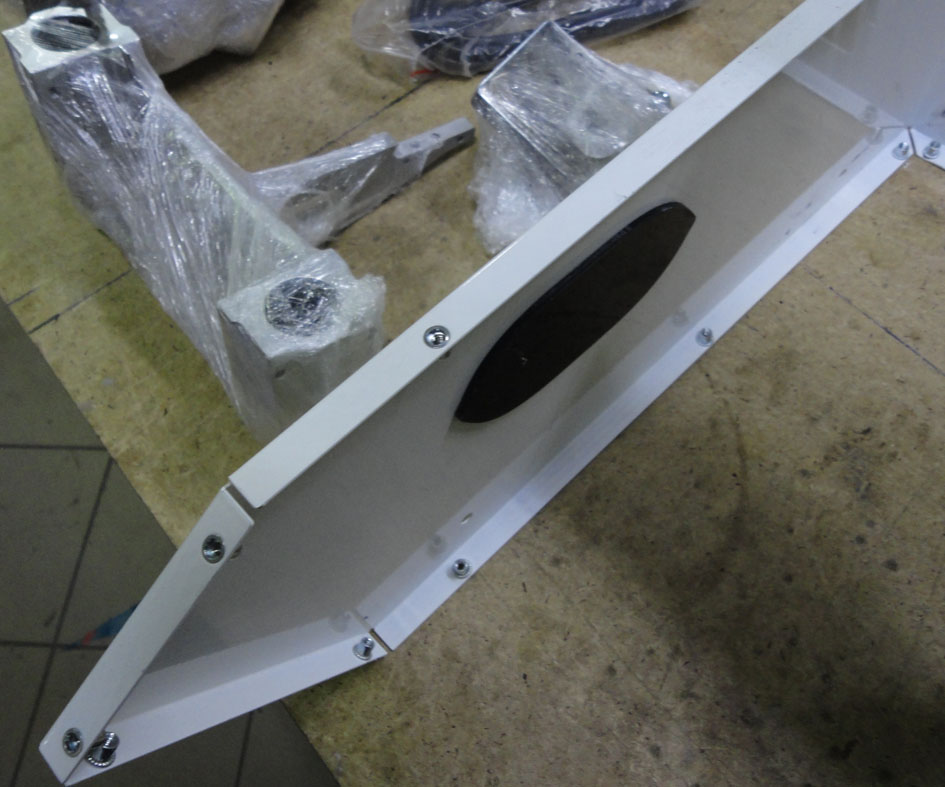

Вернувшись с этим набором решил начать сборку. Распаковал посылку и … Оказалось, что все заклепки уже установлены в корпус, полагаю отверстия тоже были зенкованы.

Я рад, часть работы уже сделана, я не купил дорогой пистолет и в добавок у меня теперь есть зенкер.
Вывод: первым делом читать инструкцию не всегда полезно.

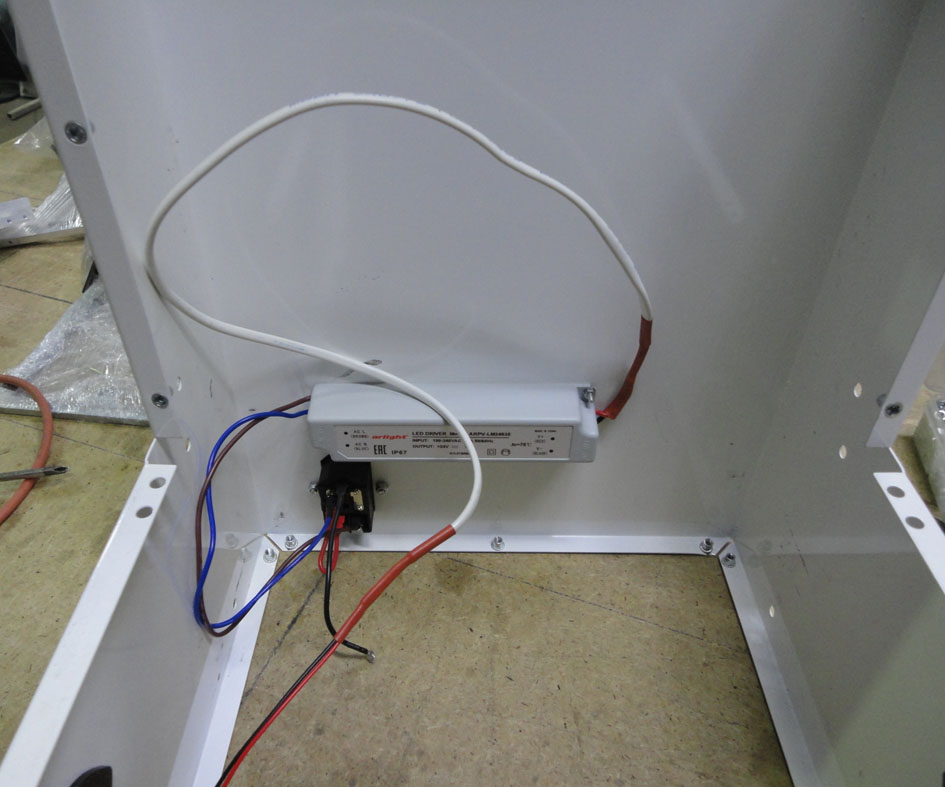

Следующий пункт установка блока питания. Здесь все легко. Даже в отведенный норматив ( в инструкции помимо того, что нужно сделать указанно время на эту операцию) уложился.

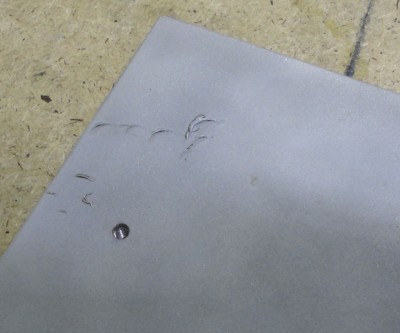

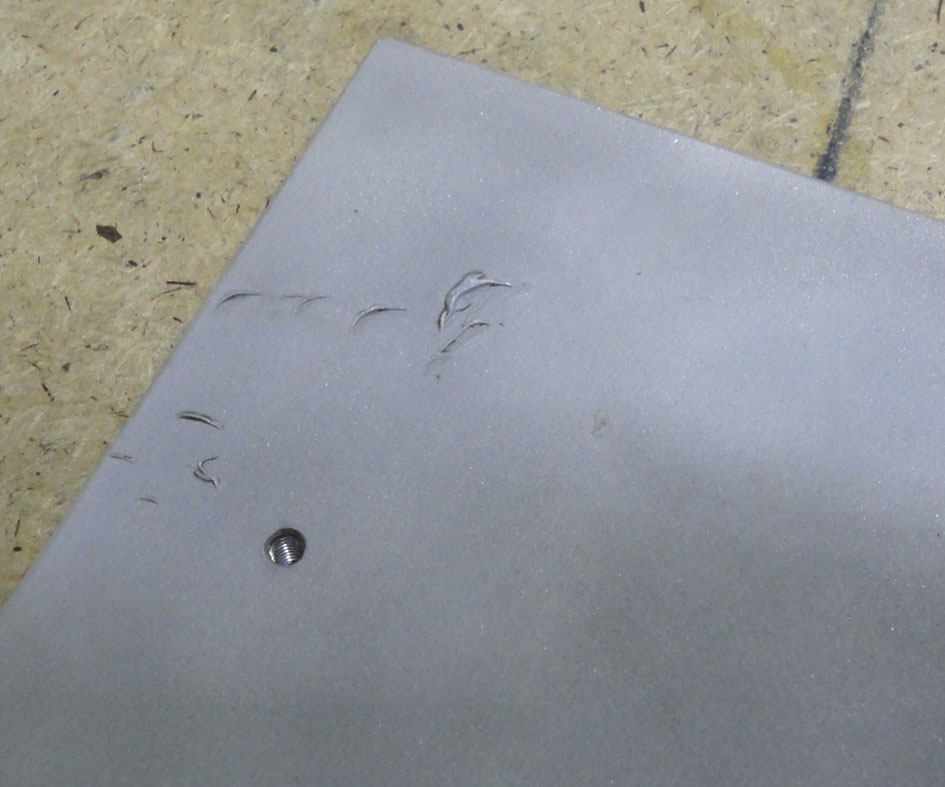

Дальше сборка платформы. На этом этапе к платформе нужно приклеить стекло. Здесь возникли неурядицы. Сторона платформы к которой нужно клеить стекло оказалась с большими задирами.

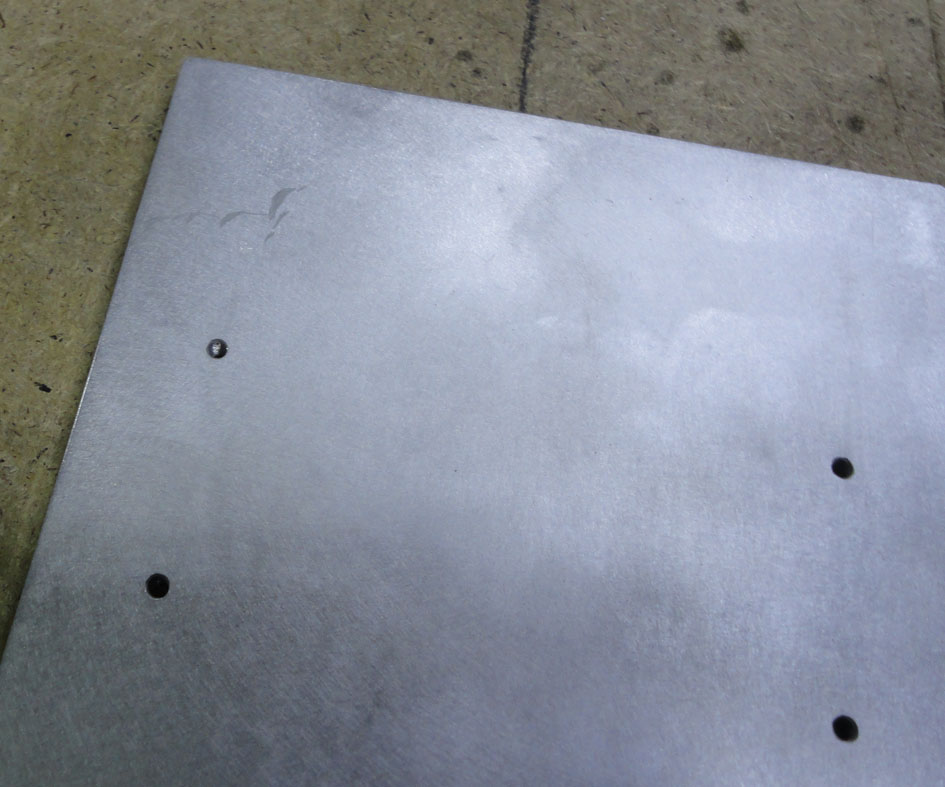

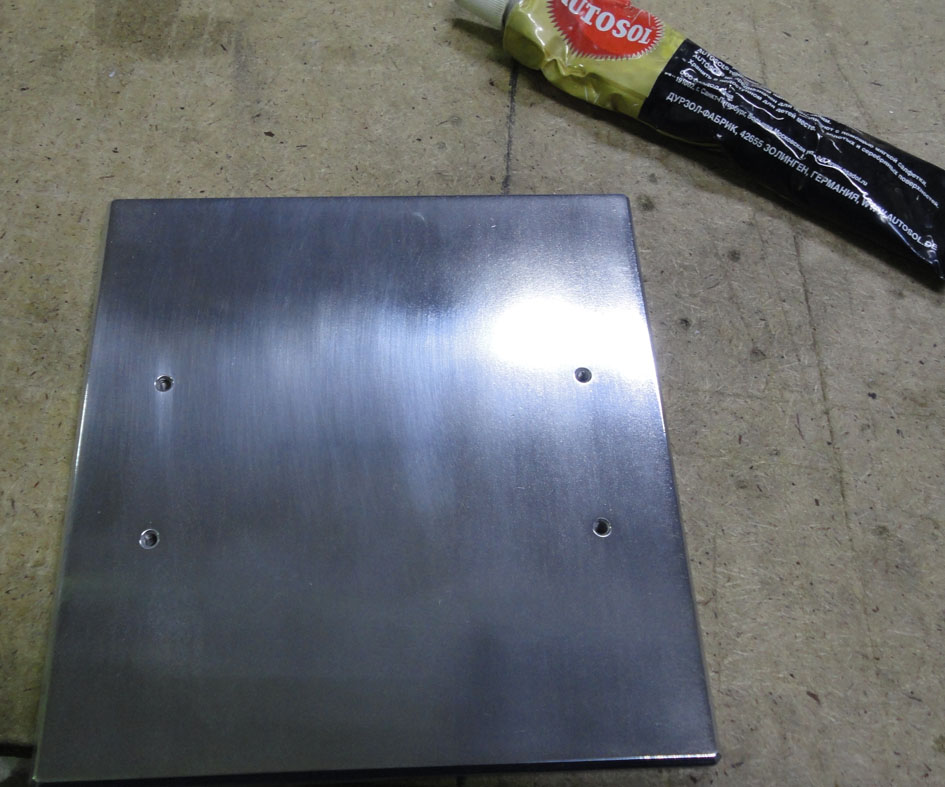

Причем эти задиры появились не при транспортировки, а в процессе изготовления. Решаемо, отшлифовал задиры лицевую строну вообще отполировал.

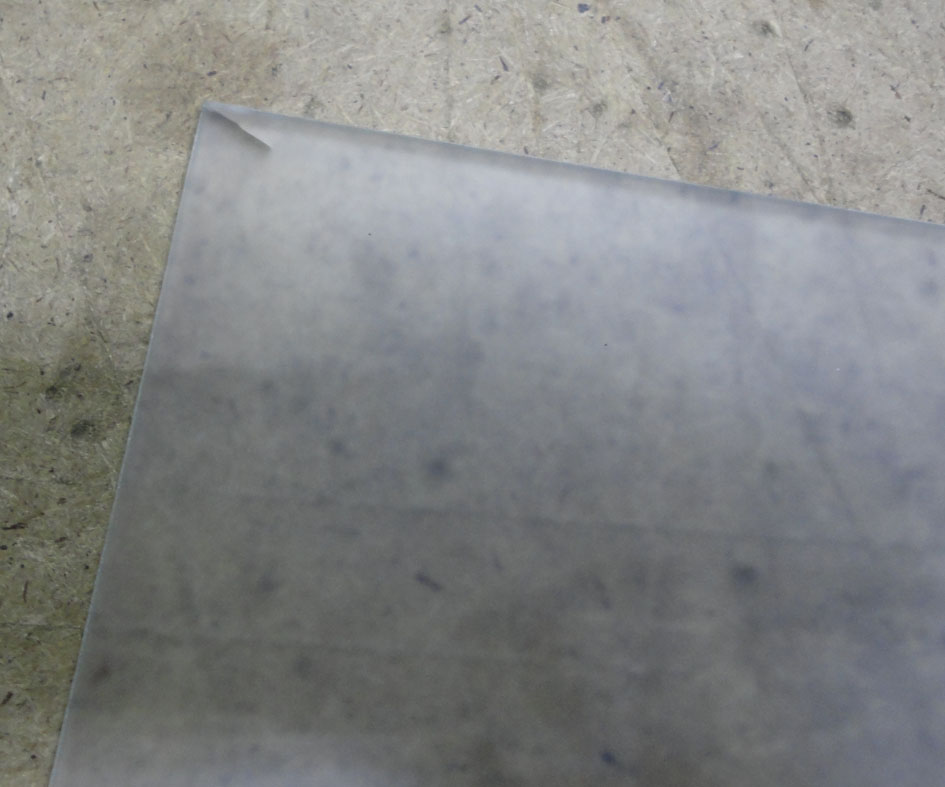

Стекло которое нужно приклеить тоже не перенесло дороги треснуло.

Нужно резать новое. Тут вопрос стекло обычное или со специфическими свойствами?
VVd1

Сообщения: 6
Зарегистрирован: 27 сен 2017, 06:53

Re: Самостоятельная сборка принтера RK-1.

Сообщение igo.ilya » 29 сен 2017, 14:55

VVd1 писал(а):Вывод: первым делом читать инструкцию не всегда полезно.

Да,и изучить что вам приехало и степень сборки :wink:
Там некоторые детали уже тоже собраны.
На счёт стекла.Стекло обычное,толщиной 4 мм.С одной стороны матовое.Глянцевой стороной приклеивается на силикон к платформе.Я бы не покупал новое стекло,т.к. оно у вас немного треснутое как раз в том месте, в котором должно приклеиватся к платформе.Клеить надо на силикон,нанеся его по периметру толщиной примерно 10-15 мм не более.Клеить стекло надо после сборки,т.к. если винты крепления ушей длиннее,то они могут продавить стекло.А если клеить будуте после установки винтов, то стекло ляжет с небольшим зазором и ничего ему не будет.
igo.ilya

Сообщения: 10
Зарегистрирован: 12 сен 2017, 18:02
Откуда: Санкт-Петербург
ФИО: Илья

Re: Самостоятельная сборка принтера RK-1.

Сообщение VVd1 » 29 сен 2017, 18:25

По стеклу понятно.

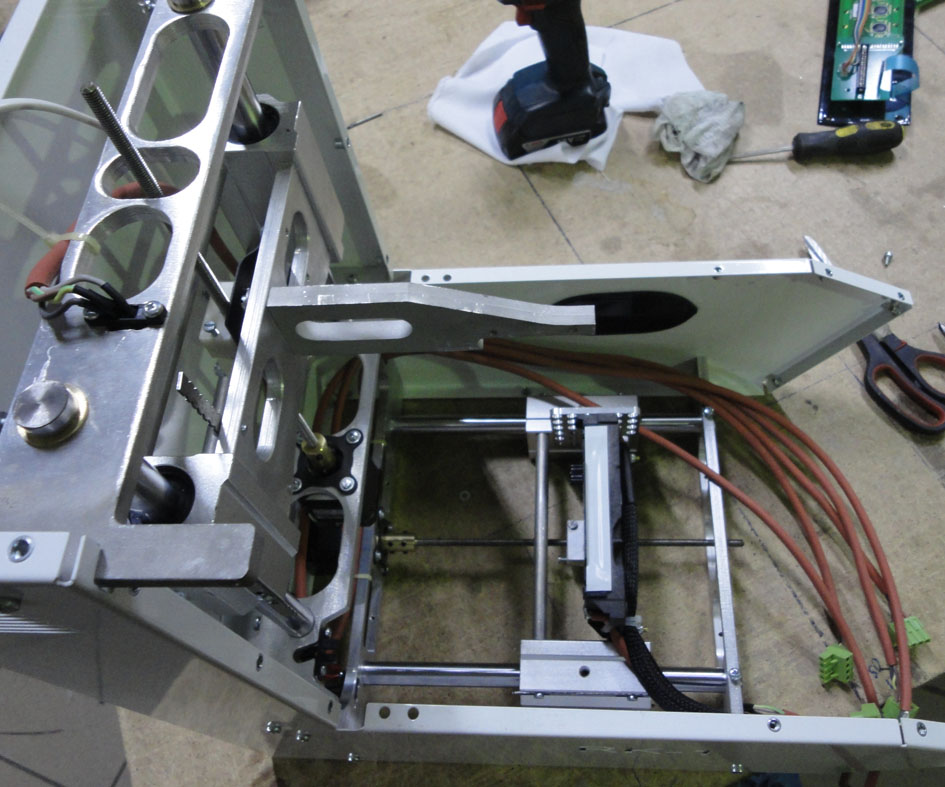

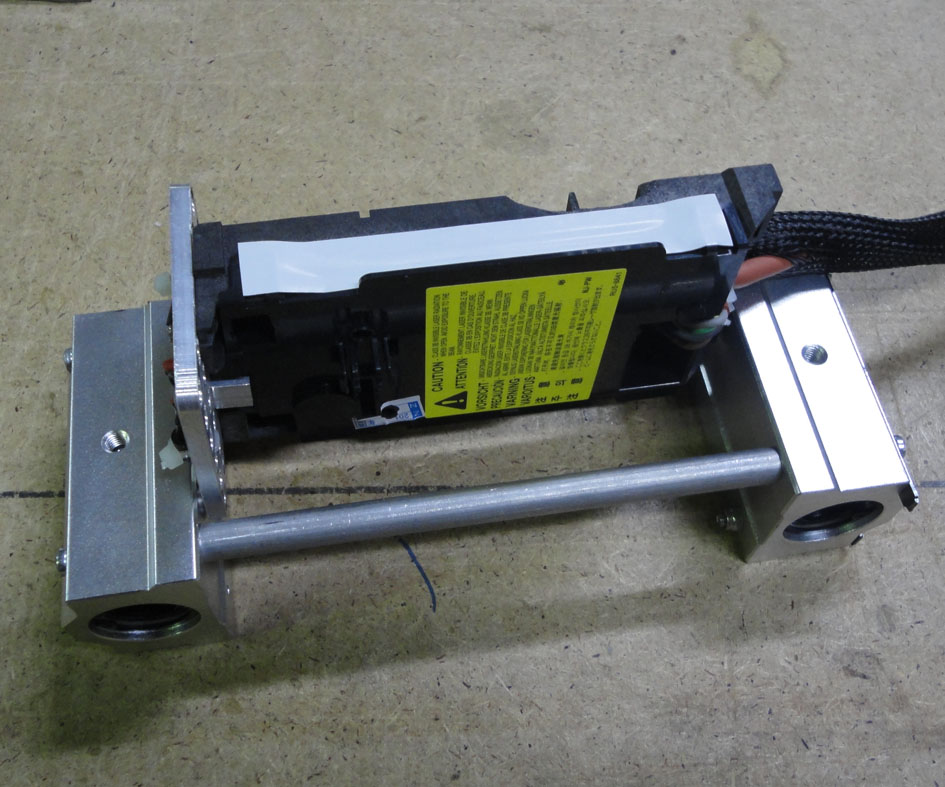

Идем дальше. Каретка сканера пришла уже собрана. На ней стоит распорка.

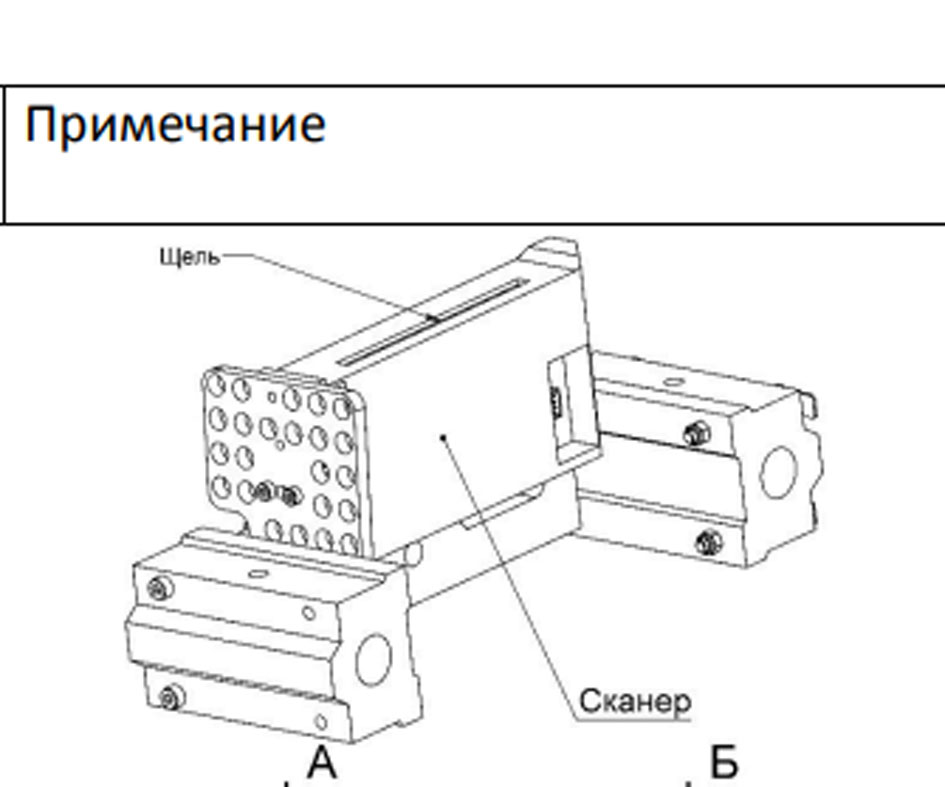

По инструкции распорки там быть не должно.

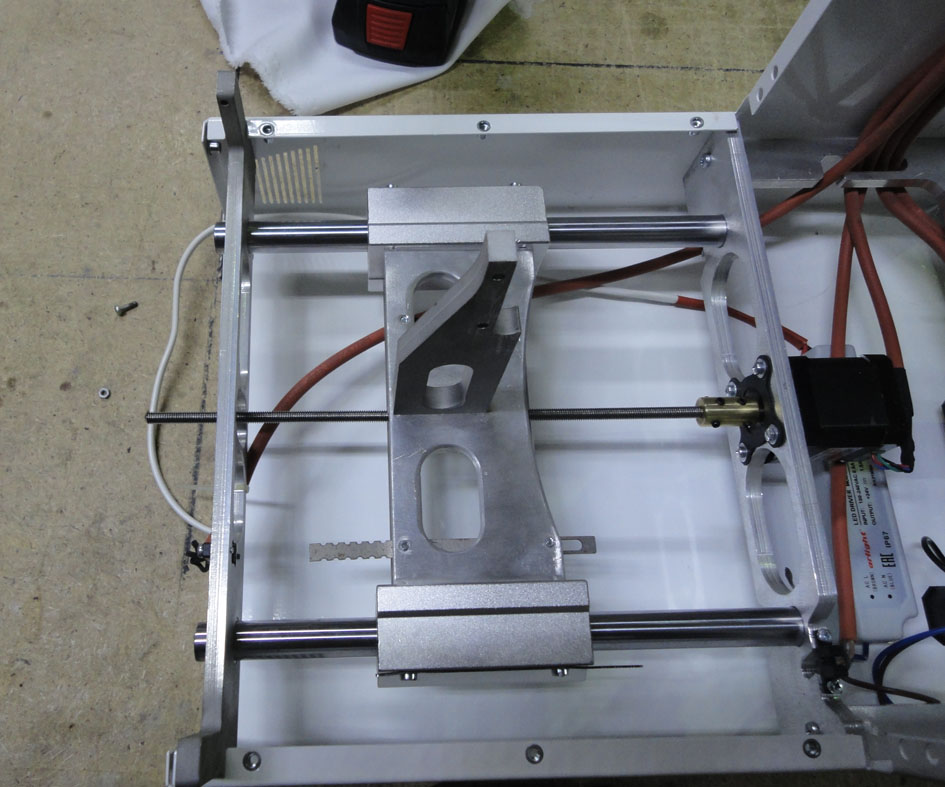

Следующий пункт сборка винтов осей Y и Z. Какой из них Y, а какой Z?

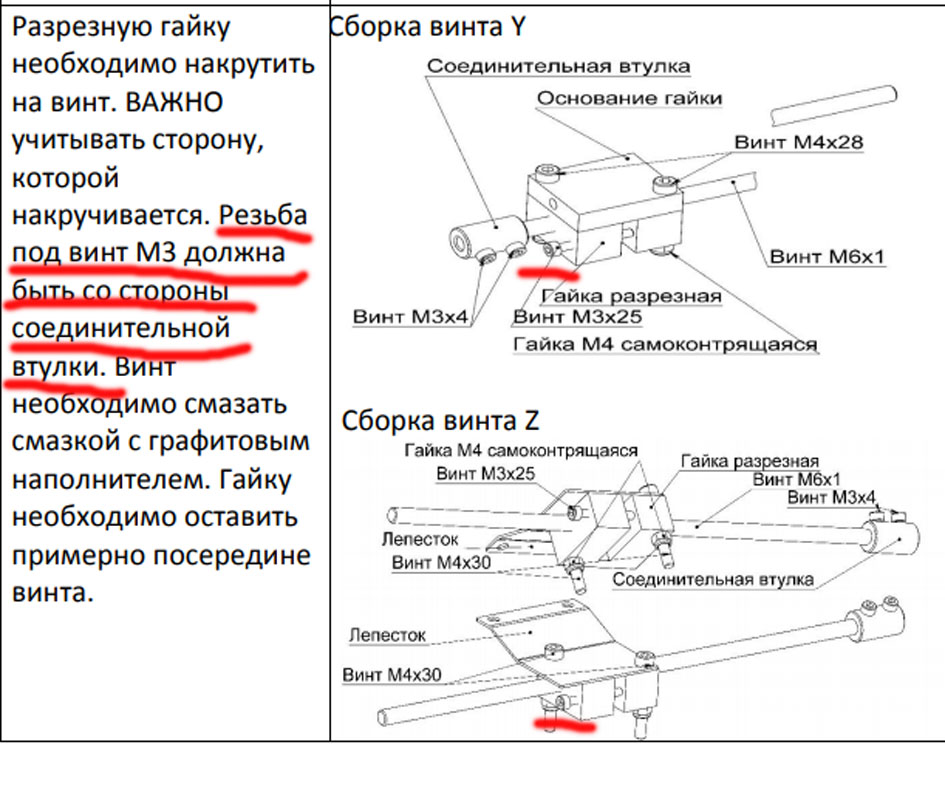

В инструкции расхождения текста с картинками. Вернее ось Y соответствует тексту, а ось Z нет.
VVd1

Сообщения: 6
Зарегистрирован: 27 сен 2017, 06:53

Re: Самостоятельная сборка принтера RK-1.

Сообщение VVd1 » 30 сен 2017, 17:15

Появилась помощница. Дело пошло быстрее. Все бы ничего но не как не может запомнить какие винты М3 а какие М4.

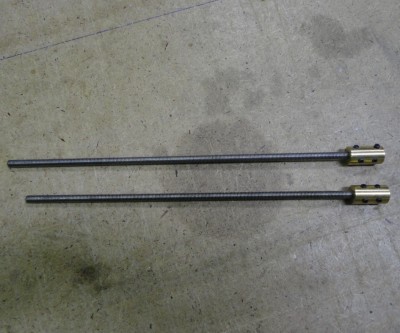

С винтами так и не понятно. Вин на оси Z слишком длинный. Это я ошибся или он просто длинный и его нужно подрезать?


Соединительные муфты нуждаются в какой-то точной настройки или просто закрутить установочные винты покрепче? По тому как присутствует некоторая не соосность вала и винта.
На пластиковой разрезной гайке которая ходит по винту есть болтик М3 как его регулировать?
VVd1

Сообщения: 6
Зарегистрирован: 27 сен 2017, 06:53

Re: Самостоятельная сборка принтера RK-1.

Сообщение igo.ilya » 01 окт 2017, 11:54

Помощница-супер!
Инструкция частитно от первой версии.
VVd1 писал(а):С винтами так и не понятно. Вин на оси Z слишком длинный. Это я ошибся или он просто длинный и его нужно подрезать?


VVd1 писал(а):В инструкции расхождения текста с картинками. Вернее ось Y соответствует тексту, а ось Z нет.

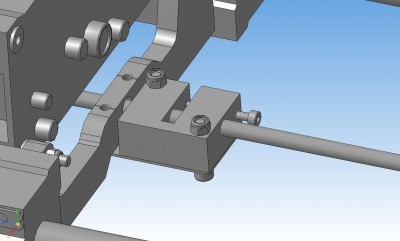

Вот отличия осей.

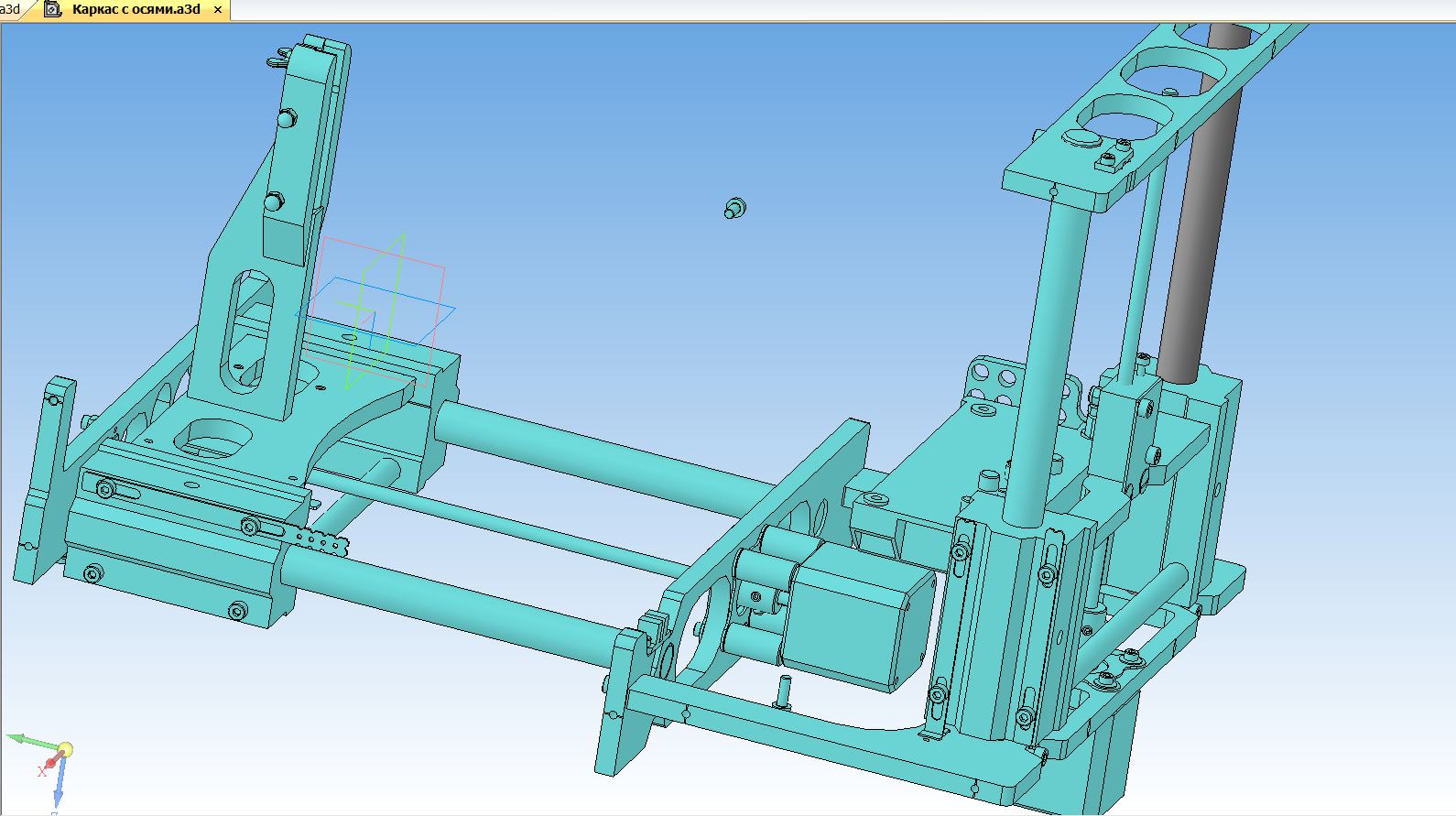

ОсьY

Снизу она же

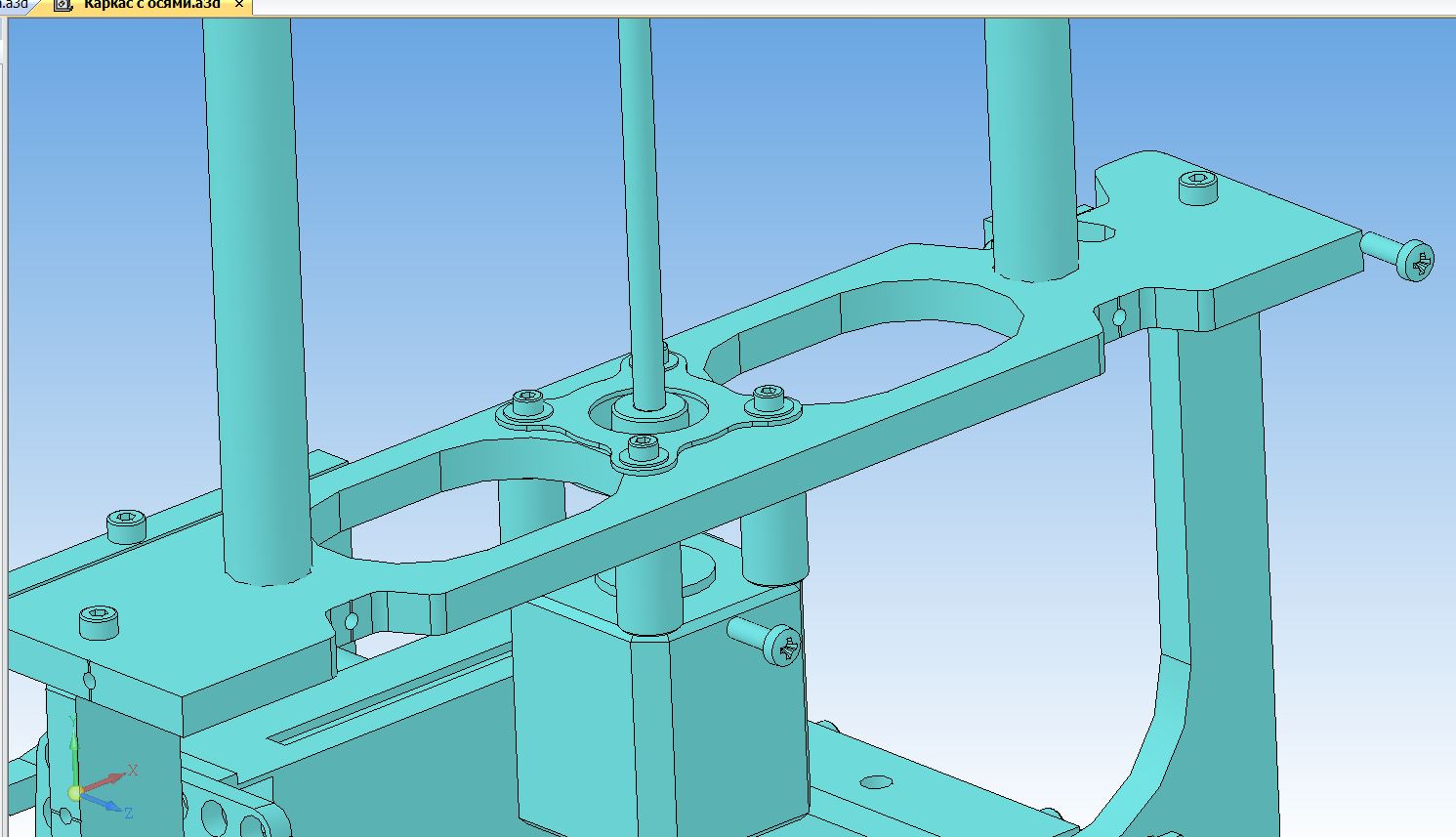

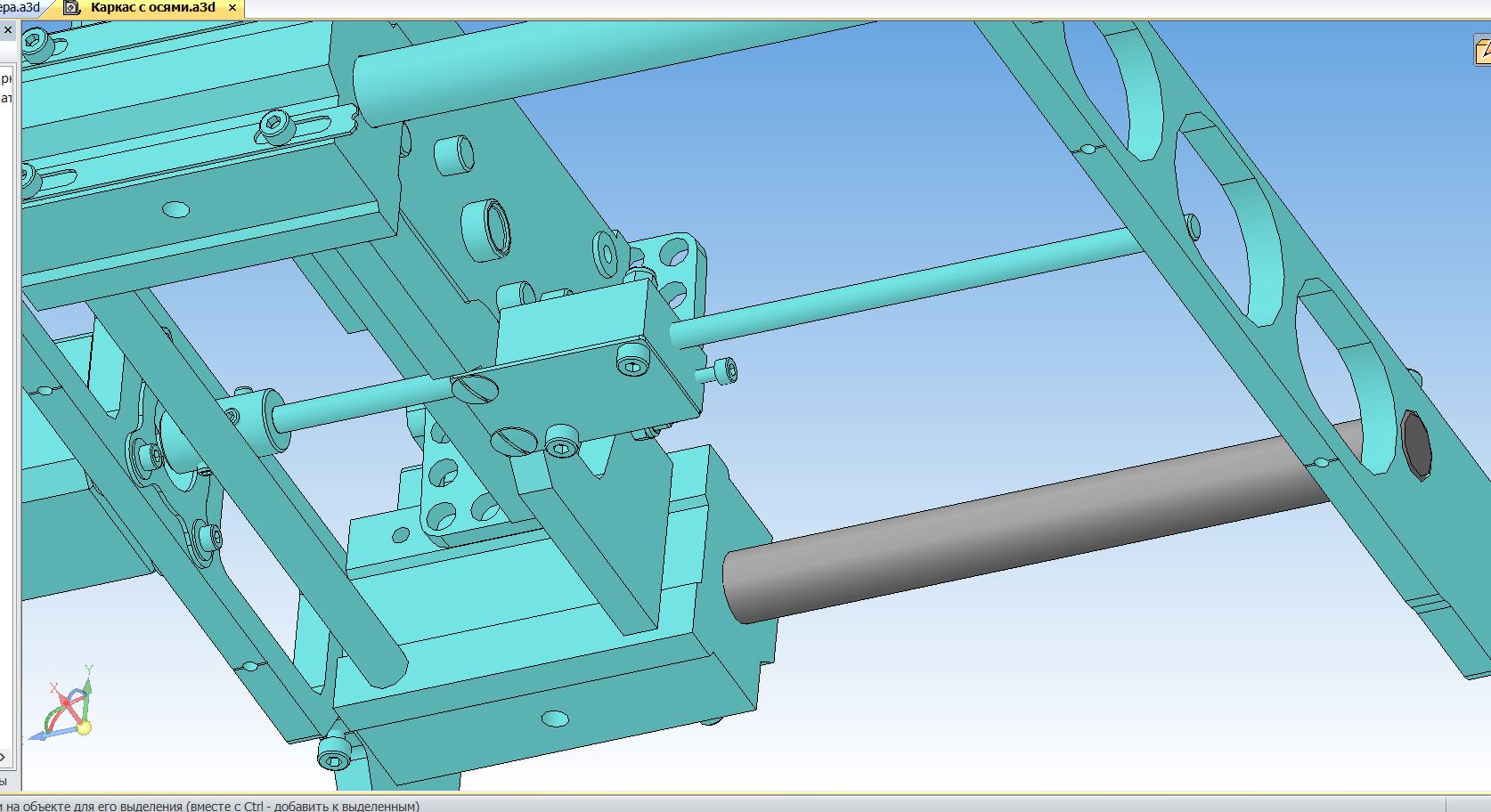

Ось Z


Общий вид.


VVd1 писал(а):Следующий пункт сборка винтов осей Y и Z. Какой из них Y, а какой Z?

Ядумал,что они одинаковой длины.Короткий тогда на Y.

VVd1 писал(а):Соединительные муфты нуждаются в какой-то точной настройки или просто закрутить установочные винты покрепче? По тому как присутствует некоторая не соосность вала и винта.

Просто равномерно закрутить.Если есть биение, то определить в какую сторону сместился винт,ослабить установочные винты,потом затянуть установочные винты с той стороны в сторону которого смещен винт и занятность остальные.

VVd1 писал(а):На пластиковой разрезной гайке которая ходит по винту есть болтик М3 как его регулировать?

Он нужен для компенсации люфта гайка-винт.Если его нет,то и затягивать не нужно.Еслисильно затянуть,то винт крутиться не будет.

Вот ещё что.Пластинки,к которым прикручены гайки,надо затягивать после сборки всех осей,чтобы было соосно.
igo.ilya

Сообщения: 10
Зарегистрирован: 12 сен 2017, 18:02
Откуда: Санкт-Петербург
ФИО: Илья

Re: Самостоятельная сборка принтера RK-1.

Сообщение VVd1 » 01 окт 2017, 13:45

Так а вот эти проставки должны быть?
VVd1

Сообщения: 6
Зарегистрирован: 27 сен 2017, 06:53

Re: Самостоятельная сборка принтера RK-1.

Сообщение igo.ilya » 01 окт 2017, 14:08

Да.Они из латуни были,размер примерно как у втулок.4 шт.В пластиковой коробочке.
igo.ilya

Сообщения: 10
Зарегистрирован: 12 сен 2017, 18:02
Откуда: Санкт-Петербург
ФИО: Илья

Re: Самостоятельная сборка принтера RK-1.

Сообщение VVd1 » 01 окт 2017, 14:20

Нету, а какие размеры у них?
VVd1

Сообщения: 6
Зарегистрирован: 27 сен 2017, 06:53

Re: Самостоятельная сборка принтера RK-1.

Сообщение VVd1 » 02 окт 2017, 16:26

Про верхний концевой датчик оси Z в инструкции нет информации по поводу вылета шторки.
VVd1

Сообщения: 6
Зарегистрирован: 27 сен 2017, 06:53
