Prusa i3 DIY не работают моторы по оси Z

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Prusa i3 DIY не работают моторы по оси Z

Сообщение Yomtlv » 22 авг 2017, 12:40

Купил новый Prusa i3 DIY , собрал вроде все по инструкции, включил, зашел в меню принтера, нажал на "Парковку Дом", двигатель по оси X отработал, по оси Y стол тоже все нормально, а вот по оси Z оба двигателя в полном молчании, а вот двигатель экструдера странно гудит, пока не нажал концевик по оси Z - замолк! Проверил несколько раз все подсоединения и сами двигатели, двигатели рабочие. Пробовал через меню регулировать, X и Y нормально, а Z ни в какую! Может кто сталкивался что может быть! Драйвера на плате пробовал менять местами - тоже самое!
Yomtlv

Сообщения: 2
Зарегистрирован: 22 авг 2017, 12:25

Re: Prusa i3 DIY не работают моторы по оси Z

Сообщение Myp » 22 авг 2017, 12:58

вероятно перепутаны моторы оси Z и экструдера.
точно воткнул моторы Z туда куда надо?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17145
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: Prusa i3 DIY не работают моторы по оси Z

Сообщение Yomtlv » 22 авг 2017, 13:56

дело в том что там попутать практически не возможно!
вот описание подключения !
(1.power source of motherboard; 2. heating bed; 3. Left nozzle power (spare) ; 4.Right
nozzle power; 5. Left nozzle driver(spare); 6. Right nozzle driver ;7.Z shaft driver; 8. Y
shaft driver; 9.X shaft driver; 10.motor power of Left nozzle(spare); 11. motor power
of Right nozzle; 12. motor power of Z shaft; 13. motor power of Y shaft; 14. motor
power of X shaft; 15. Cooling fan of nozzle; 16.Cooling fan of Power source; 17. Z
shaft stopper; 18. Y shaft stopper; 19. X shaft stopper; 20. LED port. 21.SD card
ports;22.temperature sensor socket of Right nozzle; 23.temperature sensor socket of
Left nozzle 24.temperature sensor of heating bed(spare); 25.function reset key of
motherboard )
Для меня странно то что 12. пункт и есть двигатель оси Z - но в реале это экструдер , так как оба двигателя подсоединяются к 10 и 11 разъему! Я просмотрел много схем и везде обозначен отдельно Экструдер, у меня же его как бы и не существует!?

Добавлено спустя 4 минуты 48 секунд:

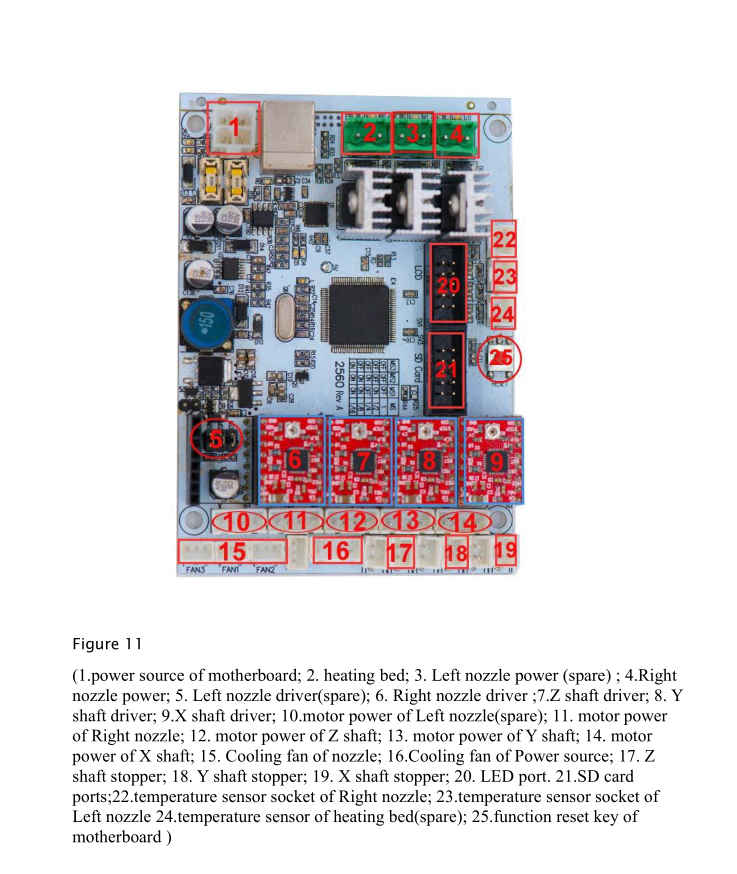

вот скрин инструкции подключения!
Вложения
вот скрин инструкции подключения!
Yomtlv

Сообщения: 2
Зарегистрирован: 22 авг 2017, 12:25

Re: Prusa i3 DIY не работают моторы по оси Z

Сообщение Myp » 22 авг 2017, 16:02

ну так попробуй переставь разъёмы экструдера и мотора
может китаец в прошивке ошибся или инструкция старая.
