Каретки на роликах для дельта-3д принтера

Сообщение dandan2000 » 15 авг 2017, 10:17

Штатные каретки (anycubic) хиловаты и если увеличивать прижим ролика то каретку перекашивает и ролик становится не паралельно профилю. Также они деформируются под нагрузкой.
Решил сделать самодельные, жёсткие. Когда установил, оказалось, что ролики кривоваты и каретку то зажимает, то она болтается. В общем, теперь не знаю: 1. Искать новые ролики или можно как-то подровнять кривые? 2. Сделать прижим роликов эластичным, но тогда прижимной ролик будет перекашивать как в стоке и каретка все равно будет "гулять" при движении из-за кривизны роликов?
dandan2000

Сообщения: 37
Зарегистрирован: 15 авг 2017, 10:00

Re: Каретки на роликах для дельта-3д принтера

Сообщение setar » 16 авг 2017, 08:38

прижим роликов делать болтом - жестко но регулируемо.
распологать ролики так, чтобы конструктив исключал возможности болтания каретки
Аватара пользователя
setar
Site Admin

Сообщения: 10984
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: Каретки на роликах для дельта-3д принтера

Сообщение dandan2000 » 16 авг 2017, 12:51

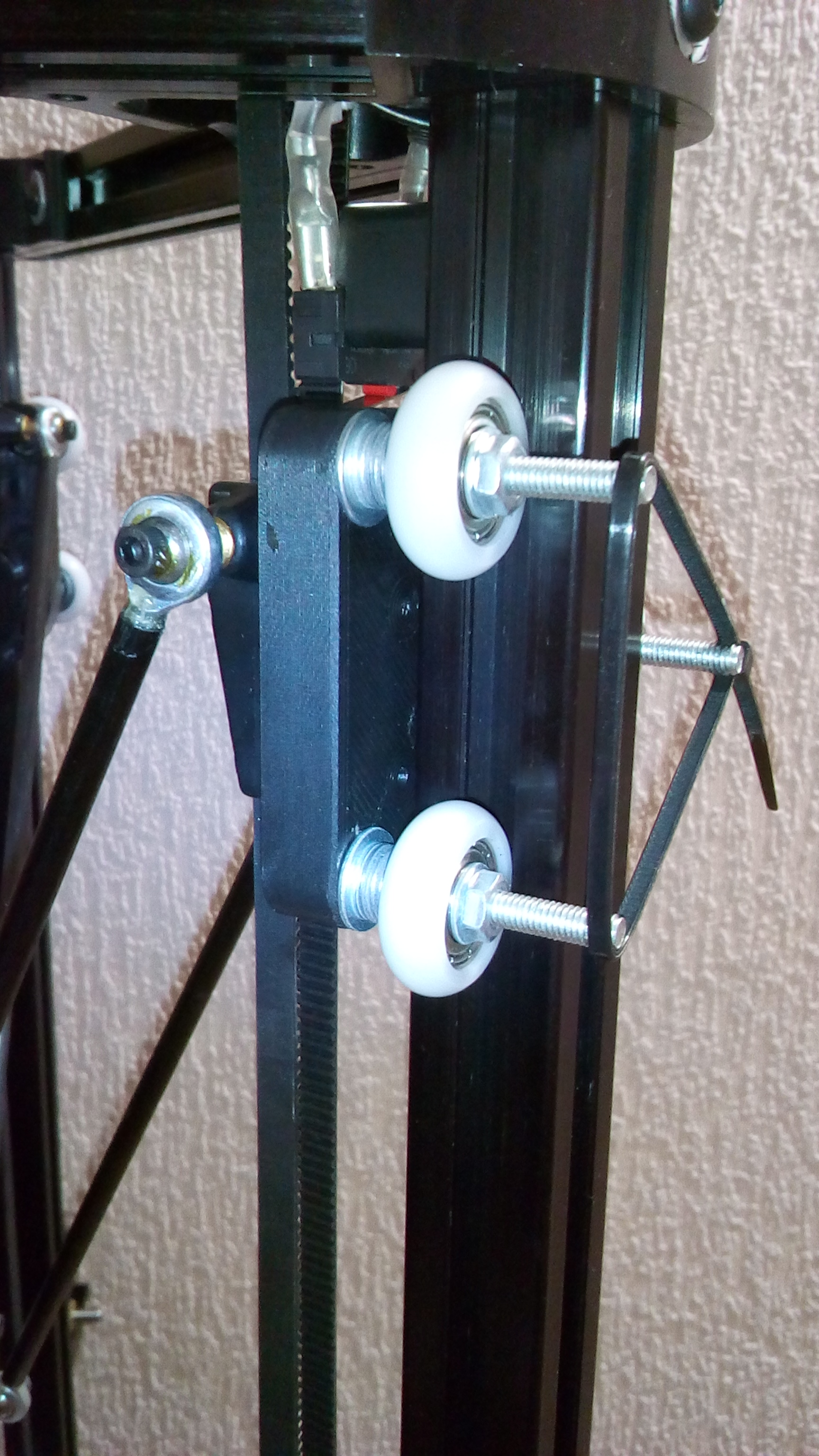

Поставил вчера новую каретку, получилось очень надёжно, никаких люфтов (стяжка для пущей надёжности), но... Из 9 роликов 5 оказались кривые (радиус меняется на 0.1мм), на такой каретке кривые ролики клинят при движении, поэтому поставил пока только одну каретку, подобрав для неё ровные ролики.
А реально такие ролики подровнять? Например наждачкой?
Вложения
dandan2000

Сообщения: 37
Зарегистрирован: 15 авг 2017, 10:00
