3D ручка, флудильня

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

3D ручка, флудильня

Сообщение Dmitry__ » 10 авг 2017, 21:11

Хвастаемся ручками, ножками, выкладываем поделки :)
Купил 2 ручки, 2-ю на случай если у меня отнимут первую, жена и дети.
1-я: RP-100c, за 2700.
2-я: RP-100b, за 1500.

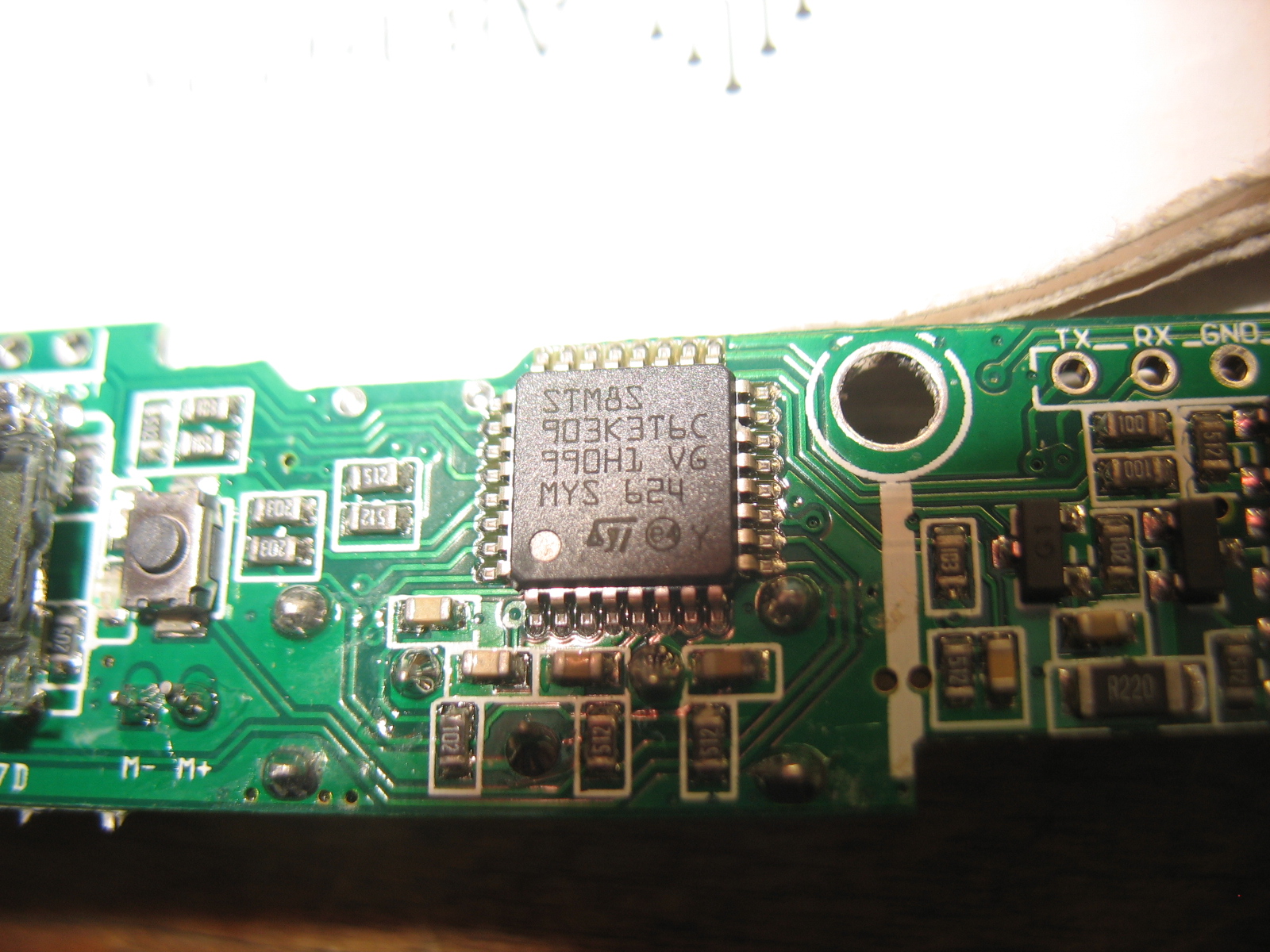

RP100b, проц stm8:





У меня началось с:
Не знаю где можно флудить по 3д ручкам, пните меня в правильную тему.
Торкнуло вот это видео, думал 3д ручки совсем бесполезные, а тут интегрирование винтов и гаек. Я так не догадался применять. Смотреть с 5:50. Только не понял почему на видео пластик мнут пальцами? Это такой пластик или мнется пока не застыл? Кто пользовался 3д ручками? Какую лучше купить?



:shock:


Добавлено спустя 2 часа 6 минут 30 секунд:
А вот сейчас я не понял? Почему я раньше не купил 3D ручку? :shock:
Починил зажим защитного стекла на заточном станке.

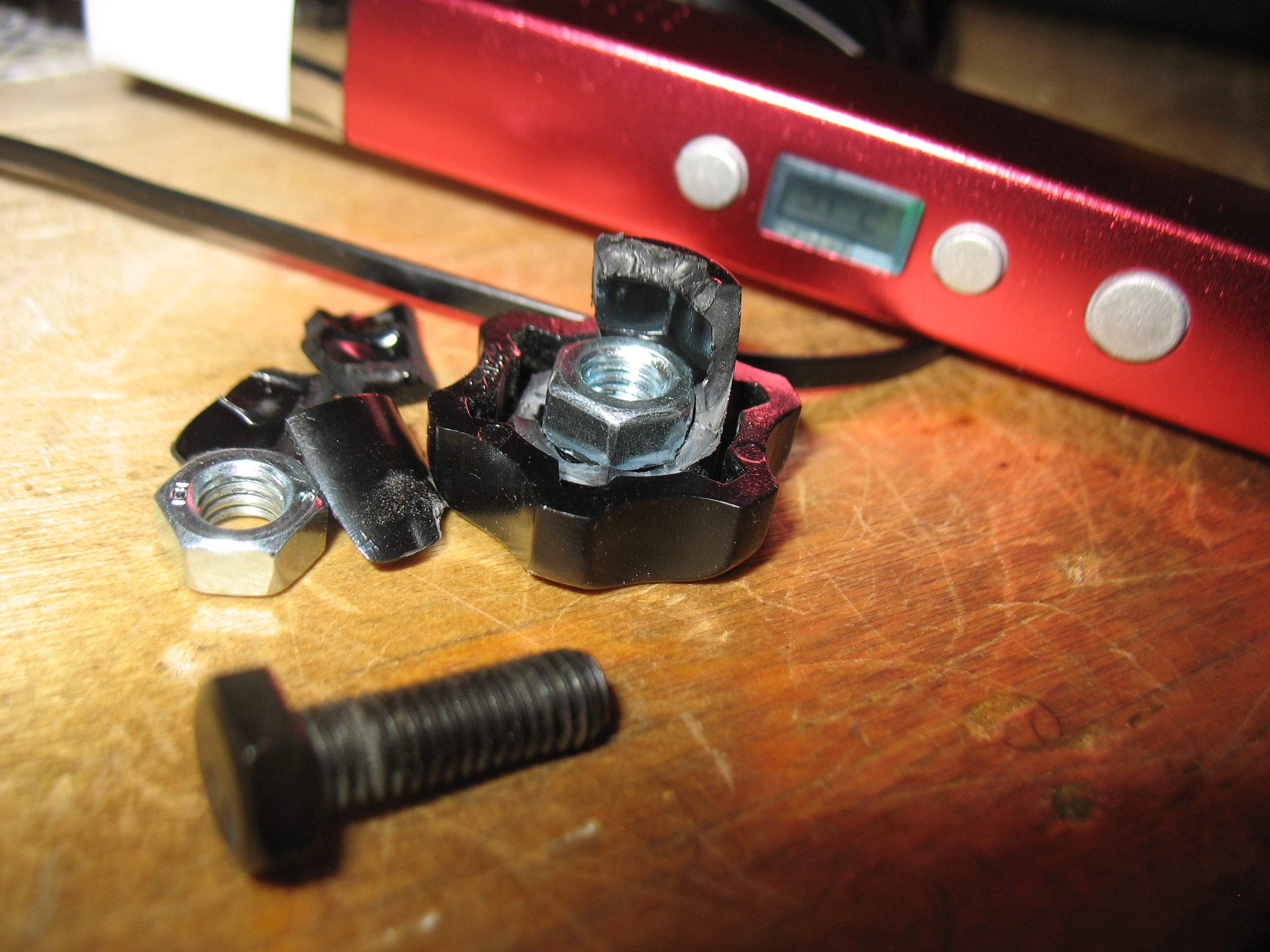

Было:

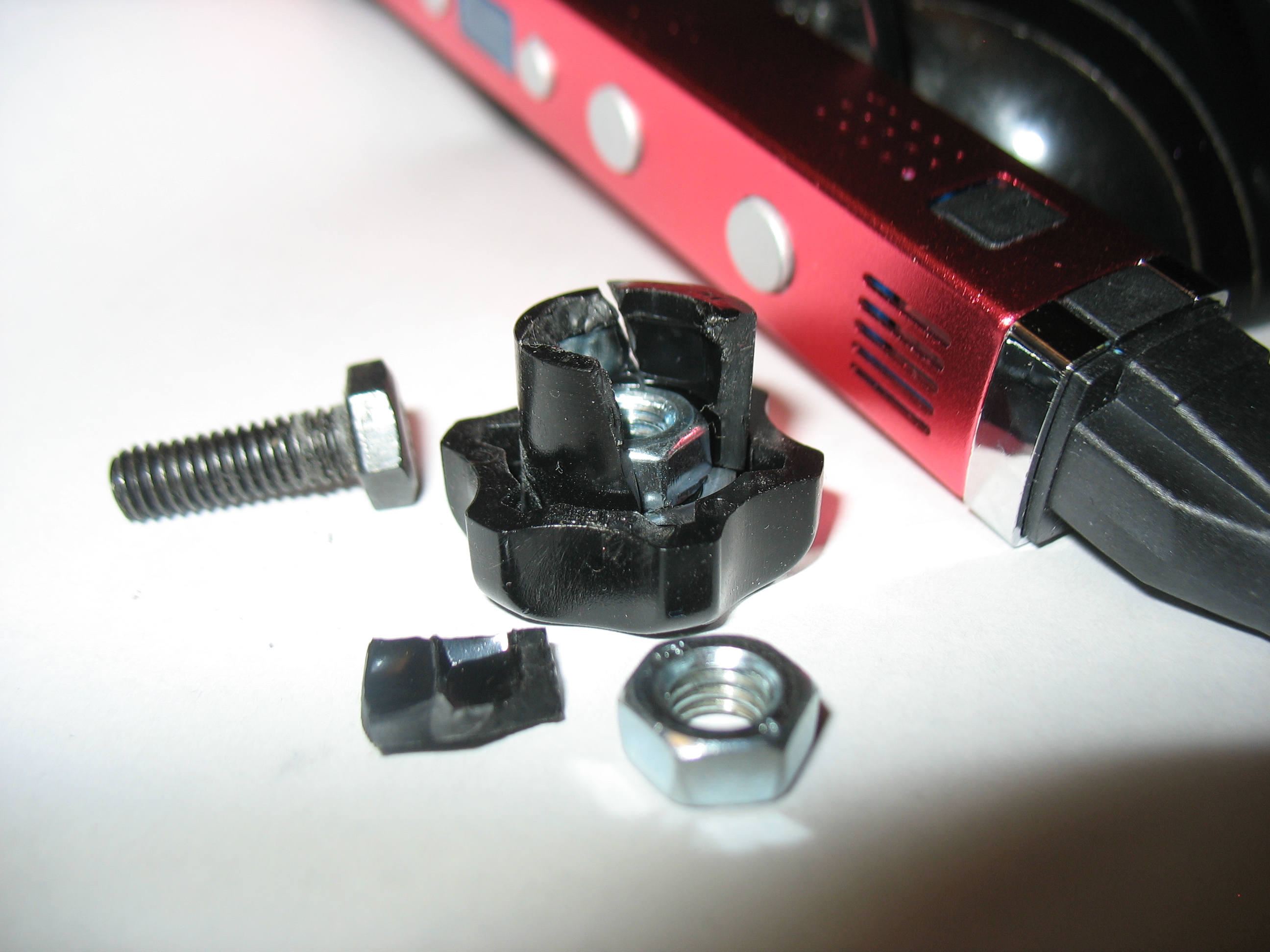

Доломал до основания:

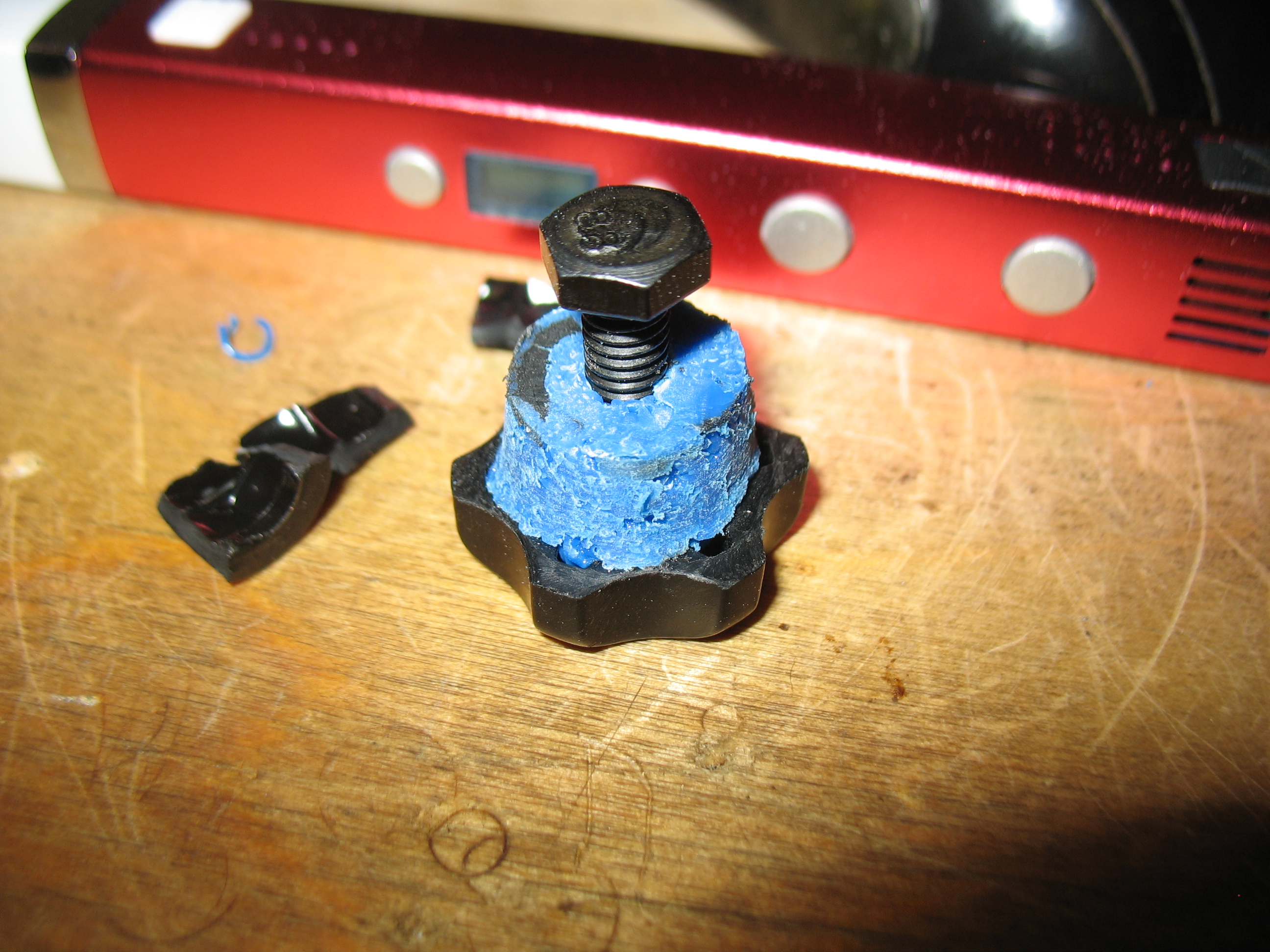

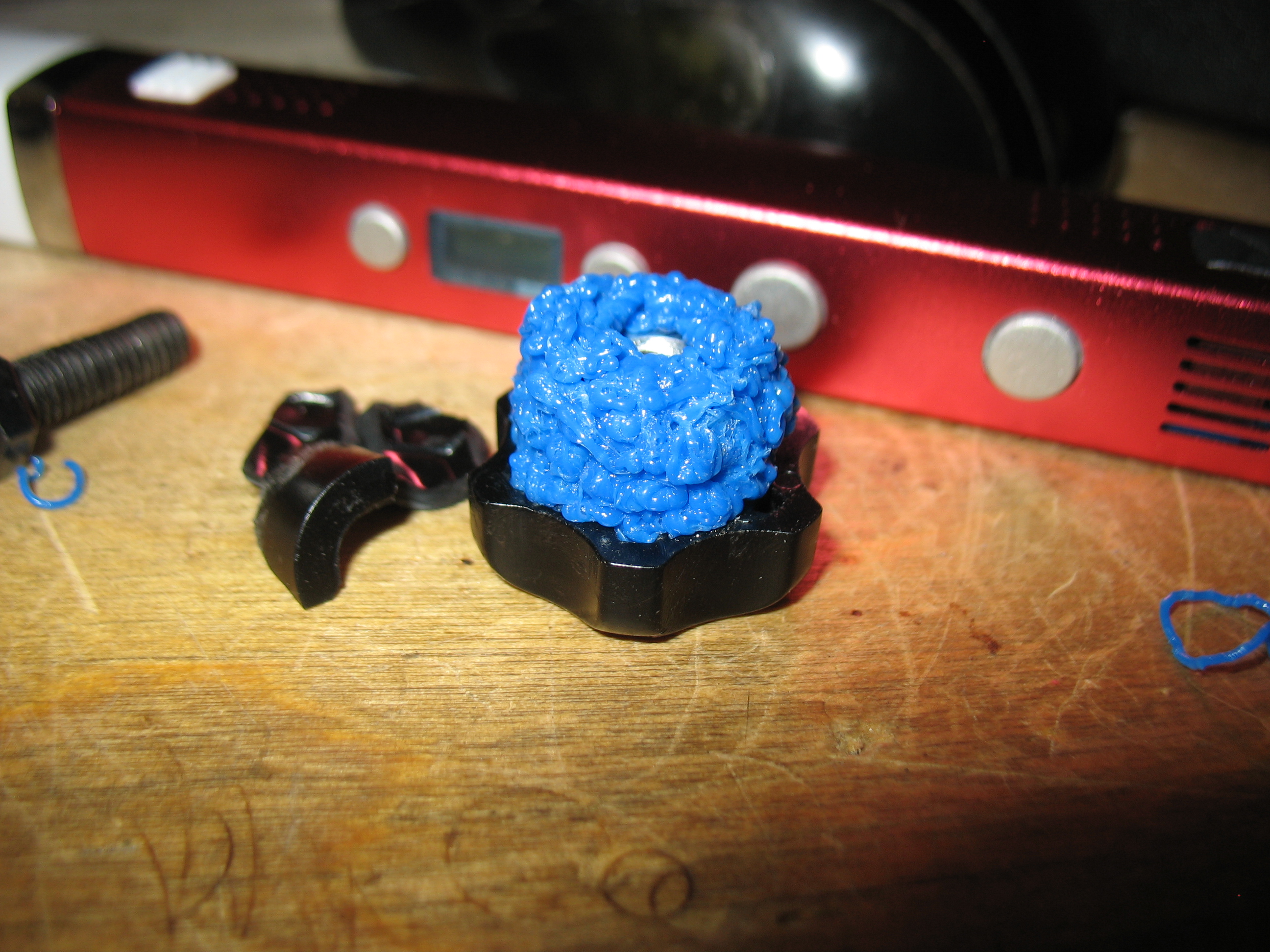

Наляпал:

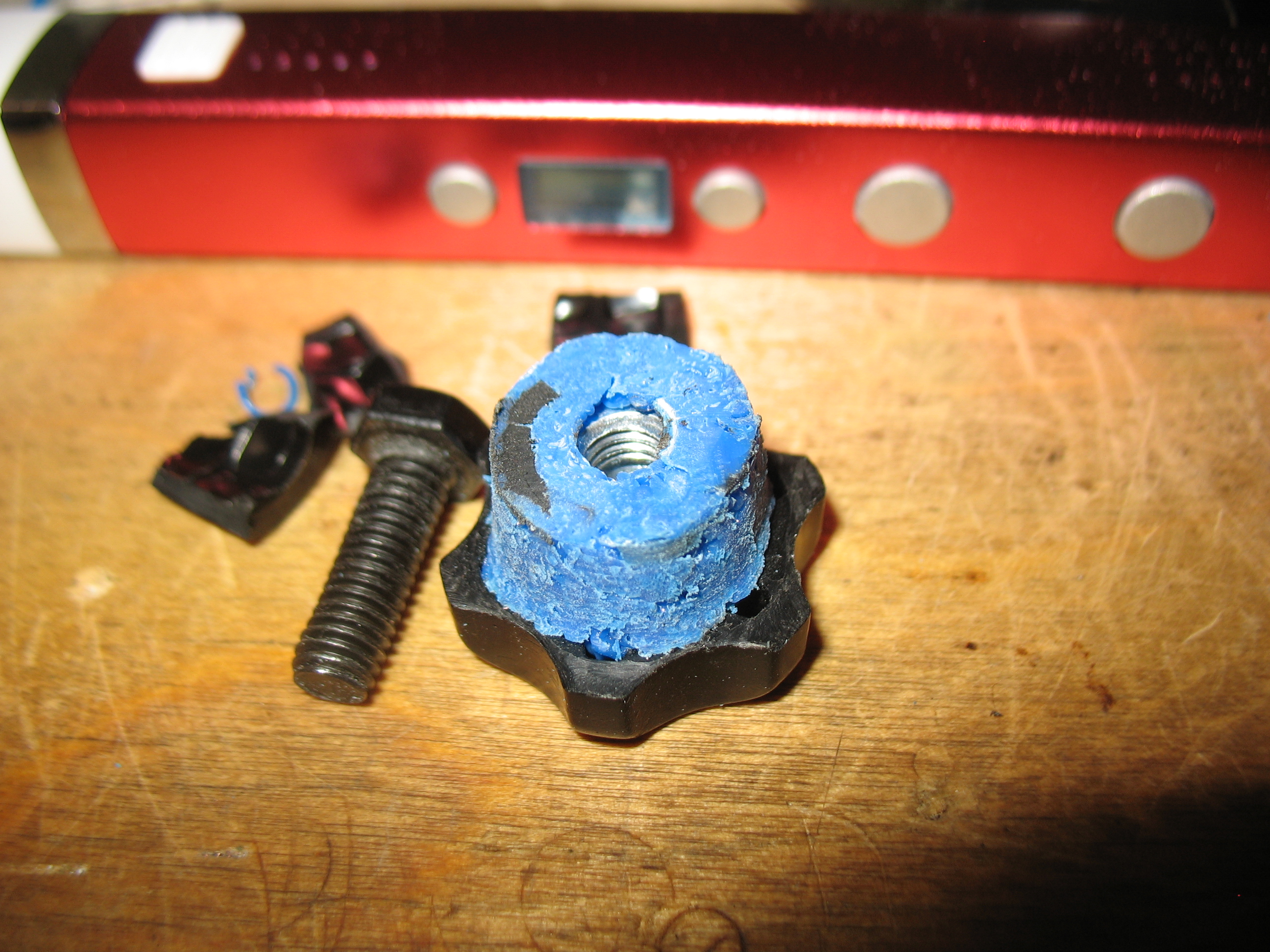

Обработал, напильником замучился, достал проксон:

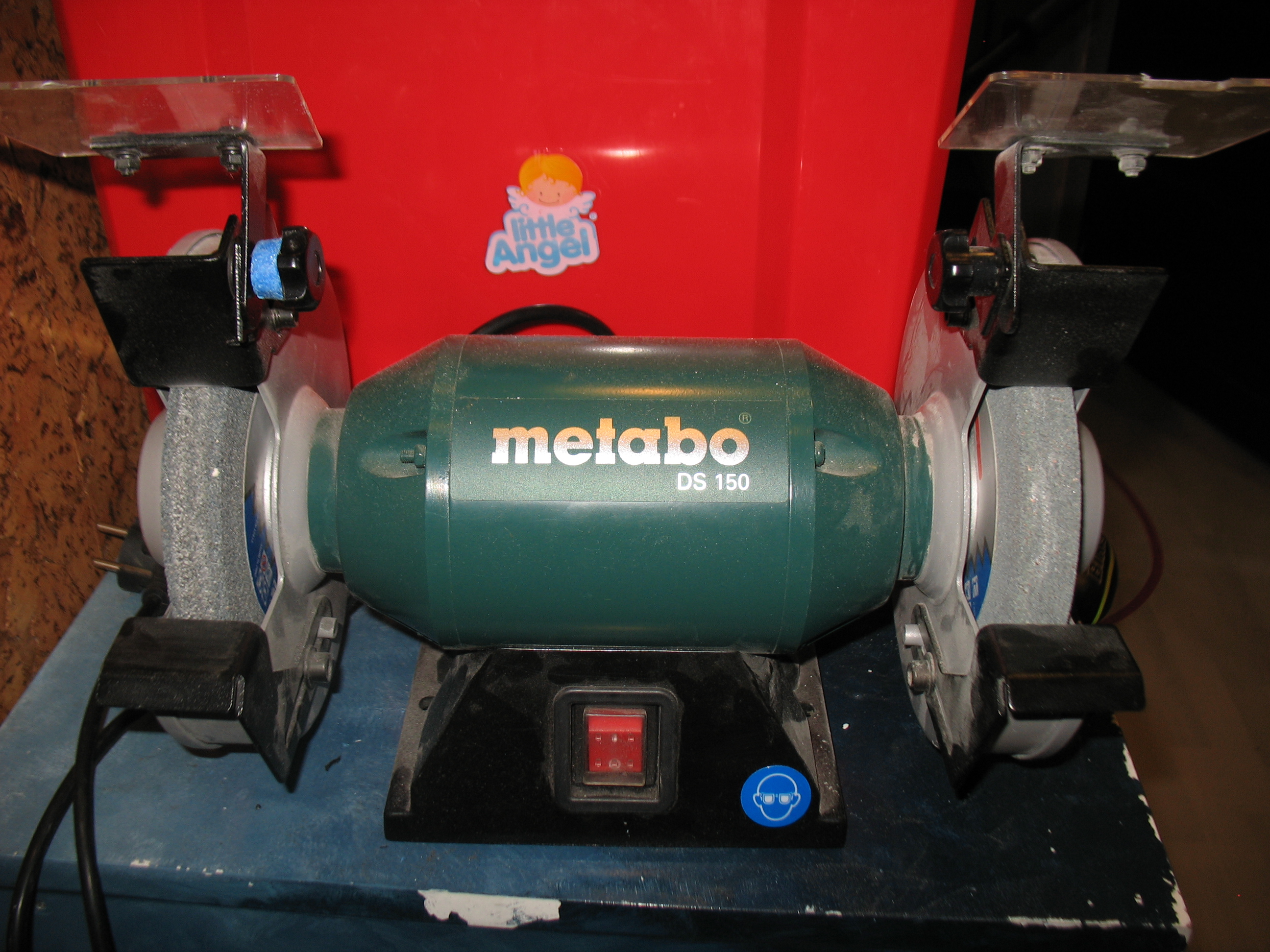

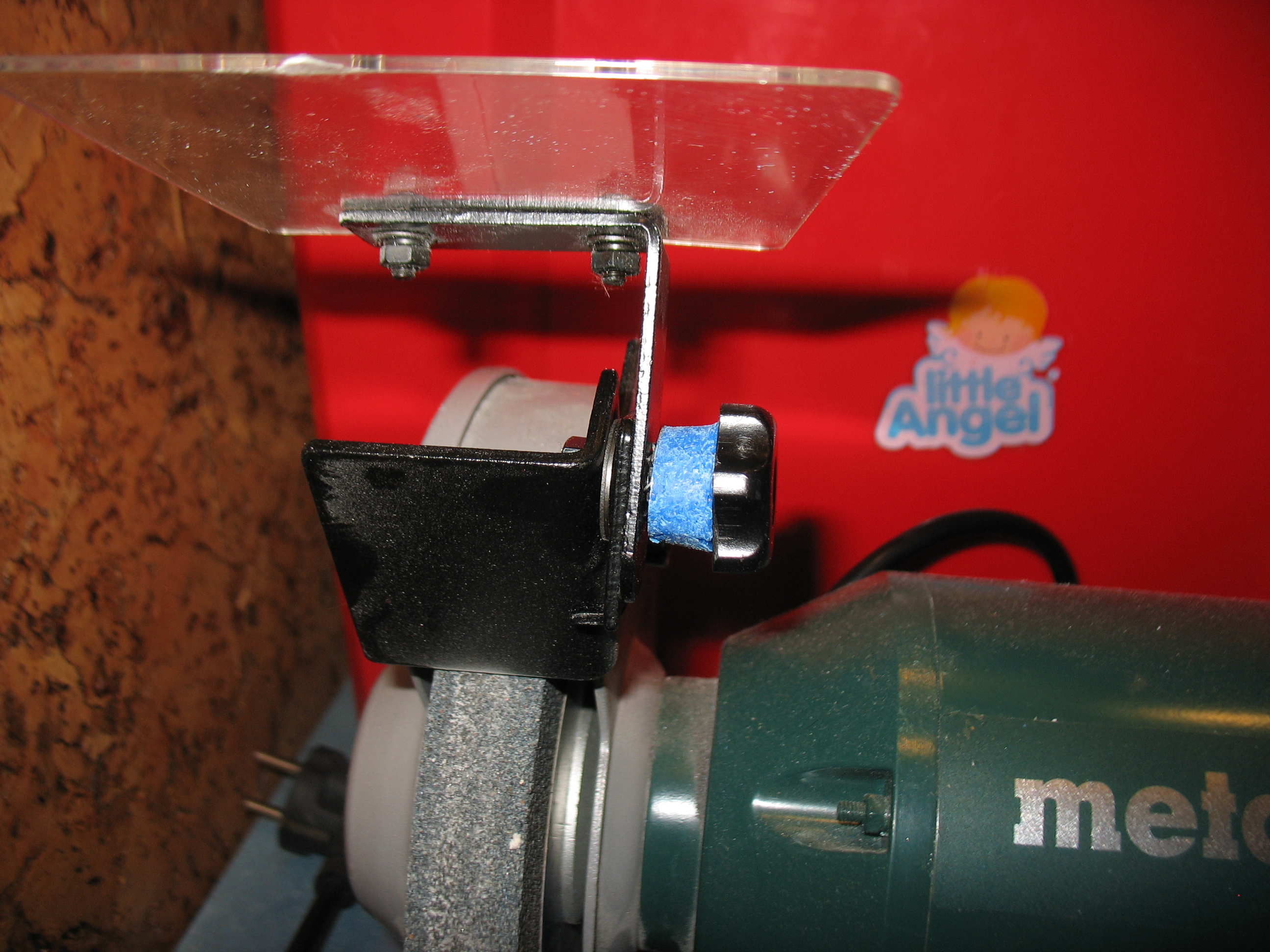

На станке:

Последний раз редактировалось Dmitry__ 05 янв 2020, 01:12, всего редактировалось 1 раз.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 3D ручка, флудильня

Сообщение Dmitry__ » 13 авг 2017, 02:53

Нагревательный элемент ручки (керамика), интересно, почему не используют для 3d принтеров?

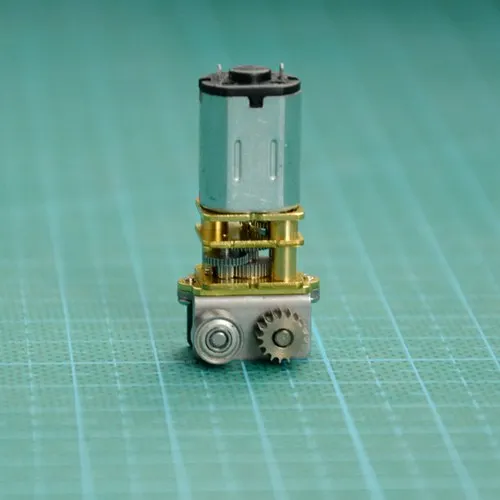

Экструдер, мотор-редуктор ничего не напоминает? :)
Или такой:

Тут подробно про нагревательный элемент:
https://mysku.ru/blog/china-stores/30841.html
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 3D ручка, флудильня

Сообщение Myp » 13 авг 2017, 10:54

протестируй, скока килограмм такой экструдер тянет?
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D ручка, флудильня

Сообщение Dmitry__ » 13 авг 2017, 13:36

Так сложно сказать. Пытался удержать проволоку, не остановить, не проскальзывает. На проволоке остается четкий рисунок от шестерни. Тут больше вопрос в другом - неконтролируемый расход из-за коллекторного двигателя. На маленькой подаче двигатель вообще начинает работать прерывисто - чтоб убрать порог застопоренного состояния на маленьких токах движка.

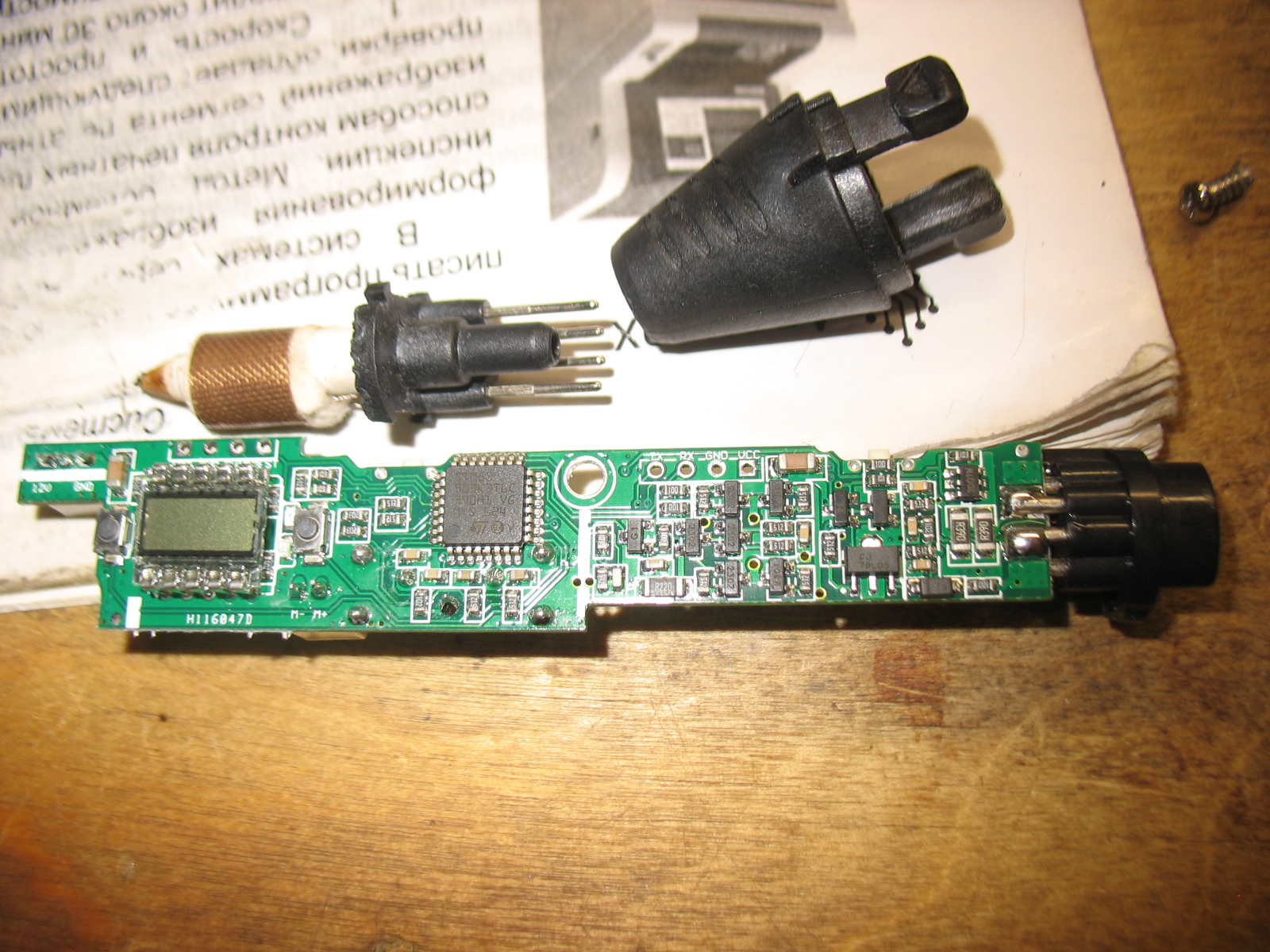

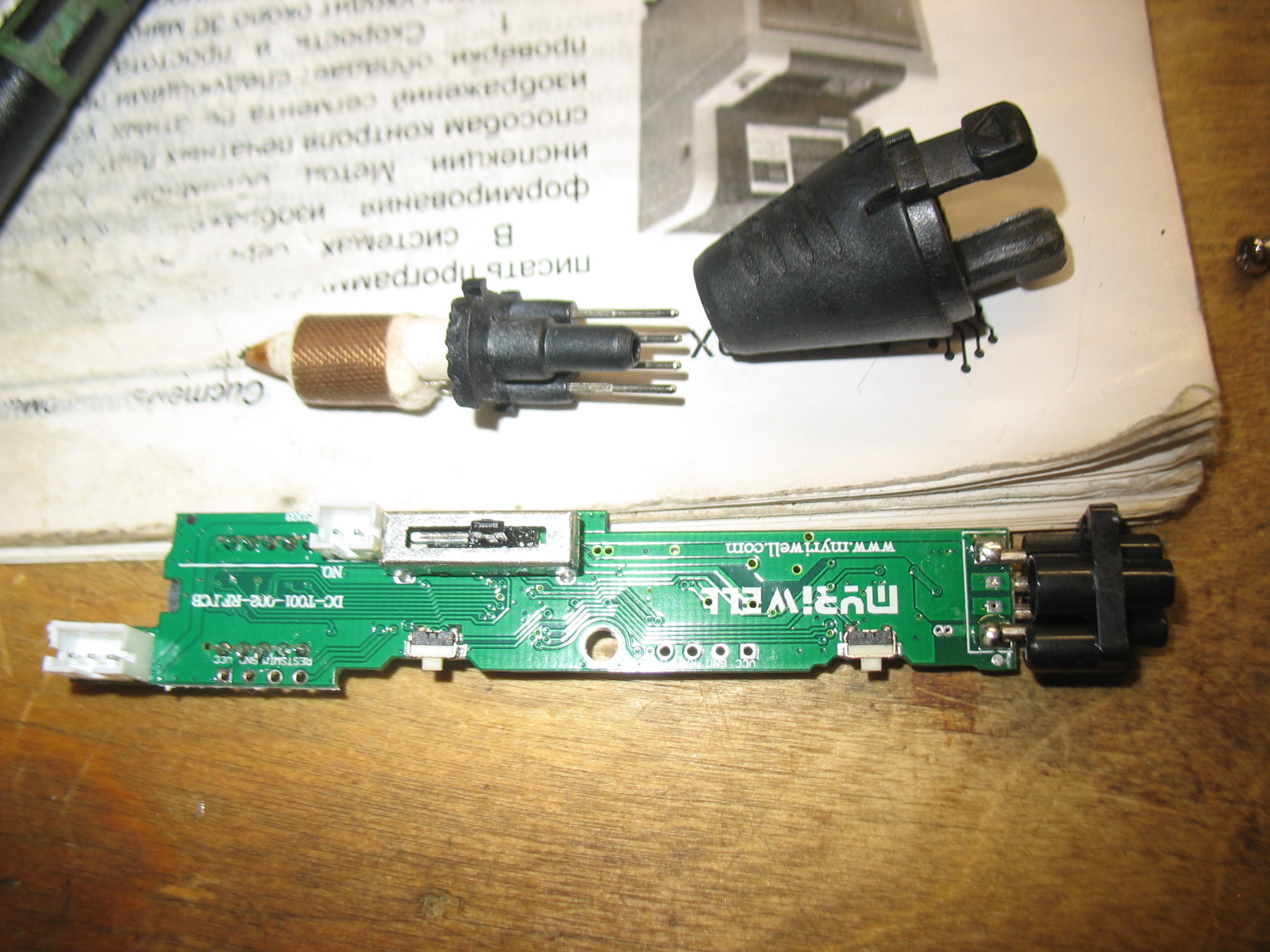

Разобрал дешевый (rp-100b), хоть обзоров и много в инете, но нет нигде обратной стороны платы, а там stm8s :) Попытался разобрать дорогой, но не получилось, не хочу пока ломать. Через вентиляционные отверстия видна мощная катушка индуктивности. Скорее всего от dc/dc step-up для нагревательного элемента, т.к. ручка питается от пониженного напряжения 5 вольт, а нагреватель (если универсальный) на 12 вольт.
Да, дорогую ручку (rp-100c) можно питать от 2-х амперных повербанков, т.е. автономна.

Добавлено спустя 4 минуты 16 секунд:
Во, можно заменить двигатель на такой с энкодером.
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 3D ручка, флудильня

Сообщение Scorpio » 13 авг 2017, 15:03

3D ручка валяется год. Зачем купил - не знаю. Веяние моды. Пробовал заклеить треснутый пластиковый чемодан. Не получилось...
Аватара пользователя
Scorpio

Сообщения: 2669
Зарегистрирован: 30 сен 2008, 18:49
Откуда: Где-то в Латинской Америке

Re: 3D ручка, флудильня

Сообщение Myp » 13 авг 2017, 15:39

Dmitry__ писал(а):Так сложно сказать.
полторашку с пивом привязать к прутку и пусть попробует поднять от пола
но наверно бяда с ресурсом, шестереночки крошечные, от нагрузки сдохнут быстро.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D ручка, флудильня

Сообщение Madf » 13 авг 2017, 16:45

ну заменити на шаговик мелкий, в чем проблема и будет вам мелкая подача счастья)
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: 3D ручка, флудильня

Сообщение Dmitry__ » 14 авг 2017, 15:40

Myp писал(а):полторашку с пивом привязать к прутку и пусть попробует поднять от пола

Проверил, и 1.5 тянет и 2 литра. На 2-х уже тяжело идет, скорость падает примерно в 2 раза. Думаю это из-за связки регулятор/коллекторник.
Myp писал(а):но наверно бяда с ресурсом, шестереночки крошечные, от нагрузки сдохнут быстро.

Редуктор вроде нормальный, сужу по таким мотор-редукторам из ардуиновских наборов:


Добавлено спустя 9 минут 58 секунд:
Да, дешевая ручка лучше :)
У нее регулировка скорости переменным резистором, очень удобно во время работы. У дорогой ручки скорость меняется только через меню на индикаторе :) :o
И у дешевой ручки нагрев моментальный, через 30 сек. готова к работе. Вощем не все то золото, что из анодированного алюминия и в деревянной коробочке :D

Плохая дорогая:


Хорошая дешевая:

Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 3D ручка, флудильня

Сообщение Dmitry__ » 14 авг 2017, 20:27

Scorpio писал(а):3D ручка валяется год. Зачем купил - не знаю. Веяние моды. Пробовал заклеить треснутый пластиковый чемодан. Не получилось...

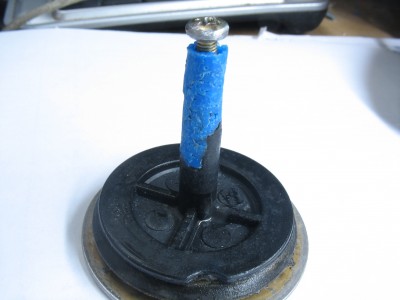

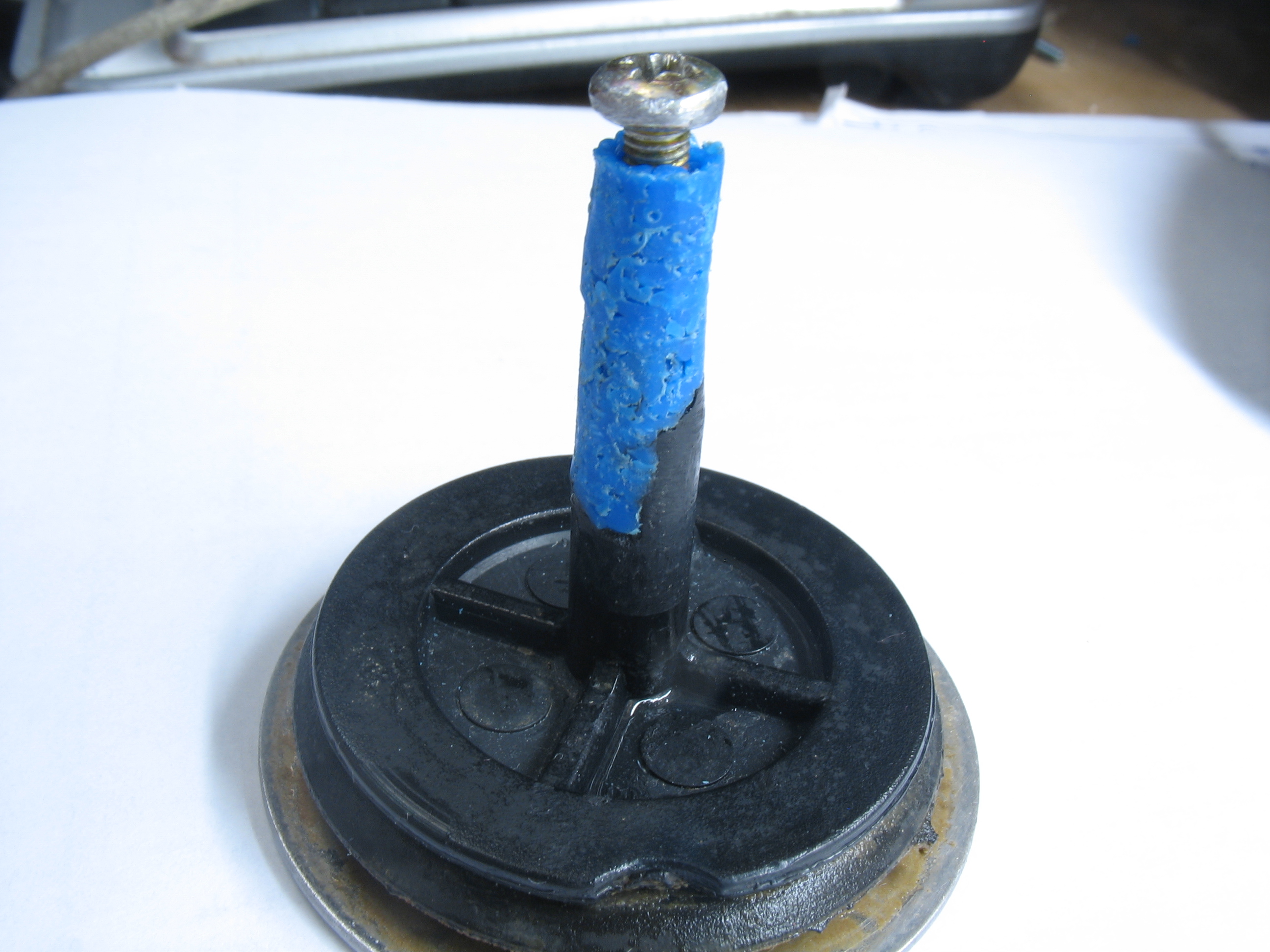

А зья, батенька, зья, очень занятненькая вещица, вот починил слив полуавтомат в ванной, лет 5 не работала, теперь жана сказала что 3d pen - вещь нужная (при ленивом муже) :D

Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 3D ручка, флудильня

Сообщение Myp » 15 авг 2017, 01:50

пока всё что ты починил ручкой, можно было починить эпоксилином =)
https://leroymerlin.ru/product/kley-epo ... -11766327/

Добавлено спустя 1 минуту 41 секунду:
Dmitry__ писал(а):Проверил, и 1.5 тянет и 2 литра. На 2-х уже тяжело идет

ну значит можно в принтер ставить, не слишком быстро печать покатит.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 18018
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: 3D ручка, флудильня

Сообщение Dmitry__ » 15 авг 2017, 04:24

Myp писал(а):пока всё что ты починил ручкой, можно было починить эпоксилином =)

Твои решения - рукастого механика. Мои решения - рукапопого программиста :D
Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 3D ручка, флудильня

Сообщение boez » 06 сен 2017, 16:38

У меня ребенок (на тот момент 7 лет) увидел на ярмарке такую ручку, захотел. Купили (myriwell дешевую, только с ЖК). Поначалу что-то рисовал, потом забросил. Рисовал больше плоское, на 3д ему еще фантазии не хватает.

А еще я пытался этой ручкой прилепить кусок бампера отломанный. Фигвам :) Не смотря на то, что бамперы вроде как делают из АБС, там какой-то другой АБС. Он более вязкий, эластичный и к нему вообще нихрена не липнет... Я веду ручкой, придавливаю, ручка рисует в бампере канавку - т.е. вроде плавит тот пластик, выдавливает в эту канавку свой пластик, но они не слипаются почти. Легонько потянул и оторвал. Бампер был отмыт и обезжирен, т.е. это свойство самого пластика бампера.
boez

Сообщения: 1981
Зарегистрирован: 27 авг 2008, 10:45
Откуда: Харьков
прог. языки: С/С++

Re: 3D ручка, флудильня

Сообщение Madf » 06 сен 2017, 17:00

Самая крутая 3Д ручка:


И ещё клеить умеет. :D
Madf

Сообщения: 3298
Зарегистрирован: 03 янв 2012, 12:55
Откуда: Москва
прог. языки: VB6, BASCOM, ASM...

Re: 3D ручка, флудильня

Сообщение Dmitry__ » 07 сен 2017, 18:25

3d ручка тоже все клеит, причем насмерть :)

А еще:
3D-ручку научили «переваривать» пустые пластиковые бутылки. Я бутылки пока использую как большую термоусадку для аккумов :)
https://nplus1.ru/news/2016/08/16/renegade
Смотреть с 1:00

Аватара пользователя
Dmitry__

Сообщения: 8033
Зарегистрирован: 13 янв 2011, 15:25
Откуда: Санкт-Петербург

Re: 3D ручка, флудильня

Сообщение anna123654 » 10 июн 2019, 00:36

Здравствуйте всем! Я тоже люблю творчество с 3D-ручкой. На первый взгляд и при первых попытках часто получаются не очень красивые поделки, но, если на этом не забросить это занятие и полазать в инете в поисках интересных приемов и поделок, можно создавать интересные штуки. Например, оказывается, если плоскую поделку запечь в духовке, она становится гладкой. Я пробовала так делать с пластиком PLA, немного передержала и не уследила за температурой, зато получился интересный эффект изменения цвета:
вот тут можно посмотреть, как фиолетовая птичка превратилась в коричневатую.
anna123654

Сообщения: 1
Зарегистрирован: 10 июн 2019, 00:21
