Re: MK4DUO

Сообщение VitDagger » 22 янв 2018, 08:12

Ultratronics
//###FAN
#define ORIG_FAN0_PIN 6
#define ORIG_FAN1_PIN 5

На обдув идет Fan 0? Я думал 0 для хотенда, дальше для обдува модели. Пока не пойму, но меняя автофан для фан0 автоматически так же работает и фан1. Порознь не хотят работать. Поиграюсь еще.
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: MK4DUO

Сообщение VitDagger » 04 июн 2018, 09:23

В версии 4.3.3 никак не удается заставить работать автолевел. Всё по инструкции, но берет 1 пробу и встает с ошибкой.
Ставлю версию 4.3.5. Стабильная которая. Настройки все те же самые, что и в 4.3.3. Автолевел работает. Печатаю. на высоте пару сантиметров сопло явно заедает пластик, при печати тестового караблика оно уже на пару миллиметров в трубу залезает. Проверял двигая оси вручную за 240мм проходит ровно 240мм, но во время печати нет. Плюс во время печати в начале видно, что пластик недодавливает, хотя экструдер откалиброван, а в конце печати видна явно сильно передавливает. Приходится ставить 50% подачи. Начинаю калибровать по новой и вижу, что вместо моих штатных 615 на экструдере в DEFAULT_AXIS_STEPS_PER_UNIT нужно ставить 1600. Непонятно, ну да ладно. Ставлю 1600, печатаю. Вновь та же картина. Вновь калибровка, уже 2480 нужно. Ибо со старыми настройками вместо 50мм пластика не давит 50. На всякий случай снимал сопло, что бы исключить его и проскальзывание пластика. на третий раз уже и 2480 мало. Т.е. почему то растет и растет число. Думал или косяк с двигателем или драйвером. Обннулял ЕЕПРОМ, заливал прошивку по новой, перезагружал принтер - не помогает. Просто почему то настройки сами динамически меняются во время печати. Настройки 1 в 1 как на 4.3.3. Пруток не проскальзывает. Пробовал рукой пруток держать и скорость большую ставить - затягивает будь здоров.
Поставил вновь 4.3.3. и о чудо, вновь мои 615, по Я не растет, выдавливание равномерное на протяжении всей печати. Вот только автолевел не работает)
Может кто сталкивался и занет, что это за чудеса такие?
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: MK4DUO

Сообщение ilalexey » 04 июн 2018, 09:33

VitDagger писал(а):Думал или косяк с двигателем или драйвером

Может перемычка деления шага болтается?
Аватара пользователя
ilalexey

Сообщения: 2706
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: MK4DUO

Сообщение VitDagger » 04 июн 2018, 09:38

Да вроде сидит намертво. И по Z тоже проблема. Опять же, вернувшись на старую прошивку всё сразу встало на свои места и печатает как нужно. Без перемычки бы разок скакнуло и то в 4 раза или сколько там, а тут сперва в 2.6 раза, потом еще в 1.7 раза, потом еще не знаю во сколько раз. Бросил потом уже калибровать.

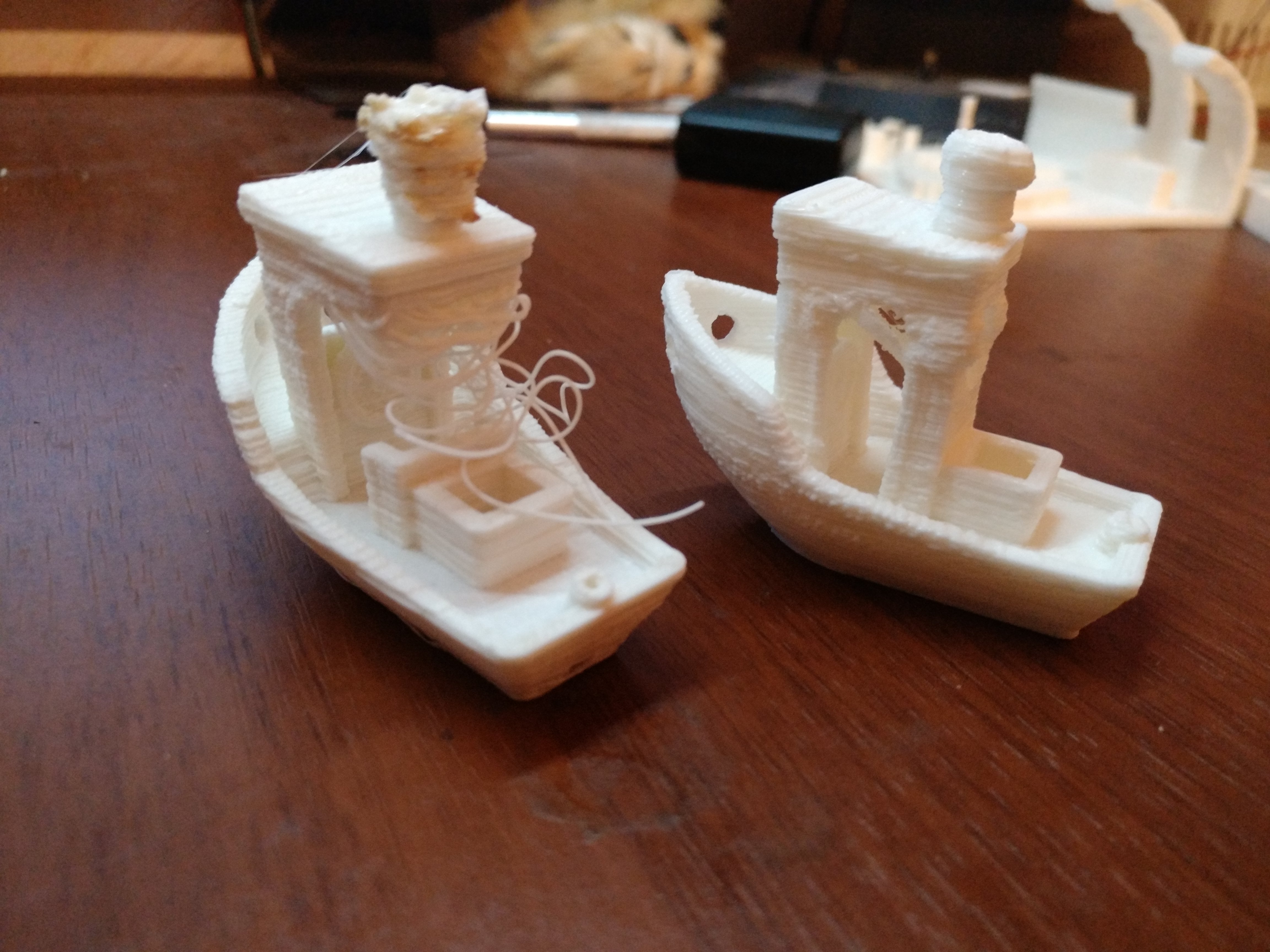

Вот видно, что по Z ненормально и сопло уже печатало сквозь материал. и чем выше тем больше наплывов. И это я еще компенсировал подачу
2018-06-03 22-02-56.JPG

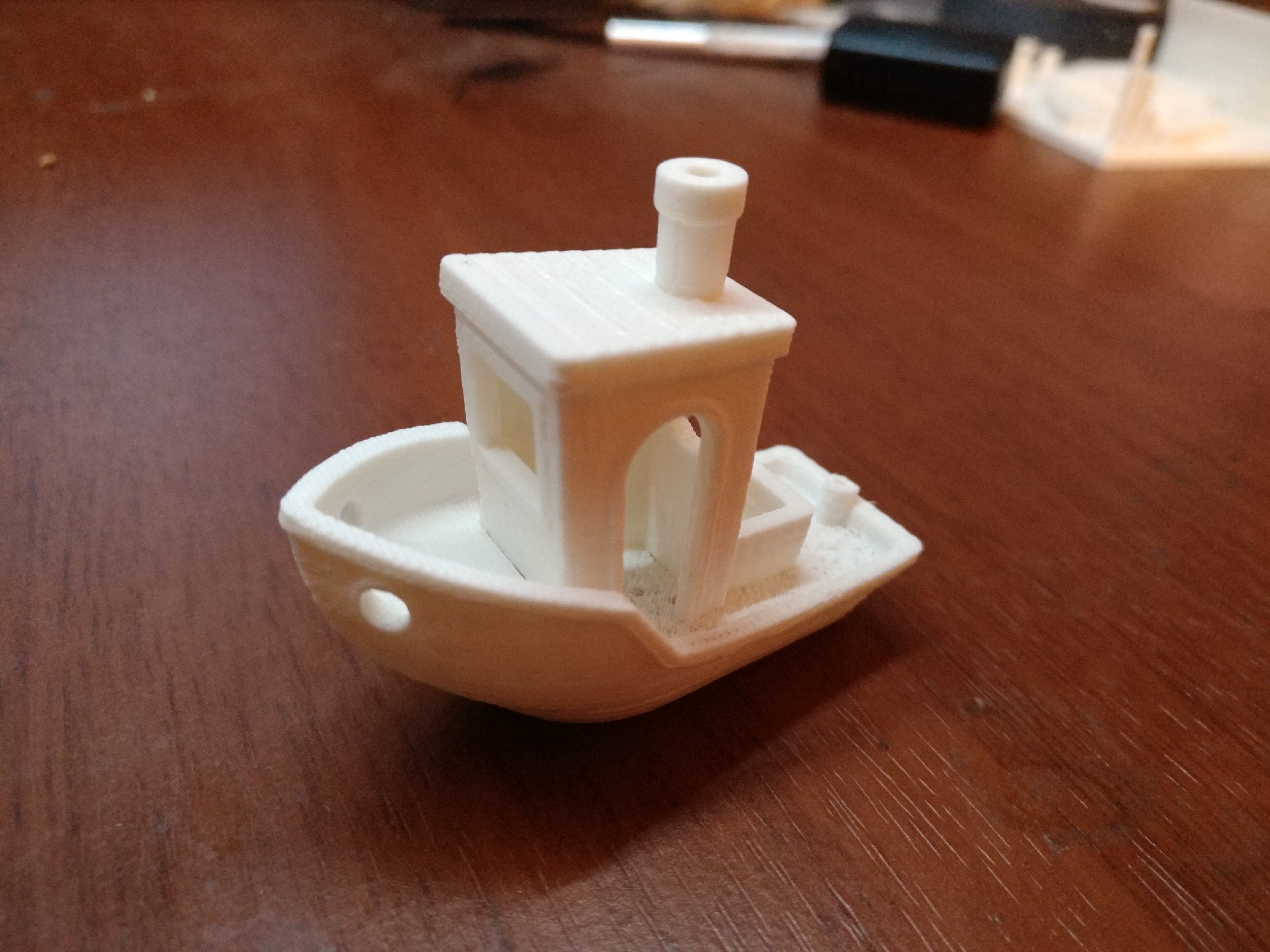

А вот на 4.3.3.
2018-06-03 22-01-07.JPG
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: MK4DUO

Сообщение VitDagger » 09 июн 2018, 10:36

Уж не знаю, в чём дело, но попробовал все последние версии прошивок
4.3.3. - печатает хорошо, не работает автолевел, при калибровке прихожу к DEFAULT_AXIS_STEPS_PER_UNIT равно 615
4.3.4. - работает атволевел, печатает хорошо, DEFAULT_AXIS_STEPS_PER_UNIT почему то равно 510.
4.3.5 - работает атволевел, печать отвратиельная, при 1 и той же сокрости постоянно меняется длина выдавливаемого прутка. DEFAULT_AXIS_STEPS_PER_UNIT то 600. то 1600, то 2800 то еще выше.
4.3.6. - компилируется с кучей ошибок на ТМС, не стал пробовать.
Настройки на всех прошивках одинаковые. Всё с нуля. То ли я особенный, то ли чего то не понимаю, но 4.3.5 заявлена как стабильная, но у меня она самая нестабильная. Впрочем 4.3.4. вроде бы вполне рабочая, так что остановлюсь на ней.
p.s. правда не совсем понял принцип атволевела. Автолевел первым слоем должен нивелировать кривизну стола? Не заметил, что бы ось Z крутилась
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей

Re: MK4DUO

Сообщение ilalexey » 09 июн 2018, 17:22

Что то у тебя совсем не того этого. Может плате кирдык?
Вспомнилось вдруг. В ремонт попала одна кофе машина саеко, которая чудила безбожно. Ошибка проги указывала на какой-то из датчиков-крутилок(холл).
Я его отдельно проверил - всё пучком, идеальные шашечки. А в схеме не работало. Картина была такая: при включении устройства на датчике холла появляются нормальные шашечки(пока кофе машина тестится), но через минуту в этот сигнал начинает подмешиваться "пила" и через пару минут всё выглядит сплошным шумом.
Короче сменил плату / помыл руки.
К чему это я? Без показометров и увеличишек только гадать можно.
Аватара пользователя
ilalexey

Сообщения: 2706
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: MK4DUO

Сообщение VitDagger » 09 июн 2018, 18:55

Так у меня две одинаковые платы. Два принтера, два одинаковых автоуровня, электроника на обоих идентичная, на обоих поведение прошивок одинаково. разница лишь что один принтер на китайских рельсах и винтах. а второй на хивинах и ШВП.
К тому же на 4.3.4 то всё же всё заработало как положено. 40 часов печати, ничего не сбилось. всё прекрасно. но другие версии, включая стабильные. у меня совсем не стабильные
CoreXY, Ultratronics, MK4duo, TMC2208
Аватара пользователя
VitDagger

Сообщения: 431
Зарегистрирован: 25 сен 2016, 13:02
Откуда: Волжск
прог. языки: Delphi
ФИО: Алексей
