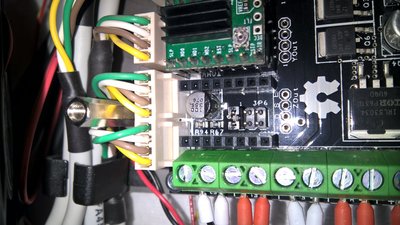

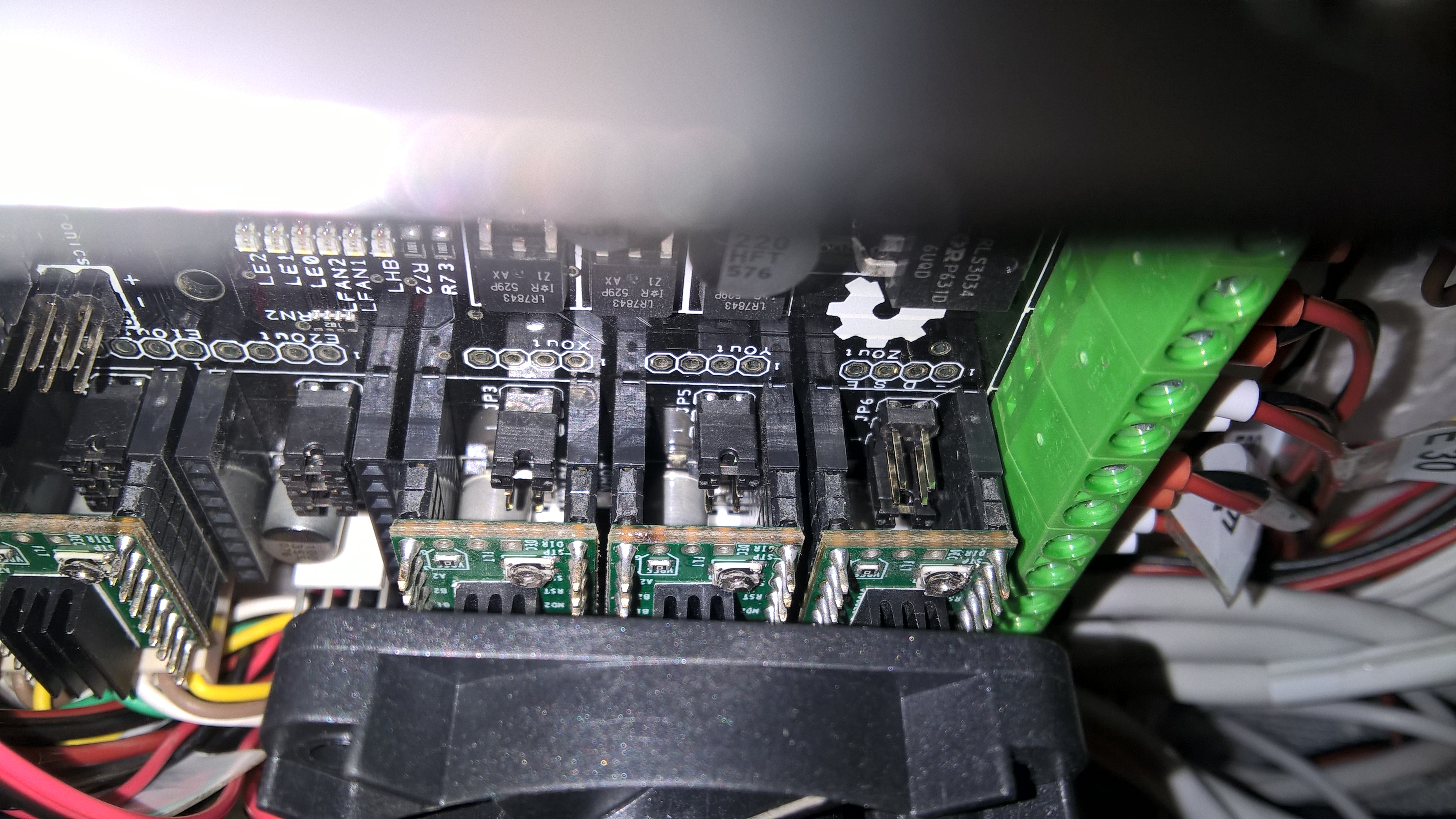

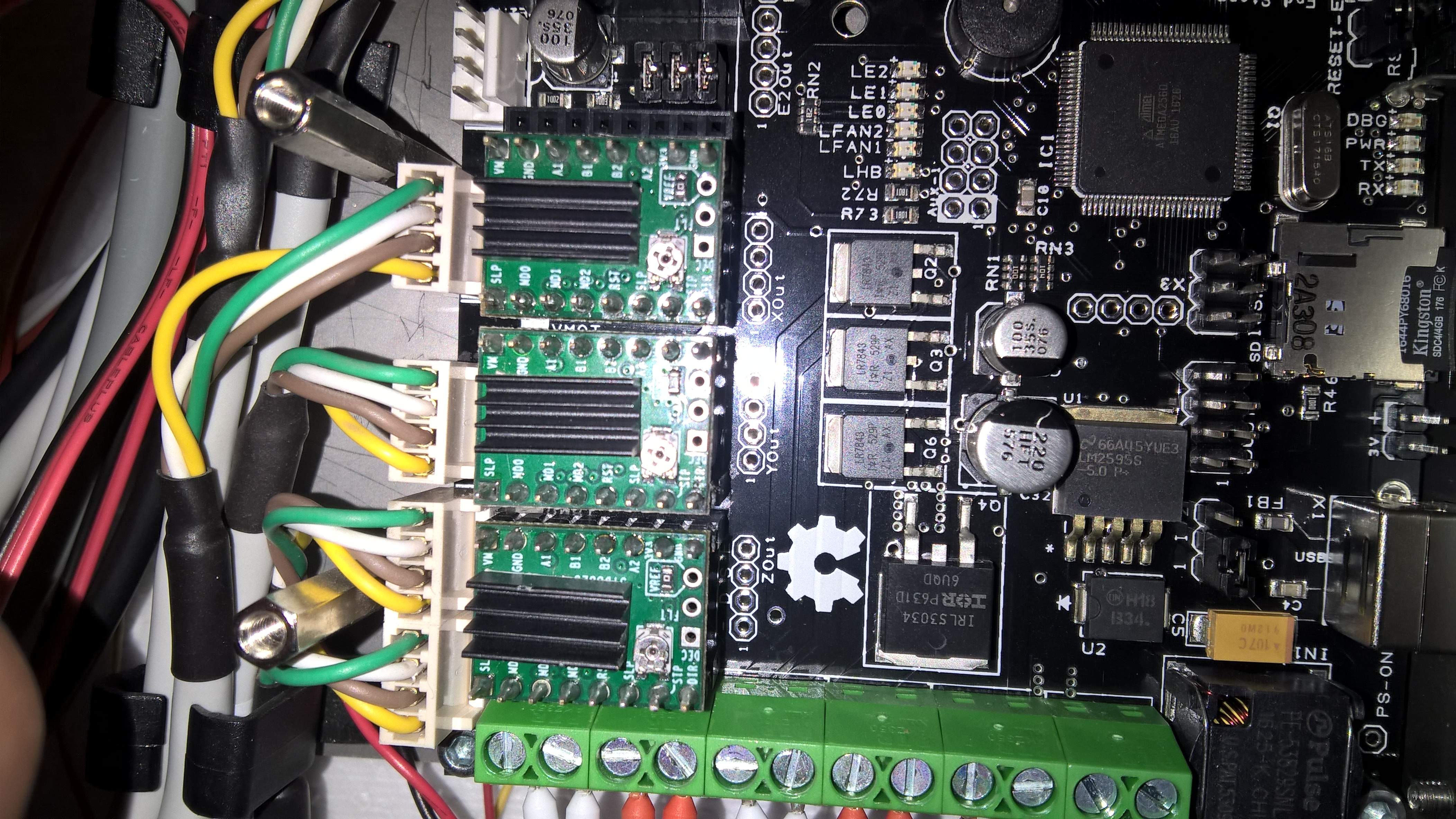

когда драйвера закреплены на большом радиаторе, на микросхему можно лепить всё что угодно)))

У всех драйверов через нижнюю поверхность, но все клеят радиаторы на микросхемы. Наклейка на микросхему конечно по теплопередаче будет несколько хуже, но так как радиатор нужен, когда температура сильно выше комнатной, то я думаю это без разницы, куда клеить, лишь бы тепло отводилось.

Myp писал(а):когда драйвера закреплены на большом радиаторе,

Такого радиатора хватает или обдуваешь?

смотря для чего, для 1.4 вольта хватает в притык с обдувом.

Мне вот такие пришли на днях:
https://www.aliexpress.com/item/3pcs-lot-Super-Silent-MKS-TMC2100-Stepper-Motor-Driver-Stepstick-Compatible-with-Arduino/32721015118.html
Vref до 2.6 крутится. Тишина подкупает, но городить систему охлаждения что-то лениво... Да и момент... Вообщем весь в раздумьях.

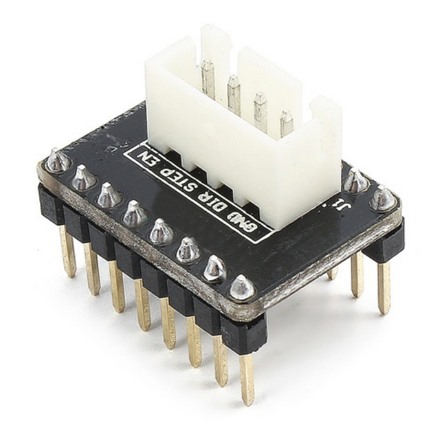

прикупил вот таких фиговин
http://s.click.aliexpress.com/e/rbMZnur

для подключения внешних драйверов в стандартные разъёмы
микросхема неизвестная, маркировка на корпусе:
HC04
MD09601
TXD16
вероятно какая-то микра для улучшения передачи сигнала по длинным проводам
в комплекте провод длиной сантиметров 40

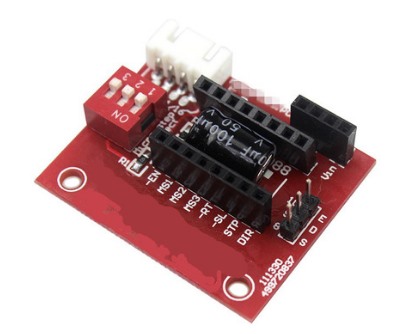

в пару к ним вот такие штуки
http://s.click.aliexpress.com/e/bMZJUBM


чтобы можно было спокойно вывести драйвера из без лишних проблем экспериментировать, как с охлаждением так и с напряжением питания
там оно раздельно сделано.

Myp писал(а):микросхема неизвестная, маркировка на корпусе:
HC04

логический инвертор или как его там... 74HC04

наверно слегка поднимают уровни сигналов таким образом.

Myp писал(а):наверно слегка поднимают уровни сигналов таким образом.

Да нифига он там не делает(кроме как тормозит). По моему его нужно ставить на другой стороне шлейфа(на стороне драйвера). Ещё ни разу не видел полноценно законченной шняги лпт/чпу. Это может быть точно с таким подходом - втулили, абы было и убедительно выглядело для продажи(хуже не сделает, зато микросхема)

ну не знаю, по даташиту у него выходной уровень меняется от нуля до напряжения питания, это больше чем просто логические уровни ардуины.
это может быть полезно при использования длинных тонких проводов, а так же если драйвер чпушного типа с опторазвязкой на входе.

вобщем как приедет красная плата так и проверю =)

Дунька разве с пол метра проводом не справится?

Myp писал(а):у него выходной уровень меняется от нуля до напряжения питания

И?

Myp писал(а):это может быть полезно при использования длинных тонких проводов

метров на 50. Бесполезная шняга, имхо.

Добавлено спустя 15 минут 50 секунд:
Т.е. такое же, но без всяких чипов, будет гуд.

Добавлено спустя 38 минут 13 секунд:

Myp писал(а):ну не знаю,.. это больше чем просто логические уровни ардуины.

Чем больше? Без "уровень меняется от нуля до напряжения питания" эти штуки и не работают. Не нужна там хц04! "Хц" нужна, но другая.

Подниму тему, знатоки подскажите. Плата Megatronics v3.1 хочу поменять драйвер оси Z А4988 (1 перемычка шаг 1/2) на TMC2100, но у меня закрадываются сомнения, потянет ли два мотора?
Двигатели 1.7 A модель "ldo-42sth47-1684ac"

зависит от механики.
в том всмысле что на полный ток не потянет разумеется, но может механика позволит использовать пониженный ток.

TMC2100 драйвер
I = (VREF * 1.77A) / 2.5V
VREF = (I * 2.5V) / 1.77A

для мотора 1.65
VREF = (1.65 * 2.5V) / 1.77A = 2.33v

для 2x1.65
VREF = (1.65 * 2.5V) / 1.77A = 4.66v

по информации продавца (китай) :
I = VREF * 1.9/2.5
VREF = (1.65 * 2.5V) / 1.9 = 2.17v
VREF = (1.68 * 2.5V) / 1.9 = 2.21v
VREF = (1.7 * 2.5V) / 1.9 = 2.24v

Добавлено спустя 1 минуту 54 секунды:

sergey2x писал(а):Vref до 2.6 крутится.

значит максимальный ток 1.976 (на оба мотора поровну получится 0.988)

Если в данный момент ось Z работает в 1/2 шага, получится установить без перепрошивания принтера на 1/16?

технически можно, если железо поддерживает EEPROM
просто число шагов на мм меняется для Z
