[TMC2100] - тихий драйвер

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: [TMC2100] - тихий драйвер

Сообщение Myp » 23 июл 2017, 23:51

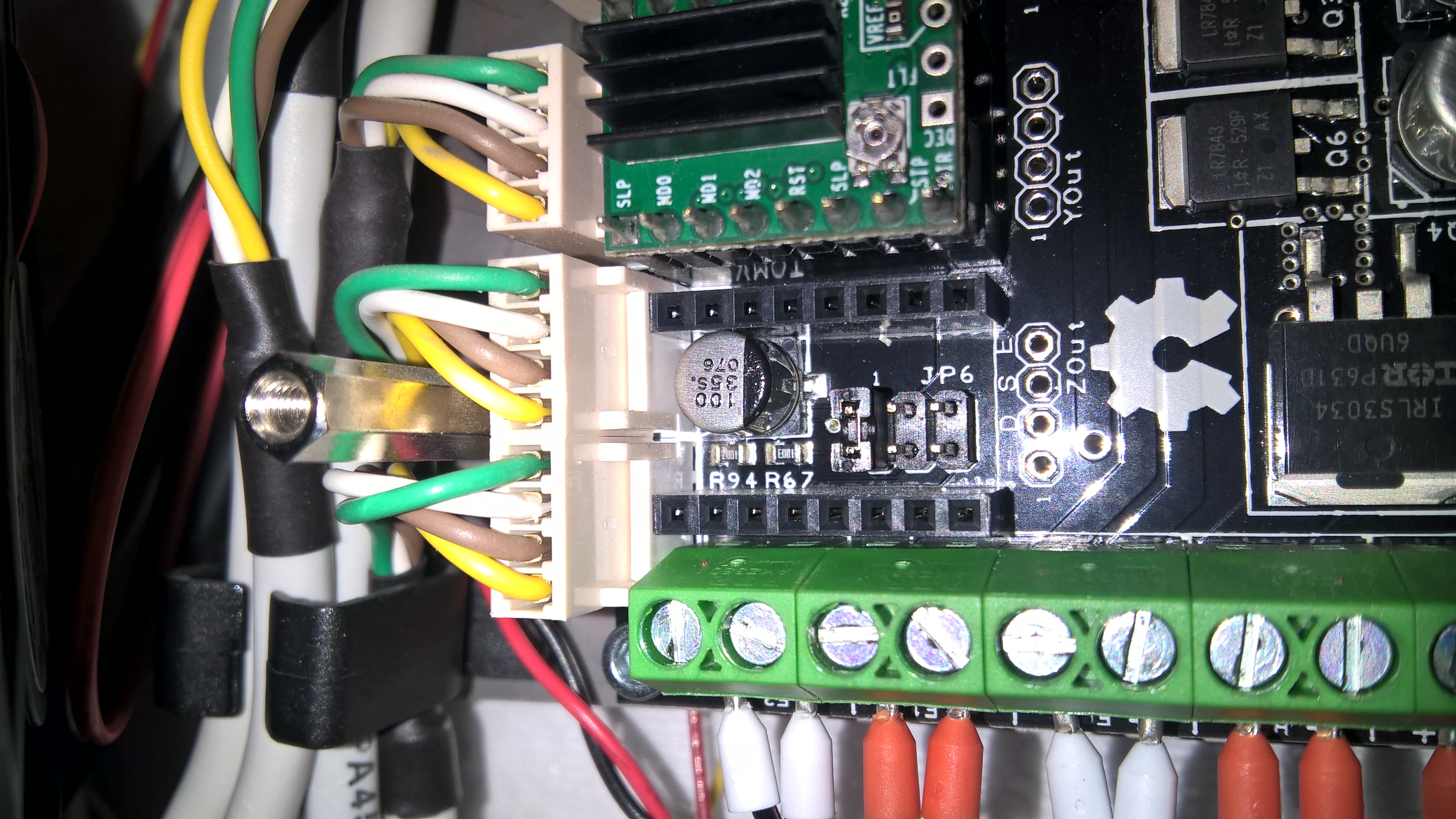

когда драйвера закреплены на большом радиаторе, на микросхему можно лепить всё что угодно)))
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17040
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: [TMC2100] - тихий драйвер

Сообщение ales2k » 25 июл 2017, 11:12

У всех драйверов через нижнюю поверхность, но все клеят радиаторы на микросхемы. Наклейка на микросхему конечно по теплопередаче будет несколько хуже, но так как радиатор нужен, когда температура сильно выше комнатной, то я думаю это без разницы, куда клеить, лишь бы тепло отводилось.
"Мы не в Англии случиться может всякое" Сказано главой МИ6 в Эдинбурге Шотландия.
Аватара пользователя
ales2k

Сообщения: 428
Зарегистрирован: 30 июн 2014, 12:50

Re: [TMC2100] - тихий драйвер

Сообщение sergey2x » 25 июл 2017, 12:11

Myp писал(а):когда драйвера закреплены на большом радиаторе,

Такого радиатора хватает или обдуваешь?
sergey2x

Сообщения: 81
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: [TMC2100] - тихий драйвер

Сообщение Myp » 25 июл 2017, 13:16

смотря для чего, для 1.4 вольта хватает в притык с обдувом.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17040
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: [TMC2100] - тихий драйвер

Сообщение sergey2x » 25 июл 2017, 14:05

Мне вот такие пришли на днях:
https://www.aliexpress.com/item/3pcs-lot-Super-Silent-MKS-TMC2100-Stepper-Motor-Driver-Stepstick-Compatible-with-Arduino/32721015118.html
Vref до 2.6 крутится. Тишина подкупает, но городить систему охлаждения что-то лениво... Да и момент... Вообщем весь в раздумьях.
sergey2x

Сообщения: 81
Зарегистрирован: 14 янв 2015, 16:18
Откуда: СПб

Re: [TMC2100] - тихий драйвер

Сообщение Myp » 08 сен 2017, 22:28

прикупил вот таких фиговин
http://s.click.aliexpress.com/e/rbMZnur

для подключения внешних драйверов в стандартные разъёмы
микросхема неизвестная, маркировка на корпусе:
HC04
MD09601
TXD16
вероятно какая-то микра для улучшения передачи сигнала по длинным проводам
в комплекте провод длиной сантиметров 40

в пару к ним вот такие штуки
http://s.click.aliexpress.com/e/bMZJUBM


чтобы можно было спокойно вывести драйвера из без лишних проблем экспериментировать, как с охлаждением так и с напряжением питания
там оно раздельно сделано.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17040
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: [TMC2100] - тихий драйвер

Сообщение unigenum » 11 сен 2017, 11:54

Myp писал(а):микросхема неизвестная, маркировка на корпусе:
HC04

логический инвертор или как его там... 74HC04
unigenum

Сообщения: 705
Зарегистрирован: 29 окт 2012, 13:55
Откуда: СПб

Re: [TMC2100] - тихий драйвер

Сообщение Myp » 11 сен 2017, 17:07

наверно слегка поднимают уровни сигналов таким образом.
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17040
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: [TMC2100] - тихий драйвер

Сообщение ilalexey » 12 сен 2017, 12:05

Myp писал(а):наверно слегка поднимают уровни сигналов таким образом.

Да нифига он там не делает(кроме как тормозит). По моему его нужно ставить на другой стороне шлейфа(на стороне драйвера). Ещё ни разу не видел полноценно законченной шняги лпт/чпу. Это может быть точно с таким подходом - втулили, абы было и убедительно выглядело для продажи(хуже не сделает, зато микросхема)
Аватара пользователя
ilalexey

Сообщения: 2229
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb

Re: [TMC2100] - тихий драйвер

Сообщение Myp » 12 сен 2017, 13:39

ну не знаю, по даташиту у него выходной уровень меняется от нуля до напряжения питания, это больше чем просто логические уровни ардуины.
это может быть полезно при использования длинных тонких проводов, а так же если драйвер чпушного типа с опторазвязкой на входе.

вобщем как приедет красная плата так и проверю =)
<telepathmode>На вопросы отвечает Бригадир Телепатов!</telepathmode>
Всё уже придумано до нас!
Аватара пользователя
Myp
скрытый хозяин вселенной :)

Сообщения: 17040
Зарегистрирован: 18 сен 2006, 12:26
Откуда: Тверь по прозвищу Дверь
прог. языки: псевдокод =) сила в алгоритме!
ФИО: глубокоуважаемый Фёдор Анатольевич

Re: [TMC2100] - тихий драйвер

Сообщение ilalexey » 12 сен 2017, 14:49

Дунька разве с пол метра проводом не справится?
Myp писал(а):у него выходной уровень меняется от нуля до напряжения питания

И?
Myp писал(а):это может быть полезно при использования длинных тонких проводов

метров на 50. Бесполезная шняга, имхо.

Добавлено спустя 15 минут 50 секунд:
Т.е. такое же, но без всяких чипов, будет гуд.

Добавлено спустя 38 минут 13 секунд:
Myp писал(а):ну не знаю,.. это больше чем просто логические уровни ардуины.

Чем больше? Без "уровень меняется от нуля до напряжения питания" эти штуки и не работают. Не нужна там хц04! "Хц" нужна, но другая.
Аватара пользователя
ilalexey

Сообщения: 2229
Зарегистрирован: 13 май 2011, 21:37
Откуда: Bb
