В чем отличия CoreXY и CoreYX?

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

В чем отличия CoreXY и CoreYX?

Сообщение 3DPrinter » 06 май 2017, 13:54

День добрый, подскажите, пожалуйста...
Не совсем понимаю логику марлиновской прошивки.
В чем отличия CoreXY и CoreYX?

К тому же есть еще странный глюк...
Если CoreXY и CoreYX, то почему-то инвертируются концевики с NO на NC.

Прошивка: Marlin 1.1.0
Аватара пользователя
3DPrinter

Сообщения: 603
Зарегистрирован: 23 янв 2014, 01:13
Откуда: Украина. Киев.
Skype: kiev_3dprinter
ФИО: Печать трехмерная

Re: В чем отличия CoreXY и CoreYX?

Сообщение Harh » 06 май 2017, 18:35

Чисто логически - по горизонтали у тебя рельса катается или вглубь принтера.
Аватара пользователя
Harh

Сообщения: 801
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат

Re: В чем отличия CoreXY и CoreYX?

Сообщение setar » 06 май 2017, 20:09

я не уверен, но вроде это меняет Z фактор на -1
другими словами, если комбинация направлений вращения никак не приводит к тому что каретка начинает двигаться как положено, а удается направить лишь одну ось а другая начинает зеркалить,
то можно z фактор вместо 1 сделать -1, или обозвать кинематику CoreYX
Аватара пользователя
setar
Site Admin

Сообщения: 10412
Зарегистрирован: 04 окт 2004, 12:58
Откуда: St.Petersburg
Skype: taranenko.sergey
ФИО: Сергей Тараненко

Re: В чем отличия CoreXY и CoreYX?

Сообщение vtoryh » 07 май 2017, 15:15

Как вариант еще могу добавить разность подключения моторов.
в XY левый мотор в У, правый в Х, в УХ наоборот.
Печатаю на FastMaker(corexy, композитный корпус, AZSMZ mini, Volcano 0.4, 210х210х300)
vtoryh

Сообщения: 255
Зарегистрирован: 11 мар 2013, 15:47
Откуда: МО, Нахабино

Re: В чем отличия CoreXY и CoreYX?

Сообщение Harh » 07 май 2017, 18:31

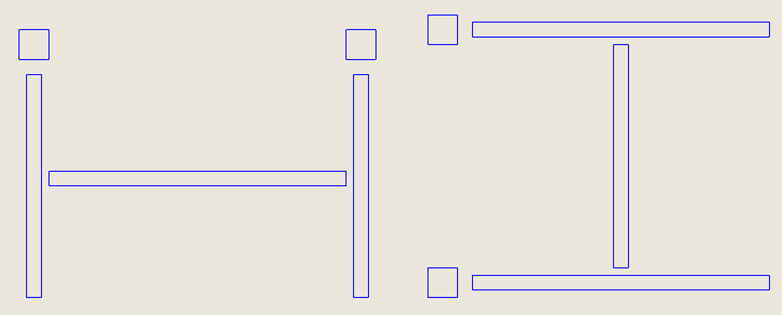

Во, я вот это имел ввиду :)
Вложения
Аватара пользователя
Harh

Сообщения: 801
Зарегистрирован: 04 сен 2013, 12:52
Откуда: Челябинск
ФИО: Игнат
