Собрался таки перейти на 32 бита, куплена Ultratronics https://reprapworld.com/products/electr ... nics_v1_0/
Есть некоторые вопросы, например про напряжение. В даташите написано

The board's low voltage circuit can be powered from any voltage between 12 to 24V, by setting a jumper

Языком не владею, но если я верно понял гугла, напряжение между 12 или 24 вольтами нужно задать перемычкой, не пойму какой перемычкой. И у меня 15 вольт. Или же это переводиться как "схема может быть запитана любым питанием между 12 и 24 вольтами при помощи соединительного провода"?
Прошивку планирую использовать порт MK4duo, я так понимаю сейчас он актуален? Прошелся по онлайн конфигуратору http://marlinkimbra.it/configurator/v4_ ... urator.php выбрал свои настройки, в частности плату Ultratronics. Скачал получившийся конфиг, открыл и первое же что вижу это

#define MOTHERBOARD BOARD_RAMPS_13_HFB

Заглянул в файл board.h и там для моей платы

#define BOARD_ULTRATRONICS 705 // Ultratronics v1.0 ARM 32 bit board

Тип кинематики тоже не тот, что я указал. Дальше не проверял, но уже не уверен, а работает ли онлайн конфигуратор? Или же настраивать конфиг как и раньше, ручками?
И еще, я так понимаю LCD 2004 к нему подключить можно, но как? Мне экран нужен разве только для кода М600, который без экрана не работает. А так то печать через апельсинку по удаленке, смотреть в экран не буду.

Схема этой платы есть?
--
Только вот вчера разговаривал по поводу HY-JK02-M 5-axis платы. По ссылке написано "Входное напряжение: от ПК через USB порт или 12-24В внешнего питания(опционально)". Даже на китайском такой чухни не встретил.Там дц-дс нет и в помине.
--
Смотри, что микрухи готовы кушать.

Языком не владею, но если я верно понял гугла, напряжение между 12 или 24 вольтами нужно задать перемычкой

Ну... По тексту вродь получается "Низковольтовую электронику платы можно запитать от любого напряжения между 12 и 24В установкой джампера"... Это дословный и литературный перевод в пределах моего понимания этой фразы. И да, текст получается не совсем очевидным, несмотря на перевод.

На плате есть LM2595S - стабилизатор на 5 вольт. раз сама логика от 3.3 вольта, то и этот стаб есть. По идее LM2595S максимальное входящее напряжение 40 вольт. По идее основное напряжение 3.3, 12+ вольт должны идти на нагреватели, стол и движки. РАМПСу ведь без разницы, что на него подадут, а тут как то двояко написано, вот и засомневался.

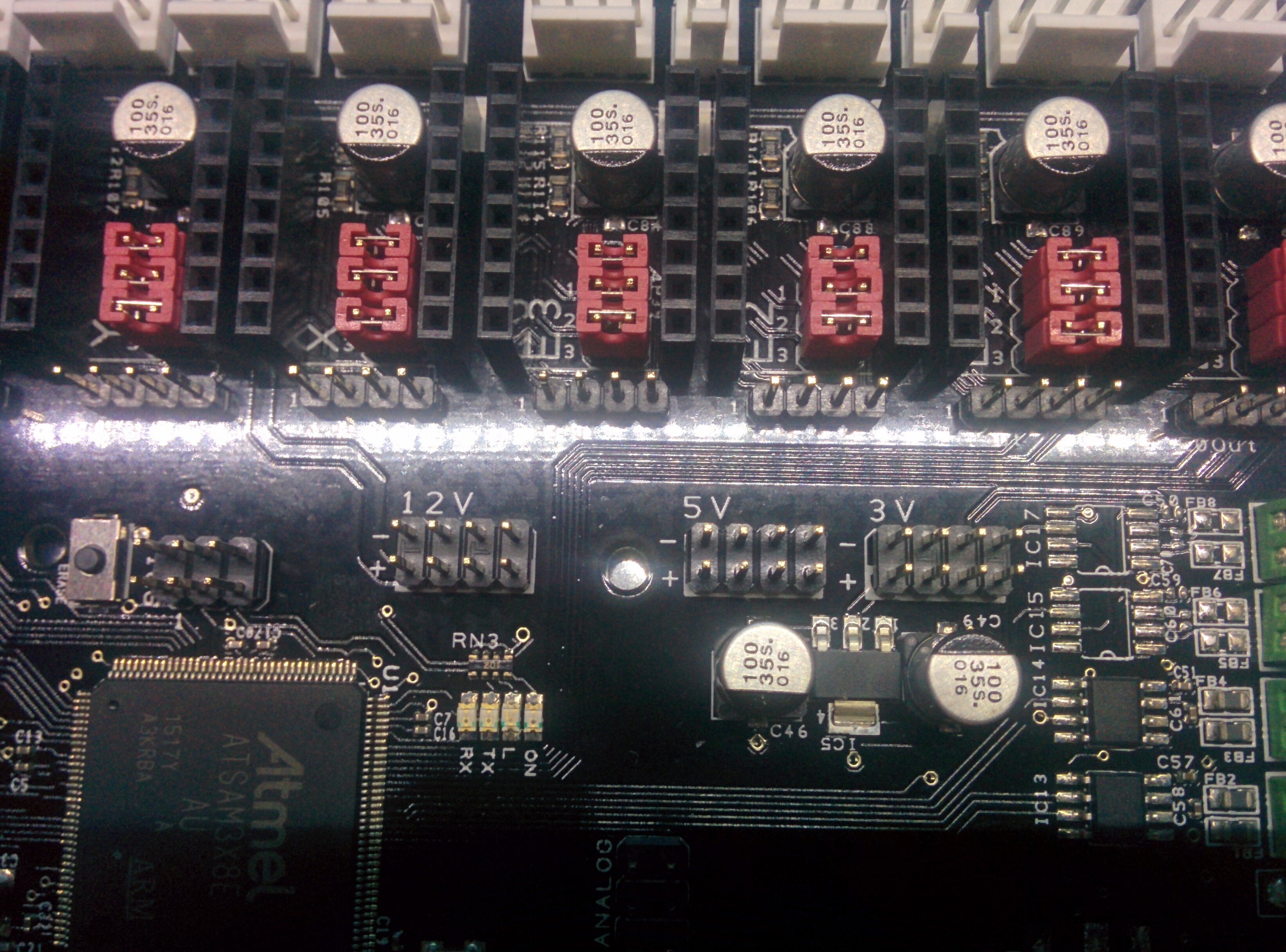

Вот разъемчики есть, на 12, 5 и 3 вольта. А 12 вольт там действительно 12, после стаба или же то напряжение, которое я подам) 12 вольтовой кренки не вижу.
Там на сайте я так понимаю есть и печатки и схемы, но у меня нет софта что бы их открыть. наверняка кто то уже сталкивался с этими платками

37в написяно.
Намёков на перемычки не видно?

ilalexey писал(а):37в написяно.
Намёков на перемычки не видно?

Есть красненькая перемычка 12V, пока не пойму к чему относится


Добавлено спустя 1 минуту 25 секунд:
Не, эти перемычки отвечают за питание 5 вольт.

Добавлено спустя 2 минуты 35 секунд:
Ух, всё таки написано

Power input (12-24V) *
* Make sure that your peripherals support the input voltage. If you supply 24V, all
outputs on the board will supply 24V too.

не внимательный я. Всё же от 12 до 24, что подашь тому и рад значит.

Тоже присматриваюсь к этой плате. И тоже заинтересовало 24 вольта. Вот тут почитайте http://www.cnc-club.ru/forum/viewtopic. ... 372#unread там про 24 вольта и драйвера.

И где-то пробегали драйвера TMC2100 у которых микросхема стоит сверху.

я как человек давно работающий с этой платой готов ответить на вопросы.

все даташиты включая схему,есть на сайте, в ней есть косяки, про них Барту (автору ) уже написал.

для начала про разъёмы USB перемычки и питающее напряжение

На плате два разъёма USB и USBP , второй это выделенный порт программирования и дампа (я дамп ни разу не запускал).
В наличии отдельного порта программирования есть огромный плюс: к основному порту можно прицепиться в процессе работы, посмотреть как там состояние, и при этом не произойдет сброса контроллера (как в любой меге).
подцепление же к порту USBP напротив приводит к ресету.

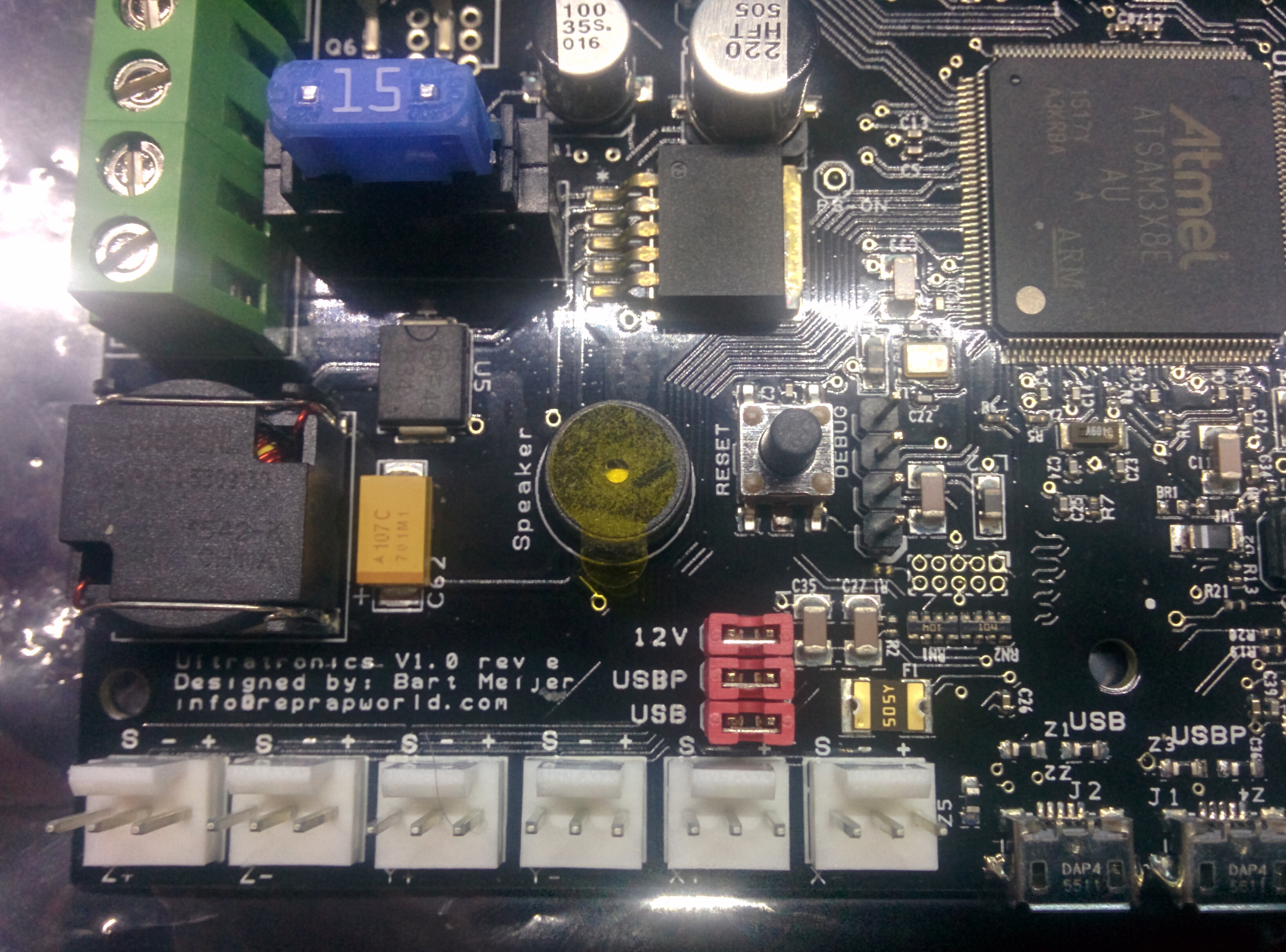

три красные перемычки сверху вниз определяют с каких источников напряжения будет питаться логика:
"12V" - c внутреннего стабилизатора висящего на первом вводе DC (обычно это 12V, помечен PWR)
"USBP" - c порта программирования
"USB" - с порта данных

разумеется можно использовать несколько источников питания одновременно

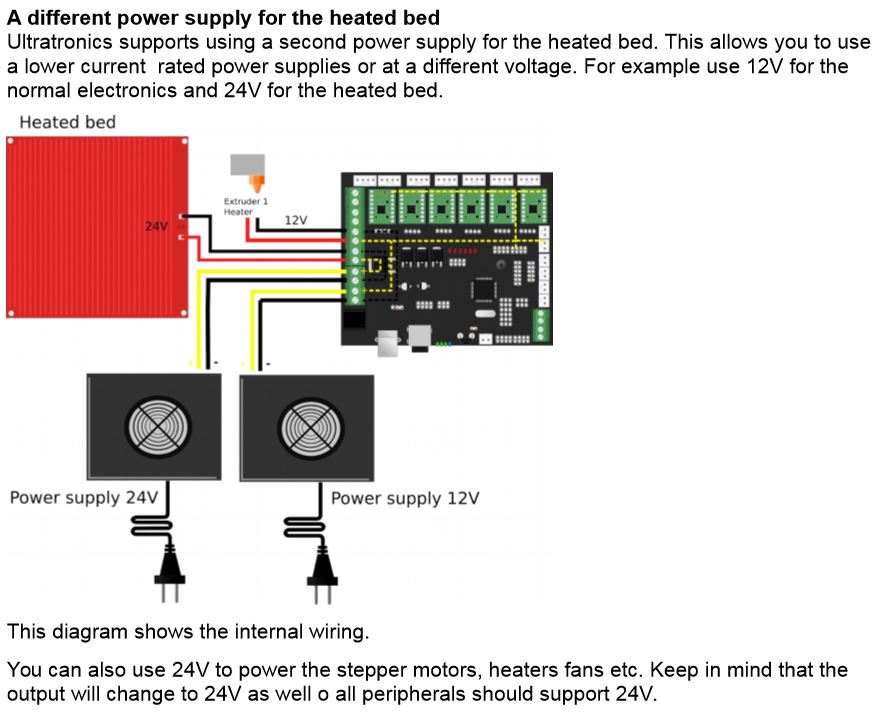

второй DC ввод (помечен HBP) специально для кровати (можно кровать питать отдельным источником), можно использовать для высокого напряжения.
на первом вводе DC сидит внутренний стаб, драйверы моторов и горячие головы. Эту группу потребителей тоже можно питать 24V

связь между вводами DC и потребителями указана пунктиром


Добавлено спустя 6 минут 10 секунд:
к сожалению не продумано питание логики с дежурных 5V на управляемых источниках ATX, я подавал питание через порт USBP
а вот пин ATX_ON имеется, хоть и не распаян - это один из одиночных пинов возде микросхемы стабилизатора (многоногая), помечен как PS-ON

Пара вопросов на которые я не смог пока найти ответы.
1. Она управляется по сети как я понял, каким интерфейсом?
2. Можно ли по сети менять настройки прошивки?

нет там сети (даже если чип и разъём распаян), ни одна прошивка работу с сетью не поддержвает, возможно "пока"

AKlion писал(а):Тоже присматриваюсь к этой плате. И тоже заинтересовало 24 вольта. Вот тут почитайте http://www.cnc-club.ru/forum/viewtopic. ... 372#unread там про 24 вольта и драйвера.

И где-то пробегали драйвера TMC2100 у которых микросхема стоит сверху.

Драйвера у меня будут ТМС2208, под общую шумиху заказал
Насколько я помню, у Вас Мегатроникс, тоже видимо от этой конторы и первоначально принтер был с 12 вольт и 24, но после вроде полностью на 12 перешли? Сейчас второй принтер собирать буду и думаю полностью на 24 вольта уйти, быстрее нагрев стола и драйверам лучше.
setar, спасибо! А что по поводу экрана? Помню, что Вы говорили, что есть проблема с графическими экранами, а как насчет обычного LCD2004?

да, с графичиским LCD ( Graphical LCD v1.0 ) который по идее делался как раз под эту плату (в том числе) есть косяк.
дело в том что библиотека арудиновская поддержки чипа ST7920 (тот что в экране) не умеет правильно работать с аппаратными прерываниями на процессоре SAM3X8E (проц на плате контроллера).
конкретная одиночная несовместимость
другие платы на тех же ардуинках работают, другие дисплеи работают, а это сочетание - нет.
точнее я заставил их "типа работать" в программном режиме, но это не работа а мазохизм - обновление содержимого SD карты занимает секунд 15-30. работать просто не комфортно.

Добавлено спустя 3 минуты 31 секунду:

VitDagger писал(а):Вот разъемчики есть, на 12, 5 и 3 вольта. А 12 вольт там действительно 12, после стаба или же то напряжение, которое я подам) 12 вольтовой кренки не вижу.
Там на сайте я так понимаю есть и печатки и схемы, но у меня нет софта что бы их открыть. наверняка кто то уже сталкивался с этими платками

тут внимательно - там где написано 12, на самом деле это высокое напряжение с разъёма DC (того что PWR), а вот 5 и 3.3 - честные, после внутреннего стаба

Добавлено спустя 3 минуты 17 секунд:

VitDagger писал(а):Тип кинематики тоже не тот, что я указал. Дальше не проверял, но уже не уверен, а работает ли онлайн конфигуратор? Или же настраивать конфиг как и раньше, ручками?

гитом качай стабильный MK4DUO
> git clone https://github.com/MagoKimbra/MK4duo.git
там уже правь руками как обычно

Вот помню, что с экраном проблема, хорошо, что не покупал. не дешевые всё таки.
Что то извращенное сделать. Получать информацию по второму USB на другую ардуинку, которая будет выводить информацию на графический дисплей. Ардуинку за 100 рублей. Только как тут быть с энкодером и можно ли получить всю нужную информацию по USB.

тут внимательно - там где написано 12, на самом деле это высокое напряжение с разъёма DC (того что PWR), а вот 5 и 3.3 - честные, после внутреннего стаба

Вот так и подумал, что вроде бы не вижу я стабилизатора на 12 вольт. думал от сюда кулера запитать, но от 15 вольт они вижжать будут, а от 24 и вовсе накроются. Вводит в заблуждение надпись 12V, ничего, значит по старинке - mini360

гитом качай стабильный MK4DUO
> git clone https://github.com/MagoKimbra/MK4duo.git
там уже правь руками как обычно

Тоже верно, нечего привыкать к конфигураторам, которые не ясно что делают Я боялся, что там нет в списке ультратроникса, а оказывается всё уже давно есть. В целом видимо всё как на обычном марлине.

По ходу думаю еще вопросы возникнут, больно уж там много всяких пинов, вроде половина мне и не нужна, но ведь они есть, а вдруг

обычный LCD2004 подключают 4 проводками данных + питание + enable + reset
типа так http://arduinomania.in.ua/displej-16x2-lcd-1602-arduino
итого питание и 6 проводков
я бы взял 4 проводка с разъёма
SERIAL
1. RXD2 / D17
2. TXD2 / D16
3. RXD1 / D19
4. TXD1 / D18
они как раз как данные дисплея пойдут
и четыре c разъёма с
SDOUT External SD card header
1. 5V
2. A2
6. D53
7. GND
* тут внимательно с 6 контактом, по идее это cs_sd (выбор работы с чипом SD, по идее он не должен пересекаться с картой на плате, там D59)
** A2 (это будет #define LCD_PINS_RS 62) по идее тоже предназначен для внешнего LCD, и тоже должен быть не занят

Добавлено спустя 2 минуты 32 секунды:
*** учитывая что у чипа аж 4 последовательных порта, ноги D16-D18 не должны быть заняты, но это нужно проверить

Даа прошлая плата у них была намного лучше.
