Програмирование свободных пинов на MKS SBASE v1.3

Обсуждение технологии печати на 3D принтерах. Самостоятельное изготовление и приобретение. RepRap и его последователи.

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение awark10 » 25 апр 2017, 13:00

Alexus12 писал(а):Дайте пожалуйста ссылку на эту прошивку


брал отсюда http://triffid-hunter.no-ip.info/Smoothie-master.html
скачал файлик Smoothie-master.bin
переименовал его в firmware.bin и залил
awark10

Сообщения: 7
Зарегистрирован: 21 апр 2017, 13:39

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение Alexus12 » 25 апр 2017, 13:16

Спасибо, попробую. Но подумываю уже купить новый контроллер.

Есть ещё несколько глюков, типа остановки печати на 5 секунд. Иногда идет нормально, иногда останавливается, бывает по нескольку раз за печать. В результате наплыв пластика, сопло ударяется о него и пропуски шагов - деталь запорота. Причем такое наблюдается как при печати с дисплея, так и с карты самого контроллера.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1071
Зарегистрирован: 18 дек 2014, 01:43

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение awark10 » 25 апр 2017, 15:34

Alexus12 писал(а):Есть ещё несколько глюков, типа остановки печати на 5 секунд. Иногда идет нормально, иногда останавливается, бывает по нескольку раз за печать. В результате наплыв пластика, сопло ударяется о него и пропуски шагов - деталь запорота. Причем такое наблюдается как при печати с дисплея, так и с карты самого контроллера.


я первый раз юзаю эту плату(SBase) и вот прям чувствую что она глючная, именно MKS SBase, так как это копия смузи, то наверняка китайцы полюбом что-то напороли, что она такая глючная
awark10

Сообщения: 7
Зарегистрирован: 21 апр 2017, 13:39

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение Alexus12 » 25 апр 2017, 19:28

Так у Вас же работает или нет?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1071
Зарегистрирован: 18 дек 2014, 01:43

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение icehardy » 25 апр 2017, 20:34

Может быть странно, но уменя всё работает на MKS-SBASE v1.0
Прошивка сейчас от smoothieware из последних, с китайскими сервы как то нестабильно работают
Никаких тормозов или сбоев в работе
Питание от серверного блока, вкл/выкл по принципу ATX от одного из выводов под светодиоды, там же беру управление сервой
Дисплей использую 128х64, MKS-TFT совсем не нравится
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение Alexus12 » 26 апр 2017, 06:35

icehardy писал(а):Дисплей использую 128х64, MKS-TFT совсем не нравится

А подскажите, могут ли быть такие тормоза как у меня из-за дисплея? Я просто не совсем понимаю принцип работы. Карточка ведь в дисплей вставляется, может из-за этого косяки? Хотя при печати с карты контроллера тоже печать останавливалась, но насовсем уже.

У меня Смуси прошивка некорректно работает, ни одна не заработала нормально. Поэтому я склоняюсь к браку контроллера.

А почему дисплей не понравился?
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1071
Зарегистрирован: 18 дек 2014, 01:43

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение icehardy » 26 апр 2017, 16:54

Alexus12 писал(а):
icehardy писал(а):Дисплей использую 128х64, MKS-TFT совсем не нравится

А подскажите, могут ли быть такие тормоза как у меня из-за дисплея? Я просто не совсем понимаю принцип работы. Карточка ведь в дисплей вставляется, может из-за этого косяки? Хотя при печати с карты контроллера тоже печать останавливалась, но насовсем уже.

У меня Смуси прошивка некорректно работает, ни одна не заработала нормально. Поэтому я склоняюсь к браку контроллера.

А почему дисплей не понравился?

Печать с MKS-TFT тоже иногда тормозит, бывало почти на минуту, обновление прошивки дисплея пробовал, не помогает
Причем закономерности тормозов не выявил.
Ну и интерфейс всё же неудобный, да и просто выбесил он меня ))
При подключенном дисплее тормоза думаю тоже могут быть, даже если печатать с карточки, всё же он постоянно общается с контроллером
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение Alexus12 » 26 апр 2017, 18:15

icehardy писал(а):При подключенном дисплее тормоза думаю тоже могут быть, даже если печатать с карточки, всё же он постоянно общается с контроллером

А не подскажите - через сетевой интерфейс можно как-то контролировать печать? Например по сети записать файл на карточку, потом запустить печать и контролировать её, изменять параметры если нужно. Может его как-то к роутеру подключить можно. ВайФай же вроде только к дисплею подключается. но в самом контроллере есть сетевой порт. Как-то раньше я про это не задумывался.
Noname + Arduino + RAMPS 1.4 + Marlin (не понравился)
Noname (CoreXY) + MKS SBASE v1.2 + MKS TFT28 v1.2 + E3D V6 1,75 мм (боуден) (в процессе эксплуатации)
Alexus12

Сообщения: 1071
Зарегистрирован: 18 дек 2014, 01:43

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение icehardy » 26 апр 2017, 21:36

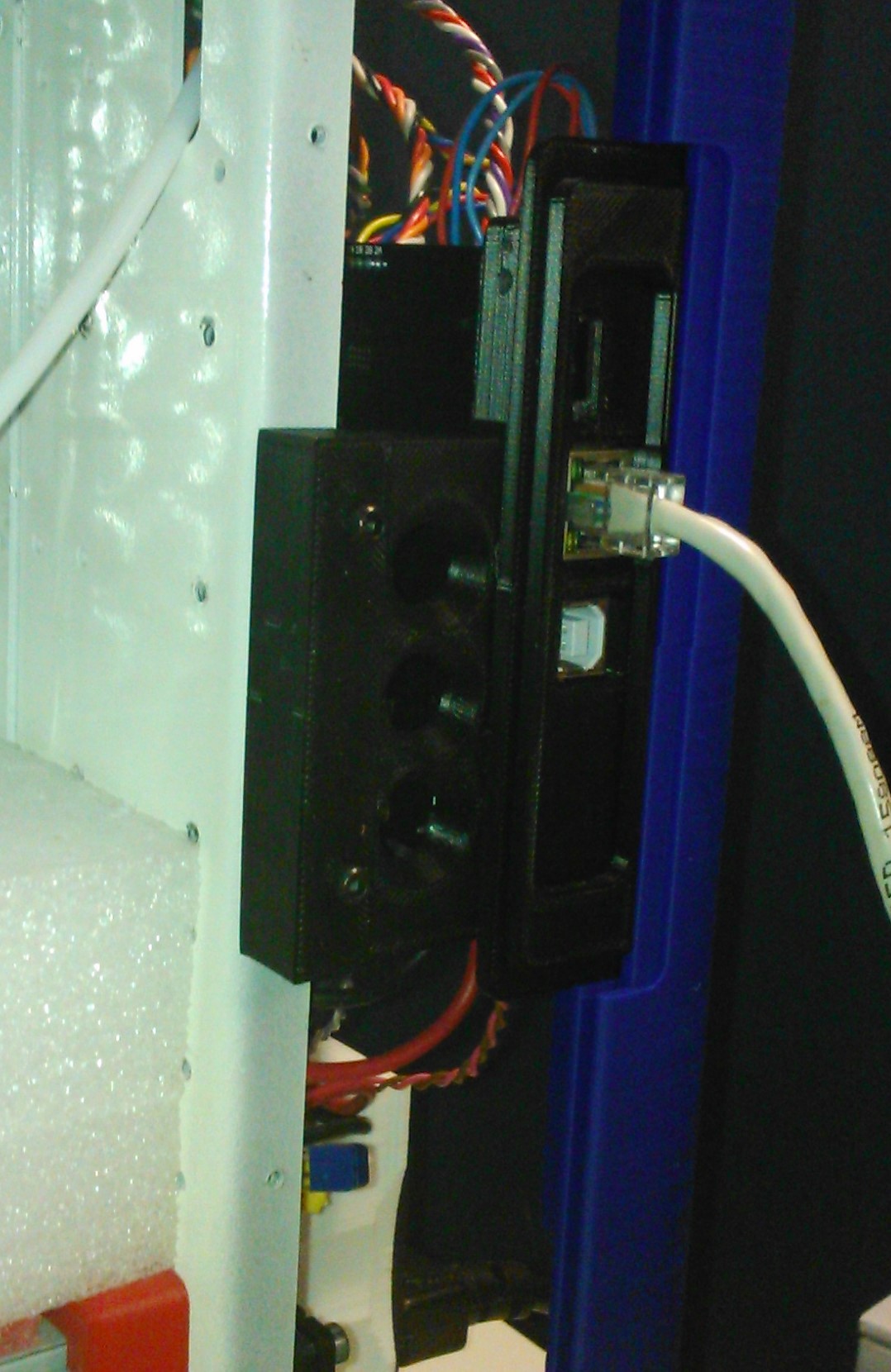

Я постоянно через сеть подключаюсь пронтерфейсом
и на ходу так управляю принтером, если нужно
Записываю на карточку что печатать, потом уже с компа запускаю печать
Дисплеем редко пользуюсь
Копировать по сети на карту можно, но это очень медленно работает, особенность процессора.
Так же будет плохой идеей запускать сразу печать из пронтерфейса по сети и даже по USB
Аватара пользователя
icehardy

Сообщения: 1282
Зарегистрирован: 27 фев 2013, 16:59
Откуда: Кострома
Skype: icehardy

Re: Програмирование свободных пинов на MKS SBASE v1.3

Сообщение alancik » 08 май 2017, 16:46

Подключал связку SBase 1.3 + TFT32 2.0 + PWC 1.0

Делал по этой китайской инструкции
https://nxtmarket.info/item/536591807300

Схема подключения:

Конфигурация:
Код: Выделить всёРазвернуть
switch.psu.enable                            true             # turn atx on/off
switch.psu.input_on_command                  M80              #
switch.psu.input_off_command                 M81              #
switch.psu.output_pin                        1.22             # small mosfet (NB not inverted)
switch.psu.output_type                       digital          # on/off only
switch.psu.failsafe_set_to                   0                # so the ATX turns off on a system crash
switch.psu.startup_state                     true


Всё завелось.
alancik

Сообщения: 2
Зарегистрирован: 18 июл 2014, 10:02
